仕様一覧
-
入力
0/4～20 mA / HART
電源供給型/非電源供給型 -
出力
0/4～20 mA / HART
アクティブ/パッシブ -
電源
AC/DC 24～230 V
アプリケーション

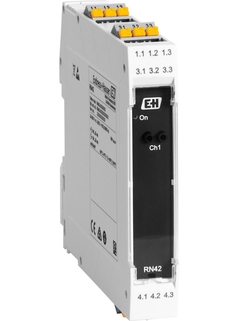

アクティブバリアは、4～20 mA/HART信号の伝送および電気的絶縁に使用されます。この機器には、2線式または4線式変換器を直接接続できるアクティブ/パッシブ電流入力が搭載されています。機器の出力は、アクティブまたはパッシブに操作できます。出力した電流信号はPLC/コントローラで使用したり、差込式ネジ端子やオプションのプッシュイン端子で別の機器に使用したりすることが可能です。
1チャンネルアクティブバリア、広範囲な電源
アナログ0/4～20 mA信号の伝送および電気的絶縁
危険場所からの本質安全[Ex-ia]信号（オプション）
HART®通信信号の双方向伝送
2線式または4線式機器に給電または給電入力なし
アクティブまたはパッシブ信号出力
周囲温度範囲：-40～+60 °C（-40～+140 °F）
利点
AC/DC 19.2～253 Vの広範囲な電源
プラグイン端子による迅速かつ容易な配線
オプションでIEC 61508に準拠したSIL 2（SC3）までの安全指向アプリケーションに対応
オプションで防爆Zone 2への設置に対応
スペースの有効利用が可能な17.5 mm（0.69 in）のコンパクトなハウジング幅
オプションで180°回転させて設置可能（上部または下部の電源用端子）
