iTHERM CompactLine TM311

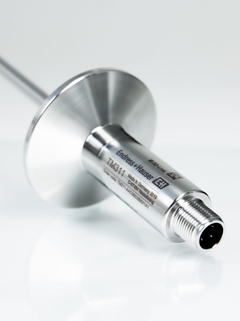

製品写真 iTHERM CompactLine TM311 ©Endress+Hauser

オプションのIO-Linkおよび4~20 mA伝送器、プログラム可能なPCを内蔵したPt100小型温度計

この小型温度計は、Pt100センサ素子(クラスA、4線式)を使用してプロセス温度を測定します。オプションの内蔵型伝送器により、Pt100入力信号が変換されます。電子モジュールが組み込まれたバージョンでは、機器によって接続バージョン(IO-Linkまたは4~20 mA)が自動的に検出されます。

クイック選択

推奨オプションから選択
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

または

個別のコンフギュレータ

すべての使用可能なオプションから選択を続行
  • 利点

    • 迅速な設置および容易な設定:
      - コンパクトな一体型構造、すべてステンレス製
      - M12接続(IP69)により電気接続が容易
      - Pt100、4線式接続またはユニバーサル出力(IO-Link / 4~20 mA)
      - 測定範囲のプリセット

    • 革新的なセンサ技術による優れた計測特性:
      - 極めて短い応答時間
      - 短い挿入長でも高い測定精度
      - 伝送器とセンサのマッチングによる測定精度の向上

    • 認証と認定により信頼性の高い操作を保証:
      - 機器安全性はEN610101-1 および CSA C/USに準拠
      -...

  • アプリケーション

    • 食品、飲料、製薬産業のサニタリおよび無菌アプリケーションにおいて汎用的に使用するため、また機械やプラント製造者向けの最適な標準化のために開発されました。

    • 測定範囲:-50~+200 ℃(-58~+392 °F)

    • 圧力範囲:最大5 MPa(725 psi)

    • 保護等級:IP69

    • 出力

      電子モジュールなし:Pt100(4線式接続)

      電子モジュール付き:IO-Link、4~20 mA、1 x PNPスイッチ出力(接続タイプに応じて)

機能と仕様

戻る

Details

  • 測定原理

    測温抵抗体

  • 特性 / アプリケーション

    メートル法および英国式
    一体型温度プローブ
    高速応答
    高精度
    標準およびサニタリ設計
    サニタリプロセス接続
    ネジ込みプロセス接続

  • サーモウェル / 保護管

    保護管無しバージョン

    保護管付きバージョン

    Tピース/エルボ付き保護管バージョン

  • インサート / プローブ

    パイプタイプ、絶縁ワイヤ、フレキシブルではない

  • 保護管/インサート外径

    3.0 mm (0.12'')

    6.0 mm (0.24'')

  • 最大浸漬長 要問合わせ

    最大 600.00 mm (23.62'')

  • 保護管/サーモウェルの材質

    1.4435 デルタフェライト < 1%

    SUS316L相当

  • プロセス接続

    コンプレッションフィッティング
    ネジ
    溶接アダプタ
    クランプ接続:ISO2852に準拠
    ネジパイプジョイント:DIN 11851に準拠
    無菌ネジパイプジョイント:DIN 11864-1に準拠
    金属シールシステム
    Liquiphantアダプタ用ネジ:ISO 228に準拠
    バリベント
    SMS 1147

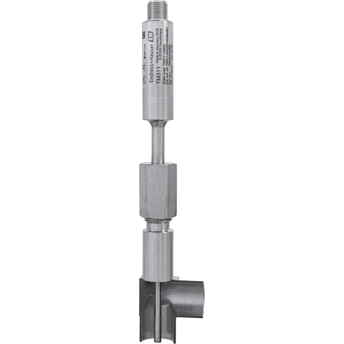

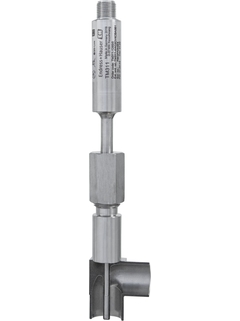

    Tピースおよびエルボピース

  • 先端チップ部の形状

    ストレート

    段付

  • 表面粗さ Ra

    0.76 m(29.92 in)
    0.38 m(14.96 in)
    0.38 m(14.96 in)電解研磨済み

  • 測定温度レンジ

    PT 100:
    -50~+200 °C
    (-58~+392 °F)

  • 最大プロセス圧力 (静的)

    20 °C:5 MPa(725 psi)

  • 精度

    class A IEC 60751準拠

  • 応答時間

    t50 = 1 秒

    t90 = 2 秒

  • 組込型伝送器

    なし(4-20 mA信号、IO-Link)

  • 認証

    3A、EHEDG、ASME BPE、FDA、TSE
    1935/2004、2023/2006、10/2011
    DNVGL、BV
    cCSAus
    EAC
    RCM

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
    • Order code

      The unit is not repairable

    • Order code 51004751

      圧縮継手 カップリンク 溶接 d6 PEEK

      圧縮継手にてシール済み

    • Order code 51004752

      圧縮継手 カップリング 溶接 d6 PEEK

      moveable with sealing taper + washer, material of wetted parts: 316L, PEEK, max. process pressure: 10 bar (145 psi)

    • Order code 60022519

      プラグねじ込み継手 G1/2 1.4435

    • Order code 71405560

      Weld in adapter M12x1.5 1.4435/316L

    • Order code 71424800

      G1/2 metal to metal weld in adapter

      for connection with G1/2" female thread. Material 316L/1.4435. 2x leakage bore.

    • Order code 52018765

      溶接アダプタ, G3/4 d=50, SUS316L相当, 3.1

      フラッシュマウント プロセス接続 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: シリコン Oリング. FDA, EHEDG, 3-A準拠. 用途: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43, 11371. 用途: TMR35.

    • Order code 52028295

      溶接アダプタ G3/4, d=29, SUS316L相当, 3.1

      フラッシュマウント プロセス接続 パイプ取付用. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: シリコン Oリング. FDA, EHEDG 準拠. 用途: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52021717

      O-リング 14,9x2,7 VMQ, FDA, 5個

      材質: シリコン VMQ 75. 用途: 溶接アダプタ G3/4, FTL20H, FTL31/FTL33, FTW33.

    • Order code 52001052

      溶接アダプタ G3/4, d=55, SUS316L相当

      フラッシュマウント プロセス接続. 材質: SUS316L相当. シール: シリコン Oリング. FDA, EHEDG, 3-A 準拠. 用途: FTL50/FTL50H, FTL80, QMW43. 用途: TMR35.

    • Order code 52011897

      溶接アダプタ G3/4, SUS316L相当, 3.1

      フラッシュマウントプロセス接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: シリコン Oリング. FDA, EHEDG, 3-A準拠. 用途: FTL50/FTL50H, FTL80, QMW43. 用途: TMR35.

    • Order code 52014473

      O-リング 21.89x2.62 VMQ, FDA, 5個

      材質: シリコン VMQ 70. 用途: 溶接アダプタ G3/4, FTL50/FTL50H/FTL51/FTL51C/FTL51H.

    • Order code 71093129

      溶接アダプタ G1, d=53, SUS316L相当 3.1

      フラッシュマウント プロセス接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質 シール: シリコン Oリング FDA, EHEDG, 3-A 準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 52001051

      溶接アダプタ, G1 d=60, SUS316L相当

      フラッシュマウント プロセス接続. 材質: SUS316L相当. シール: シリコン Oリング. FDA, EHEDG, 3-A 準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43. 用途: TM401/TM411, TMR35.

    • Order code 52011896

      溶接アダプタ G1, d=60, SUS316L相当 3.1

      フラッシュマウントプロセス接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: シリコン Oリング. FDA, EHEDG, 3-A準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43. 用途: TM401/TM411, TMR35.

    • Order code 52014472

      O-リング 28.17x3.53 VMQ, FDA, 5個

      材質: シリコン VMQ 70. 用途: 溶接アダプタ G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FTL31/FTL33, FTW33, FMI51/FMI52/FTI51/FTI52, PMP135, PTP35, PMP23. Weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMP135, PTP35,PMP23. スライディングスリーブ, Soliphant T.

    • Order code 52001221

      溶接アダプタ G1, 調整可能, SUS316L相当

      フラッシュマウント プロセス接続 材質: SUS316L相当. Liquiphantは調整可. シール: シリコンプロファイルガスケット. FDA, EHEDG, 3-A 準拠. 用途: FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL330H/330L.

    • Order code 52011898

      溶接アダプタ G1, 調整可, SUS316L相当, 3.1

      フラッシュマウント プロセス接続 材質: SUS316L相当. Liquiphantは調整可能. 材料証明書 EN10204-3.1 材質. シール: シリコンプロファイルガスケット. FDA, EHEDG, 3-A準拠. 用途: FTL20/FTL20H, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTL330H/FTL330L.

    • Order code 52014424

      側面ガスケット 29x36x3.7, FDA, 5個

      材質: シリコン VMQ. 用途: プロセス接続. G1 flush mount, 溶接アダプタ G1, 316L, 調節可能 (52001221), 溶接アダプタ G1, 316L, 3.1, 調節可能 (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, 溶接アダプタ雄 Rd52, 316L, 調節可能, (52001047), 316L, 3.1, 調節可能, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H, QMW43.

    • Order code 71449142

      Adapter cable, PIN, TM311 to TMR3x

    • Order code 71217708

      コードセット 4ピン D18 IP69K

      PVCケーブル, 4 x 0.34 mm2 (22 AWG) M12x1 ステンレススチール製カップリングナット; ストレート雌コネクタ; ネジプラグ; 長さ 5 m (16.4 ft); IP69K.

    • Order code TK40-

      iTHERM TK40 Compression Fitting

      Weld-in compression fitting with hygienic design. For applications in the food/ beverages and pharmaceutical industries.
