RIA16
ループ電源供給型フィールドディスプレイ

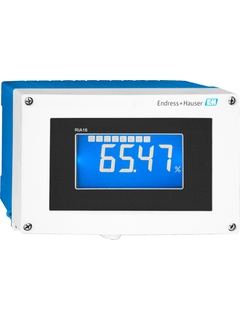

フィールドディスプレイ RIA16 ©Endress+Hauser

4~20 mA信号を読みやすく表示、プロセスの概要が容易にわかるバーグラフ表示

フィールドディスプレイは、測定信号を大きなバックライト付きディスプレイに表示します。バーグラフは値を視覚的に表示するもので、プロセスの概要を素早く把握できます。プレーンテキストフィールドを使用して、任意に単位、タグ情報を表示可能です。測定値がリミット値を越えると信号が表示され、リレー(オープンコレクタ)が動作します。このディスプレイの電源は4~20 mAループから直接供給され、個別の電源は必要ありません。本機器はATEX、FM、CSA、IECEx、UL 防爆認証を取得しており危険場所でのアプリケーションに対応できます。

  • 利点

    • 4~20 mA 測定信号の表示

    • 5 桁測定値表示部、バーグラフ、バックライト付き

    • 外部電源不要

    • バージョン:ガラス繊維強化プラスチックまたはアルミニウム(防爆アプリケーション用)

    • 3つのキーによるシンプルな操作;FieldCare PC 操作ソフトウェアを使用した機器設定;設定ボックスを使用した電源不要の機器設定

    • 国際認証; 海事認定

    • HART® 伝送プロトコルによりスムーズに信号を伝送

  • アプリケーション

    フィールドハウジングのバックライト付き液晶ディスプレイは内蔵電子回路により制御しています。ディスプレイの測定範囲、小数点、およびオフセットは、ハウジングを開いて機器内蔵の3つのキーを使用して設定するか、またはFieldCare PCソフトウェアを使用してPCから設定できます。

Details

  • 測定原理

    ループ電源供給型プロセス表示器

  • 機能

    ディスプレイ

  • 防爆規格適合証明書

    UL認証

    CSA GP

    ATEX Ex i

    FM USA NI

    FM USA DIP

    CSA NI

    CSA DIP

    船級認定

  • 入力

    1 x アナログ 4...20 mA

  • 出力

    1 x オープンコレクタ

  • 補助電源/ループ電源

    ループ電源

  • 寸法 (wxhxd)

    フィールドハウジング:

    199 x 133 x 96 mm

    (7.83" x 5.24" x 3.78")

  • オペレーション

    電子部上での3キー操作 + PCインターフェースFieldCare

  • 動作表示

    LCD 26 mm (1.02")

    5桁

    バーグラフ

    プレーンテキスト表示

  • 測定原理

    ループ電源供給型プロセス表示器

  • 測定原理

    ループ電源供給型フィールドディスプレイ

  • 機能

    ディスプレイ

  • 動作表示

    液晶ディスプレイ26 mm(1.02")

    5桁

    バーグラフ

    プレーンテキスト表示

  • 電源

    ループ電源

  • 入力

    1 x アナログ 4~20 mA

  • 出力

    1 x オープンコレクタ

  • 出力

    1 x オープンコレクタ

  • ソフトウェア機能

    定義されていません

  • 認証

    UL認証

    CSA GP

    ATEX Ex i

    FM USA NI

    FM USA DIP

    CSA NI

    CSA DIP

    EAC

    船級認定

  • SIL

    定義されていません

  • パネル取付

    フィールド
