T54

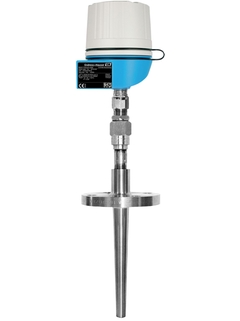

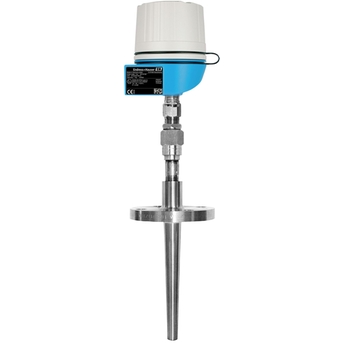

Explosion proof TC thermometer, US style

©Endress+Hauser

Safe monitoring of process temperatures in challenging applications e. g. in the Oil & Gas industry

The robust thermometer is designed for use in demanding and safety relevant applications e.g. in Chemical, Oil & Gas and Energy industry. Harsh environments, corrosive substances and highest pressures can be handled by the use of robust thermowells and special materials. An optional head transmitter with all common communication protocols makes the device ready to use with enhanced measurement accuracy and reliability compared to directly wired sensors. Flexible configuration possible.

本製品の販売・取扱いについてはお問合せください。

  • 利点

    • FM/CSA XP Class I, Div. 1 approved temperature assemblies for maximum safety

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications

    • Remove and install...

  • アプリケーション

    The sensor assembly can be used in process industries such as:

    • Chemicals

    • Petrochemical

    • Refineries

    • Offshore Platforms

機能と仕様

戻る

Details

  • 測定原理

    T用熱電対

  • 特性 / アプリケーション

    防爆US式

    モジュラータイプ

    高負荷アプリケーション用

    フランジプロセス接続

    伸長付き

    サーモウェル付き

  • ターミナルヘッド

    TMT162 - アルミニウム - フィールドハウジング:ディスプレイあり/なし

    TMT162 - SS - フィールドハウジング:ディスプレイあり/なし

    TMT142 - アルミニウム - フィールドハウジング:ディスプレイあり/なし

    TA30H - アルミニウム - ディスプレイあり/なし

  • サーモウェル / 保護管

    バーストック(くり抜き形)

  • インサート / プローブ

    無機絶縁 (MI)、形状変更可

  • 保護管/インサート外径

    7/8''(22.23 mm)

    17/16''(26.99 mm)

  • 最大浸漬長 要問合わせ

    最大22.5"(571 mm)

    その他の長さについては要問合せ

  • 保護管/サーモウェルの材質

    SUS 316または316L相当

    要問合せ

  • コーティング(オプション)

    要問合せ

  • プロセス接続

    フランジ:

    ASME 1" 150 RF(B16.5)

    ASME 1" 300 RF(B16.5)

    ASME 1" 600 RF(B16.5)

    ASME 1.5" 150 RF(B16.5)

    ASME 1.5" 300 RF(B16.5)

    ASME 1.5" 600 RF(B16.5)

    ASME 2" 150 RF(B16.5)

    ASME 2" 300 RF(B16.5)

    ASME 2" 600 RF(B16.5)

  • 先端チップ部の形状

    ストレート

    テーパー

  • 表面粗さ Ra

    32 μin(0.80 μm)

  • 測定温度レンジ

    タイプ T:

    -270 °C ...370 °C

    (-454 °F ...698 °F)

    タイプ J:

    -210 °C ...720 °C

    (-346 °F ...1,328 °F)

    タイプ E:

    -270 °C ...820 °C

    (-454 °F ...1,508 °F)

    タイプ K:

    -270 °C ... 1,150 °C

    (-454 °F ...2,102 °F)

    タイプ N:

    -270 °C ... 1,150 °C

    (-454 °F ...2,102 °F)

  • 最大プロセス圧力 (静的)

    20 °C時:50 MPa(7,252 psi)

    設定に応じて異なります

  • 精度

    標準:ASTM E-230に準拠

    特殊:ASTM E-230に準拠

  • 応答時間

    設定に応じて異なります

    63% rt = 15 秒

  • 組込型伝送器

    あり(4~20 mA;HART;PROFIBUS PA;FOUNDATIONフィールドバス)

  • 防爆認定

    FM XP

    CSA XP

    FM/CSA XP

    CSA GP

  • 認証

    SIL (伝送器のみ)

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • F
  • A
    • Nr A Order code TU121-

      TC-インサート TU121, 一般仕様 U.S.スタイル

      スペアパーツ. サーモカップルインサート バネ留. ASTM E-230 及び IEC60584 のEMFテーブルに準 拠したサーモカップル. ASTM E-230によるカラーコード.

  • E
  • F
    • Nr F Order code TA30H-

      端子ヘッド TA30H

      端子ブロック又は主変換器 + オプション表示器用 固定金具. 設計: 防爆 カバー: ネジ止め, オプションウィンドウ. 材質: アルミニウム. コーティング: ポリエステルパウダーコーティング. 色: 本体青色, カバー灰色. 周囲温度: -50 150 oC (ハウジング). 保護等級: IP66/68, NEMA 4X (ハウジング). 保護等級 Ex d/XP: IP66/67 (ハウジング).

    • Order code TMT142E-

      TMT142E 電子部

    • Order code TMT162E-

      電子基板 TMT162E

    • Order code TMT181-

      iTEMP TMT181, 組込型伝送器 PCP

      温度伝送器, PCプログラム可能. アプリケーション: RTD, TC, Ohm, mV. 2線式 4-20mA, ガルバニック絶縁. NAMUR NE 43. 取付: ヘッドフォーム B, DIN EN50446. UL認定. GL (German Llyod) 海事認定.

    • Order code TMT182-

      iTEMP TMT182, 組込型伝送器 HART

      温度伝送器, HARTプロトコル アプリケーション: RTD, TC, Ohm, mV 2線式 4-20mA, SIL2, ガルバニック絶縁 NAMUR NE 43 取付: ヘッドフォームB, DIN EN50446. UL認可製品 GL (German Llyod) 海事証明

    • Order code TMT82-

      iTEMP TMT82, 組込型伝送器 HART

      2線式温度伝送器. デュアルユニバーサルセンサ入力. ガルバニック絶縁 2kV (入力/出力). アプリケーション: RTD, TC, Ohm, mV. ::ドリフト検知およびセンサバックアップによる 高い信頼性. ::IEC61508準拠のSIL 2/3でセーフティクリティカルな アプリケーションに最適 (オプション).

    • Order code TMT84-

      iTEMP TMT84, 組込型伝送器 PA

      デュアルセンサ入力. 拡張診断機能:センサモニタリング. PROFIBUS PA プロファイル 3.02. ガルバニック絶縁 2kV. アプリケーション: RTD, TC, Ohm, mV. 消費電流: 11 mA. 取付: ヘッドフォーム B, DIN EN50446. 工場出荷時設定: CH1: Pt100, 3線式, oC. CH2: インアクティブ. 別設定はオプションにて選択可能.

    • Order code TMT85-

      iTEMP TMT85, 伝送器 FF

      デュアルセンサ入力. 拡張診断機能: センサモニタリング. FOUNDATION Fieldbusプロトコル (ITK 5.0.1). ガルバニック絶縁 2 kV. アプリケーション: RTC, TC, Ohm, mV. 消費電流: 11 mA. 取付: ヘッドフォーム B, DIN EN50446. 工場設定: CH1: Pt100, 3線式, oC. CH2: 不感. 別設定はオプションで選択可能.

    • Order code READWIN-

      Readwin 2000 操作 + ソフトウェア

    • Order code TID10-

      組込型伝送器用ディスプレイ TID10

      プラグオン式. ドット-マトリックス 測定値表示. 底部に12 DIP-スイッチ. 設定: FF: シミュレーション, 書込みロック. PA: バスアドレス, 書込みロック. 互換性: TMT85, TMT84, TMT82.

    • Order code TXU10-

      設定キット TXU10-

      PCプログラム可能なデバイス用 セットアッププログラム + USBポート付きPCのインターフェース ケーブル

    • Order code FXA195-

      Commubox FXA195

      USB経由でフィールドデバイスとコンピュータを接続す るためのモデム. ソフトウェアツールを通じて、フィールドデバイスの機能設 定や通信などを実施. :: 本質安全防爆信号回路に接続可能. :: Sil2, IEC61508.
