T15

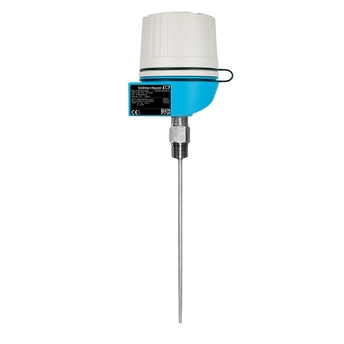

Explosion proof RTD thermometer, US style

T15

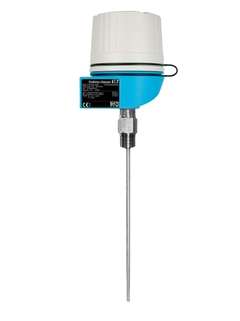

Explosion proof RTD thermometer, US style ©Endress+Hauser

Safe monitoring of process temperatures in challenging applications e. g. in the Oil & Gas industry

The robust device is a unit ready for use within and existing thermowell and includes various housing transmitter heads to meet the application and space requirement needs. The unit offers enhanced measurement accuracy and reliability. A variety of connections, dimensions and materials (like 316L SS and Hastelloy C276) offer flexible application possibilities.

  • 利点

    • FM/CSA XP Class I, Div. 1 approved temperature assemblies for maximum safety

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications

    • Remove and install...

  • アプリケーション

    The T15 temperature sensor is a RTD assembly designed for use in harsh environments and explosive areas, due to his FM and CSA approvals.
    The sensor is made up of a measurement probe with an insulated RTD element and sheath.


    The sensor assembly can be...

機能と仕様

戻る

Details

  • 測定原理

    測温抵抗体

  • 特性 / アプリケーション

    防爆US式

    モジュラータイプ

    高負荷アプリケーション用

    伸長付き

    既設サーモウェルと併用

  • ターミナルヘッド

    TMT162 - アルミニウム - フィールドハウジング ディスプレイあり/無し

    TMT162 - SS キャスティング - フィールドハウジング ディスプレイあり/無し

    TMT142 - アルミニウム - フィールドハウジング ディスプレイあり/無し

    アルミニウム - チェーン付きネジカバー - E+H ブルー - Grp. A-G

    アルミニウム - チェーン付きネジカバー - グレー - Grp. B-G

    SUS316相当 - チェーン付きネジカバー - Grp. B-G

  • サーモウェル / 保護管

    サーモウェルと併用

  • インサート / プローブ

    無機絶縁 (MI)、形状変更可

    PTFE-絶縁、形状変更不可

  • 保護管/インサート外径

    該当なし

  • 最大浸漬長 要問合わせ

    最大100"(2540 mm)

    その他の長さについては要問合せ

  • 保護管/サーモウェルの材質

    センサ(シース型)

    SUS 316または316L相当

  • コーティング(オプション)

    定義されていません

  • プロセス接続

    雄ネジ:

    NPT1/2"

  • 先端チップ部の形状

    ストレート

  • 表面粗さ Ra

    定義されていません

  • 測定温度レンジ

    PT100 WW:

    -200~+600 °C

    (-328~+1,112 °F)

    PT100 TF:

    -50~+200 °C

    (-58~+392 °F)

  • 最大プロセス圧力 (静的)

    該当なし

  • 精度

    クラス A(IEC 60751基準)

    クラス B(IEC 60751基準)

  • 応答時間

    63% rt = 3 秒

  • 組込型伝送器

    あり(4~20 mA;HART;PROFIBUS PA;FOUNDATIONフィールドバス)

  • 防爆認定

    FM XP

    CSA XP

    FM/CSA XP

    CSA GP

  • 認証

    SIL (伝送器のみ)

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • B
  • A
    • Nr A Order code TU211-

      RTDインサート TU211, 認証 U.S.スタイル

      スペアパーツ. フレームパスニップル. バネ留. IEC60751規格, アルファ=0.00385に準拠した Pt100センサ.

  • B
    • Nr B Order code TA30H-

      端子ヘッド TA30H

      端子ブロック又は主変換器 + オプション表示器用 固定金具. 設計: 防爆 カバー: ネジ止め, オプションウィンドウ. 材質: アルミニウム. コーティング: ポリエステルパウダーコーティング. 色: 本体青色, カバー灰色. 周囲温度: -50 150 oC (ハウジング). 保護等級: IP66/68, NEMA 4X (ハウジング). 保護等級 Ex d/XP: IP66/67 (ハウジング).

    • Order code TMT142E-

      TMT142E 電子部

    • Order code TMT162E-

      電子基板 TMT162E

    • Order code TMT180-

      i テンプ TMT180, 組込型伝送器 Pt100

      温度伝送器, PCプログラム可能. アプリケーション: RTD. 2線式 4-20mA. 異常時処理: NAMUR NE 43. 取付: ヘッドフォーム B, DIN EN50446. UL 認可製品. GL (German Llyod)海事認定.

    • Order code TMT181-

      iTEMP TMT181, 組込型伝送器 PCP

      温度伝送器, PCプログラム可能. アプリケーション: RTD, TC, Ohm, mV. 2線式 4-20mA, ガルバニック絶縁. NAMUR NE 43. 取付: ヘッドフォーム B, DIN EN50446. UL認定. GL (German Llyod) 海事認定.

    • Order code TMT182-

      iTEMP TMT182, 組込型伝送器 HART

      温度伝送器, HARTプロトコル アプリケーション: RTD, TC, Ohm, mV 2線式 4-20mA, SIL2, ガルバニック絶縁 NAMUR NE 43 取付: ヘッドフォームB, DIN EN50446. UL認可製品 GL (German Llyod) 海事証明

    • Order code TMT82-

      iTEMP TMT82, 組込型伝送器 HART

      2線式温度伝送器. デュアルユニバーサルセンサ入力. ガルバニック絶縁 2kV (入力/出力). アプリケーション: RTD, TC, Ohm, mV. ::ドリフト検知およびセンサバックアップによる 高い信頼性. ::IEC61508準拠のSIL 2/3でセーフティクリティカルな アプリケーションに最適 (オプション).

    • Order code TMT84-

      iTEMP TMT84, 組込型伝送器 PA

      デュアルセンサ入力. 拡張診断機能:センサモニタリング. PROFIBUS PA プロファイル 3.02. ガルバニック絶縁 2kV. アプリケーション: RTD, TC, Ohm, mV. 消費電流: 11 mA. 取付: ヘッドフォーム B, DIN EN50446. 工場出荷時設定: CH1: Pt100, 3線式, oC. CH2: インアクティブ. 別設定はオプションにて選択可能.

    • Order code TMT85-

      iTEMP TMT85, 伝送器 FF

      デュアルセンサ入力. 拡張診断機能: センサモニタリング. FOUNDATION Fieldbusプロトコル (ITK 5.0.1). ガルバニック絶縁 2 kV. アプリケーション: RTC, TC, Ohm, mV. 消費電流: 11 mA. 取付: ヘッドフォーム B, DIN EN50446. 工場設定: CH1: Pt100, 3線式, oC. CH2: 不感. 別設定はオプションで選択可能.

    • Order code TID10-

      組込型伝送器用ディスプレイ TID10

      プラグオン式. ドット-マトリックス 測定値表示. 底部に12 DIP-スイッチ. 設定: FF: シミュレーション, 書込みロック. PA: バスアドレス, 書込みロック. 互換性: TMT85, TMT84, TMT82.

    • Order code TXU10-

      設定キット TXU10-

      PCプログラム可能なデバイス用 セットアッププログラム + USBポート付きPCのインターフェース ケーブル

    • Order code FXA195-

      Commubox FXA195

      USB経由でフィールドデバイスとコンピュータを接続す るためのモデム. ソフトウェアツールを通じて、フィールドデバイスの機能設 定や通信などを実施. :: 本質安全防爆信号回路に接続可能. :: Sil2, IEC61508.

    • Order code READWIN-

      Readwin 2000 操作 + ソフトウェア
