静圧式
レベル計

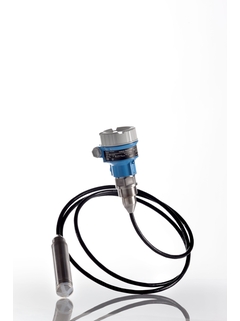

Deltapilot FMB52

Deltapilot FMB52 ©Endress+Hauser

圧力式の測定原理

Deltapilot FMB52 ©Endress+Hauser
  • Deltapilot FMB52
  • Deltapilot FMB52

静圧式レベル測定用のCONTITE測定セルを搭載した圧力センサ

Deltapilot FMB52は固定されたプロセス接続を含むケーブルタイプのレベル計です。CONTITEセル測定セル搭載の本機器は主としてプロセスおよび水処理産業で使用されます。開放型または密閉型のタンクの液体およびペースト状測定物のレベル測定に用いられ、泡形成の影響を受けません。SIL2安全システムで使用することができます。

クイック選択

推奨オプションから選択
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

FMB52
詳細を表示 詳細を隠す
詳細を表示
クイック選択に戻る
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • オプションのアドオン
個別のコンフィギュレータ を使用して続行してください。
または

個別のコンフギュレータ

すべての使用可能なオプションから選択を続行

追加コンポーネント

  • 利点

    • 結露に強い密封型CONTITE測定セルを搭載、高いリファレンス精度：±0.2%、オプション±0.1%、温度影響は最小限

    • ディスプレイまたは電子モジュールの交換が簡単なモジュールコンセプト

    • シームレスかつ独立したシステム統合（HART/PA/FF）

    • 容易で確実なメニューガイド操作：現場表示器、4～20 mA HART、PROFIBUS PA、またはFOUNDATIONフィールドバスに対応

    • 幅広い認証を取得済のため様々な国で使用可能

  • アプリケーション

    レベル測定用

    • プロセス接続：ネジ込みおよびフランジ

    • プロセス温度：PEケーブル使用時-10～+70 °C（14～158°F）、

      FEPケーブル使用時-10～+80 °C（14～176 °F）

    • 測定範囲：10 kPa～1 MPa / 100m H2O（1.5～150 psi / 300ft H2O）

    • 精度：±0.2%、±0.1%（オプション）

    • 国際防爆認証、オーバーフロー防止（WHG）、SIL、飲料水認証

機能と仕様

戻る

Details

  • 測定原理

    静圧式

  • 特性 / アプリケーション

    圧力または静圧レベル測定用圧力伝送器、埋込み型金属CONTITEセンサ付き:
    - 密閉溶接
    - 耐結露
    - 耐候
    - 長期安定性
    - 温度影響が小さい

    ケーブルバージョン

  • 特徴

    差圧およびプロセス圧力機器（換可能ディスプレイ、ユニバーサル電子部）へのモジュール方式

    診断機能

    密閉型Contite 計測セル（耐結露および耐候）

  • 電源 / 通信

    4...20 mA HART:
    DC 10.5...45 V
    Ex ia: DC 10.5...30 V
    PROFIBUS PA /
    FOUNDATION フィールドバス:
    DC 9...32 V (非防爆)

  • 精度

    標準 0.2%
    オプション 0.1%

  • 長期安定性

    URL/年の0.05%

  • 周囲温度

    -40°C...85°C
    (-40°F...185°F)

  • プロセス温度

    PEケーブル: -10°C...70°C
    / 14°F…158°F
    FEPケーブル: -10°C...80°C / 14°F…176°F

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    4MPa (600 psi)

  • 圧力測定範囲

    10 kPa...1 MPa
    (1.5psi...150psi)

  • 主要接液部

    アロイ C　
    SUS316L相当
    ケーブル (PE/FEP)
    オプションコーティング AuPt
    オプションコーティング AuRh

  • プロセス接続

    ネジ:

    G1 1/2, MNPT1 1/2

    フランジ:

    DN40...DN100,

    ASME 2"...4",

    JIS 10K

  • 最大測定距離

    100m (328ft) H2O

  • 通信　

    4～20 mA HART

    PROFIBUS PA

    FOUNDATIONフィールドバス

  • 規格適合証明書/認証

    ATEX、FM、CSA、CSA C/US、IEC Ex、INMETRO、NEPSI

  • 安全認証

    オーバーフロー防止 WHG

    SIL

  • 設計認証

    EN10204-3.1

    NACE MR0175

  • 船級認定

    GL/ ABS/ LR/ BV/ DNV

  • 飲料水認証

    KTW/ NSF/ ACS

  • オプション

    分離型ハウジング
    初期設定
    過電圧保護

  • アプリケーション限界

    加圧する場合、2台の伝送器を用いての差圧計測が望ましい。
    上部圧力比監視 : 静圧式
    オープンタンクまたはシャフトの場合、取付けクランプ付きFMB53を使用。

  • 測定原理

    静圧式

  • 特性

    圧力または静圧レベル測定用圧力伝送器、埋込み型金属CONTITEセンサ付き:
    - 密閉溶接
    - 耐結露
    - 耐候
    - 長期安定性
    - 温度影響が小さい

    ケーブルバージョン

  • 供給電圧

    4...20 mA HART

    DC 10.5...45 V (非防爆):

    Ex ia: DC 10.5...30 V

    PROFIBUS PA:

    DC 9...32 V (非防爆)

    FOUNDATION フィールドバス:

    DC 9...32 V (非防爆)

  • 基準精度

    標準 0.2%
    オプション 0.1%

  • 長期安定性

    URL/年の0.05%

  • プロセス温度

    PEケーブル: -10°C…70°C / 14°F…158°F
    FEPケーブル: -10°C…80°C / 14°F…176°F

  • 周囲温度

    -40°C...85°C
    (-40°F...185°F)

  • 計測セル

    10 kPa...1 MPa
    (1.5psi...150psi)

  • 最小キャリブレーションスパン

    1 kPa (1.45 psi)

  • 真空抵抗

    0 kPa abs.

  • 最大ターンダウン

    100:1

  • 最大過圧リミット

    4 MPa（600 psi）

  • プロセス接続

    ネジ:

    G1 1/2, MNPT1 1/2

    フランジ:

    DN40...DN100,

    ASME 2"...4",

    JIS 10K

  • プロセスメンブレンの材質

    SUS316L相当、アロイC、

    ゴールド-ラジウム

    PE、FEP

  • ガスケットの材質

    バイトン、EPDM、カルレッツ、なし

  • 封入液

    不活性油、
    合成潤滑油

  • ハウジングの材質

    SUS316L相当、ダイキャストアルミニウム

  • 通信　

    4～20 mA HART

    PROFIBUS PA

    FOUNDATIONフィールドバス

  • 規格適合証明書/認証

    ATEX、FM、CSA、CSA C/US、IEC Ex、INMETRO、NEPSI

  • 安全認証

    オーバーフロー防止 WHG

    SIL

  • 設計認証

    EN10204-3.1

    NACE MRO175

  • 船級認定

    GL/ ABS/ LR/ BV/ DNV

  • 飲料水認証

    KTW/ NSF/ ACS

  • 特徴

    差圧およびプロセス圧機器（換可能ディスプレイ、ユニバーサル電子部）へのモジュール方式

    診断機能

    密閉型コンタイト計測セル（耐結露および耐候）

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
    • Order code 71290825

      ｱｰｽ端子 T14/T15/T17, F30/F31

      構成: ｽﾌﾟﾘﾝｸﾞﾜｯｼｬ, ﾈｼﾞ, ｱｰｽﾊﾝﾄﾞﾙ, ｸﾗﾝﾌﾟ. 用途: PMC71, PMP71/PMP75, PMD70/PMD75, FMD71/FMD72, FMD77/FMD78, FMB70, ﾊｳｼﾞﾝｸﾞ T14/T15/T17. PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53, PMD55, ﾊｳｼﾞﾝｸﾞ F30/F31.

  • 19
    • Nr 19 Order code 71111056

      ﾊｳｼﾞﾝｸﾞﾌｨﾙﾀ VA, F15/F31/T14/T17, 1個

      構成: ﾍﾞﾝﾄﾈｼﾞ SUS304, 圧力補正ﾌｨﾙﾀ. Oﾘﾝｸﾞ EPDM, 保護蓋. 用途: ﾊｳｼﾞﾝｸﾞ T14, PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMD71/FMD72. ﾊｳｼﾞﾝｸﾞ F31, FMB50/51/52/53, PMC51, PMP51/PMP55. ﾊｳｼﾞﾝｸﾞ F15 w/o B1,BB,BD,BF,GA,ID,I1, FMB50/51/52/53, PMC51, PMP51/PMP55.

    • Nr 19 Order code 71219639

      ﾊｳｼﾞﾝｸﾞﾌｨﾙﾀ VA, VMQ, F15, T17, 1個

      構成: ﾍﾞﾝﾄﾈｼﾞ 304, 圧力補正ﾌｨﾙﾀ, Oﾘﾝｸﾞ VMQ, 保護蓋. 用途: ﾊｳｼﾞﾝｸﾞ T17, PMC71, PMP71/ PMP75, PMD70/PMD75, FMD76/FMD77/FMD78. ﾊｳｼﾞﾝｸﾞ F15: B1,BB,BD,BF,GA, ID,I1, FMB50/51/52/53, PMC51, PMP51/PMP55用.

  • 20
    • Nr 20 Order code 52027000

      ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ

      ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ﾊｳｼﾞﾝｸﾞ F15, ｽﾃﾝﾚｽｽﾁｰﾙ.

    • Nr 20 Order code 52027002

      ｶﾞﾗｽ窓付ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ

      点検窓: ｶﾞﾗｽ. ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ.

    • Nr 20 Order code 52028207

      PC窓付ｶﾊﾞｰ F15, SUS316L相当, ｶﾞｽｹｯﾄ

      点検窓: ﾎﾟﾘｶｰﾎﾞﾈｲﾄ PC. ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ. PMC41/45, PMP45/45/46/48, EEx ia (本質安全)対象外. PMC51, PMP51/55, FMB50/51/52/53.

    • Nr 20 Order code 52028267

      F15錠締,ｶﾞﾗｽ窓付ｶﾊﾞｰ,SUS316L相当,ｶﾞｽｹｯﾄ

      錠締め付ｶﾊﾞｰ ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE 用途: 粉塵防爆 ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ PMC41/45, PMP45/45/46/48, PMC51, PMP51/55, FMB50/51/52/53.

    • Nr 20 Order code 52028268

      F15 錠締め付ｶﾊﾞｰ SUS316L相当, ｶﾞｽｹｯﾄ

      錠締め付蓋. ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ｽﾃﾝﾚｽｽﾁｰﾙﾊｳｼﾞﾝｸﾞ F15, ｾﾗﾊﾞｰ M, ﾃﾞﾙﾀﾄｯﾌﾟ M.

    • Nr 20 Order code 71092705

      ｶﾊﾞｰ F30/31/34 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ

      材質: ｱﾙﾐﾆｳﾑ. Oﾘﾝｸﾞ: EPDM. Ex d/XPは対象外. 用途: FTC260/FTC262, PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

    • Nr 20 Order code 71092707

      ｶﾞﾗｽ窓付ｶﾊﾞｰ F30/31/34 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ

      材質: ｱﾙﾐﾆｳﾑ. 窓: 無機ｶﾞﾗｽ. Oﾘﾝｸﾞ: EPDM. Ex d/XPは対象外. 用途: FTC260/FTC262, PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

  • 21
    • Nr 21 Order code 52020429

      ｼｰﾘﾝｸﾞ EPDM, F30/31/34, T14/15, 5個

      構成: 5x Oﾘﾝｸﾞ 75.87x2.62, EPDM, PTFE, FDA. 用途: ﾊｳｼﾞﾝｸﾞ F30/F31/F34, T14/T15.

    • Nr 21 Order code 52028179

      ｶﾞｽｹｯﾄ 67.5x2.9x1.5 VMQ/PTFE, 5個

      ｶﾞｽｹｯﾄｶﾊﾞｰ. 用途: ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ.

  • 15
    • Nr 15 Order code 52002449

      ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20 PA, o-ﾘﾝｸﾞ VMQ

      構成: ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, 合成樹脂. O-ﾘﾝｸﾞ 18.72 x 2.62 VMQ. 用途: PMC41/45, PMP41/45/46/48, ﾊｳｼﾞﾝｸﾞ F15 PMC51, PMP51/55, FMB50/51/52/53.

    • Nr 15 Order code 52005984

      ﾌﾟﾗｸﾞ 3p M12/M20, ｶﾞｽｹｯﾄ

      構成: 端子ﾌﾞﾛｯｸ, ｶﾞｽｹｯﾄ. 用途: PMP46/48, PMC51, PMP51/55, PMD55, FMB50/51/52/53.

    • Nr 15 Order code 52020762

      ﾌﾟﾗｸﾞ 2/7極, HAN7D, ｶﾞｽｹｯﾄ

      構成: ﾊｰﾃｨﾝｸﾞﾌﾟﾗｸﾞｾｯﾄ. 用途: FMB50/FMB51/FMB52/FMB53, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD55, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 15 Order code 71092709

      ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20 PA, O-ﾘﾝｸﾞ EPDM/PTFE

      構成: ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, 合成樹脂製. O-ﾘﾝｸﾞ 17.0x2.0 EPDM + PTFE/FDA. 用途: ﾊｳｼﾞﾝｸﾞ F30/31 PMC51, PMP51/55, FMB50/51/52/53, PMD55.

    • Nr 15 Order code 71092711

      ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20 金属, ｶﾞｽｹｯﾄ

      内容: ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, 金属. O-ﾘﾝｸﾞ 17.0x2.0 EPDM + PTFE/FDA. 用途: ﾊｳｼﾞﾝｸﾞ F15/F31 PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53. ﾊｳｼﾞﾝｸﾞ F30 PMD55.

    • Nr 15 Order code 71092712

      電線管口 G1/2, ｶﾞｽｹｯﾄ, ｱﾀﾞﾌﾟﾀ

      構成: ｶﾞｽｹｯﾄ 18.72x2.51 NBR 70. ｱﾀﾞﾌﾟﾀ M20 > G1/2. 非防爆. 用途: PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

    • Nr 15 Order code 71120017

      ﾌﾟﾗｸﾞﾊﾞﾙﾌﾞ, F30/F31, NBRｼｰﾙ

      構成: ﾌﾟﾗｸﾞ, ｼｰﾙ, ﾈｼﾞ. 用途: PMC51, PMP51/55, PMD55, FMB50/51/52/53.

  • 40
    • Nr 40 Order code 71091670

      ﾃﾞｨｽﾌﾟﾚｲﾓｼﾞｭｰﾙVU340, Cbar/Dbar/Dpilot M

      ﾃﾞｼﾞﾀﾙﾃﾞｨｽﾌﾟﾚｲ, 3 ﾌﾟｯｼｭﾎﾞﾀﾝ, ｽﾅｯﾌﾟﾌﾞﾗｹｯﾄ. 用途: PMD55, PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53.

  • 30
  • 40
    • Nr 40 Order code 71094113

      ﾃﾞｨｽﾌﾟﾚｲﾎﾙﾀﾞ Cbar/Dbar/Dpilot M

      用途: ﾃﾞｨｽﾌﾟﾚｲﾓｼﾞｭｰﾙ VU340, PMD55, PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53.

    • Order code 71220481

      ﾒﾝﾌﾞﾚﾝ保護 FMB51/52/53, 5個

      用途: FMB51/FMB52/FMB53.

    • Order code 71067434

      銘板(改訂), 非防爆製品用

      ﾌﾞﾗﾝｸ銘板. 非防爆製品が修正/変更されたときに新ｵｰﾀﾞｰ ｺｰﾄﾞを入力.

    • Order code 71110310

      ﾃｽﾄｱﾀﾞﾌﾟﾀ DB5x, FMB5x, FMX21, FMX167

      圧力入力 + 動作試験. 校正用. 用途: FMB51/52/53, DB51/52/53, FMX21, FMX167, 42mm.

    • Order code 71102216

      取付ｾｯﾄ ｾﾗﾊﾞｰ,ﾃﾞﾙﾀﾊﾟｲﾛｯﾄ,ﾚﾍﾞﾙﾌﾚｯｸｽ

      材質: SUS316L相当. 用途: 壁/ﾊﾟｲﾌﾟ取付 (2"), PMC71, PMP71/75, FMB70, PMC51, PMP51/55, FMB50/51/52/53. FMP50/51/52/53/54/55/56/57.

    • Order code 52024469

      溶接ｱﾀﾞﾌﾟﾀ G1-1/2, SUS316L相当

      ﾌﾟﾛｾｽ接続 G1-1/2. 材質: SUS316L相当. 溶接時には専用ﾀﾞﾐｰをお使いください. 用途: FMB50/FMB51/FMB52, FMB70, PMC51, PMC71, PMP51/PMP55, PMP71/PMP75.

    • Order code 52024470

      溶接ｱﾀﾞﾌﾟﾀ G1-1/2, SUS316L相当, 3.1 材料証明

      ﾌﾟﾛｾｽ接続 G1-1/2. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. 用途: FMB50/FMB51/FMB52, FMB70, PMC51, PMC71, PMP51/PMP52, PMP71/PMP75.

    • Order code 52010285

      ｹｰﾌﾞﾙ 4x0.34,ﾎﾞｯｸｽ M12,Cu Sn/Ni,90度,L=5m

      M12ﾌﾟﾗｸﾞｺﾈｸﾀ. 5m ｹｰﾌﾞﾙ PVC, Cu Sn/Ni ﾛｯｸﾅｯﾄ. 用途：FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 71114212

      ﾌﾟﾗｸﾞｺﾈｸﾀ M12 90度

      ｾﾙﾌｺﾝﾌｪｸｼｮﾅﾘ接続. 用途: M12ﾌﾟﾗｸﾞ.

    • Order code 71043886

      ｹｰﾌﾞﾙ PE, L=2m, 分離型ﾊｳｼﾞﾝｸﾞ

      接続ｹｰﾌﾞﾙ ｾﾝｻ>分離型ﾊｳｼﾞﾝｸﾞ. 用途: PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMB50/FMB51/FMB52/FMB70, PMC51/PMP51/PMP55.

    • Order code 71043888

      ｹｰﾌﾞﾙ PE, L=5m, 分離型ﾊｳｼﾞﾝｸﾞ

      接続ｹｰﾌﾞﾙ ｾﾝｻ>分離型ﾊｳｼﾞﾝｸﾞ. 用途: PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMB50/FMB51/FMB52/FMB70, PMC51/PMP51/PMP55.

    • Order code 71043889

      ｹｰﾌﾞﾙ PE, L=10m, 分離型ﾊｳｼﾞﾝｸﾞ

      接続ｹｰﾌﾞﾙ ｾﾝｻ>分離型ﾊｳｼﾞﾝｸﾞ. 用途: PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMB50/FMB51/FMB52/FMB70, PMC51/PMP51/PMP55.

    • Order code 71070738

      ｹｰﾌﾞﾙ FEP, L=5m, 分離型ﾊｳｼﾞﾝｸﾞ

      接続ｹｰﾌﾞﾙ ｾﾝｻ>分離型ﾊｳｼﾞﾝｸﾞ. 用途: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Order code XPRFID-

      ｽﾍﾟｱ RFID TAG

      構成: RFID ﾀｸﾞ, 固定ﾜｲﾔ, 圧着ｽﾘｰﾌﾞ.

    • Order code 52006263

      ﾌﾟﾗｸﾞ用ｿｹｯﾄ 4p-125V, 4A-M12

      M12ﾌﾟﾗｸﾞ接続用ｿｹｯﾄ. 用途: M12ﾌﾟﾗｸﾞ
