静圧式
レベル計
Deltapilot FMB50

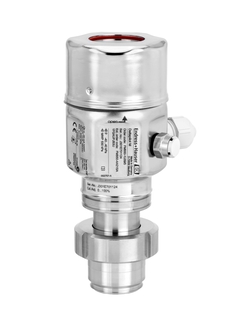

Deltapilot FMB50 ステンレスハウジング ©Endress+Hauser

圧力式の測定原理

  • Deltapilot FMB50 ステンレスハウジング

静圧式レベル測定用のCONTITE測定セルを搭載したコンパクトな圧力センサ

結露に強いCONTITEセルを搭載し、コンパクトなDeltapilot FMB50伝送器は、食品・製薬などのサニタリプロセスに最適です。開放型または密閉型のタンクの液体およびペースト状測定物のレベル測定に用いられます。泡形成の影響は受けません。SIL2安全システムで使用することができます。

クイック選択

推奨オプションから選択
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

FMB50
詳細を表示 詳細を隠す
詳細を表示
クイック選択に戻る
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • オプションのアドオン
個別のコンフィギュレータ を使用して続行してください。
または

個別のコンフギュレータ

すべての使用可能なオプションから選択を続行

追加コンポーネント

  • 利点

    • 結露に強い密封型CONTITE測定セルを搭載、高いリファレンス精度：±0.2%、オプション±0.1%、温度影響は最小限

    • ディスプレイまたは電子モジュールの交換が簡単なモジュールコンセプト

    • シームレスかつ独立したシステム統合（HART/PA/FF）

    • 現場表示器を介した簡単なメニューガイド方式の設定、4～20mA HART、PROFIBUS PA、FOUNDATIONフィールドバス

    • 幅広い認証を取得済のため様々な国で使用可能

  • アプリケーション

    レベルおよび/または圧力測定用

    • プロセス接続：ネジ込み、フランジ、フラッシュマウントサニタリ接続

    • プロセス温度：–10～+100 ℃（14～212 °F）、（最大30分間で+135 ℃（275 °F））

    • 測定範囲：10 kPa～1 MPa（1.5～150 psi）

    • 精度：±0.2%、±0.1%（オプション）

    • 国際防爆認証、オーバーフロー防止（WHG）、SIL、サニタリ認定

機能と仕様

戻る

Details

  • 測定原理

    静圧式

  • 特性 / アプリケーション

    静圧レベル測定用圧力伝送器、埋込み型金属CONTITEセンサ付き:
    - 密閉溶接
    - 耐結露
    - 耐候
    - 長期安定性
    - 温度影響が小さい

    一体型バージョン

  • 特徴

    差圧およびプロセス圧力機器（換可能ディスプレイ、ユニバーサル電子部）へのモジュール方式

    診断機能

    密閉型Contite 計測セル（耐結露および耐候）

  • 電源 / 通信

    4...20 mA HART:
    DC 10.5...45 V
    Ex ia: DC 10.5...30 V
    PROFIBUS PA /
    FOUNDATION フィールドバス:
    DC 9...32V(非防爆)

  • 精度

    標準 0.2%
    オプション 0.1%

  • 長期安定性

    URL/年の0.05%

  • 周囲温度

    -40°C...85°C
    (-40°F...185°F)

  • プロセス温度

    -10°C...100°C
    (14°F...212°F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    4MPa (600 psi)

  • 圧力測定範囲

    10 kPa...1 MPa
    (1.5psi...150psi)

  • 主要接液部

    アロイC
    SUS 316L相当
    オプションコーティング：AuPt

  • プロセス接続

    ネジ:

    G1 1/2, MNPT1 1/2

    フランジ:

    DN40...DN100,

    ASME 1 1/2"...4",

    JIS 10K

  • サニタリ プロセス接続

    トリクランプ

    DIN11851

    DIN11864-1

    NEUMO

    バリベント

    SMS

    DRD

  • 最大測定距離

    100m (328ft) H2O

  • 通信　

    4～20 mA HART

    PROFIBUS PA

    FOUNDATIONフィールドバス

  • 規格適合証明書/認証

    ATEX、FM、CSA、CSA C/US、IEC Ex、INMETRO、NEPSI

  • 安全認証

    オーバーフロー防止 WHG

    SIL

  • 設計認証

    EN10204-3.1
    NACE MR0103

  • 衛生規格適合証明書

    3A、EHEDG

    CoC ASME-BPE

  • 船級認定

    GL/ ABS/ LR/ BV/ DNV

  • 飲料水認証

    KTW/ NSF/ ACS

  • オプション

    分離型ハウジング
    初期設定
    過電圧保護

  • アプリケーション限界

    加圧する場合、2台の伝送器を用いての差圧計測が望ましい。
    上部圧力比監視 : 静圧式

  • 測定原理

    静圧式

  • 特性

    静圧レベル測定用圧力伝送器、埋込み型金属CONTITEセンサ付き:
    - 密閉溶接
    - 耐結露
    - 耐候
    - 長期安定性
    - 温度影響が小さい

    一体型バージョン

  • 供給電圧

    4...20 mA HART

    DC 10.5...45 V (非防爆):

    Ex ia: DC 10.5...30 V

    PROFIBUS PA:

    DC 9...32 V (非防爆)

    FOUNDATION フィールドバス:

    DC 9...32 V (非防爆)

  • 基準精度

    標準 0.2%
    オプション 0.1%

  • 長期安定性

    URL/年の0.05%

  • プロセス温度

    -10°C...100°C
    (14°F...212°F)

  • 周囲温度

    -40°C...85°C
    (-40°F...185°F)

  • 計測セル

    10 kPa...1 MPa
    (1.5psi...150psi)

  • 最小キャリブレーションスパン

    1 kPa (1.45 psi)

  • 真空抵抗

    0 kPa abs.

  • 最大ターンダウン

    100:1

  • 最大過圧リミット

    4 MPa (600 psi)

  • プロセス接続

    ネジ:

    G1 1/2, MNPT1 1/2

    フランジ:

    DN40...DN100,

    ASME 1 1/2"...4",

    JIS 10K

  • サニタリ プロセス接続

    トリクランプ

    DIN11851

    DIN11864-1

    NEUMO

    バリベント

    SMS

    DRD

  • プロセスメンブレンの材質

    SUS316L相当、アロイC

    ゴールド-ラジウム

  • ガスケットの材質

    なし、溶接測定セル

  • 封入液

    不活性油、
    合成潤滑油

  • ハウジングの材質

    SUS316L相当、ダイキャストアルミニウム

  • 通信　

    4～20 mA HART

    PROFIBUS PA

    FOUNDATIONフィールドバス

  • 規格適合証明書/認証

    ATEX、FM、CSA、CSA C/US、IEC Ex、INMETRO、NEPSI

  • 安全認証

    オーバーフロー防止 WHG

    SIL

  • 設計認証

    EN10204-3.1

    NACE MRO103

  • 衛生規格適合証明書

    3A、EHEDG

    CoC ASME-BPE

  • 船級認定

    GL/ ABS/ LR/ BV/ DNV

  • 飲料水認証

    KTW/ NSF/ ACS

  • 特徴

    差圧およびプロセス圧機器（換可能ディスプレイ、ユニバーサル電子部）へのモジュール方式

    診断機能

    密閉型コンタイト計測セル（耐結露および耐候）

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71111056

      ﾊｳｼﾞﾝｸﾞﾌｨﾙﾀ VA, F15/F31/T14/T17, 1個

      構成: ﾍﾞﾝﾄﾈｼﾞ SUS304, 圧力補正ﾌｨﾙﾀ. Oﾘﾝｸﾞ EPDM, 保護蓋. 用途: ﾊｳｼﾞﾝｸﾞ T14, PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMD71/FMD72. ﾊｳｼﾞﾝｸﾞ F31, FMB50/51/52/53, PMC51, PMP51/PMP55. ﾊｳｼﾞﾝｸﾞ F15 w/o B1,BB,BD,BF,GA,ID,I1, FMB50/51/52/53, PMC51, PMP51/PMP55.

    • Nr 19 Order code 71219639

      ﾊｳｼﾞﾝｸﾞﾌｨﾙﾀ VA, VMQ, F15, T17, 1個

      構成: ﾍﾞﾝﾄﾈｼﾞ 304, 圧力補正ﾌｨﾙﾀ, Oﾘﾝｸﾞ VMQ, 保護蓋. 用途: ﾊｳｼﾞﾝｸﾞ T17, PMC71, PMP71/ PMP75, PMD70/PMD75, FMD76/FMD77/FMD78. ﾊｳｼﾞﾝｸﾞ F15: B1,BB,BD,BF,GA, ID,I1, FMB50/51/52/53, PMC51, PMP51/PMP55用.

  • 20
    • Nr 20 Order code 52027000

      ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ

      ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ﾊｳｼﾞﾝｸﾞ F15, ｽﾃﾝﾚｽｽﾁｰﾙ.

    • Nr 20 Order code 52027002

      ｶﾞﾗｽ窓付ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ

      点検窓: ｶﾞﾗｽ. ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ.

    • Nr 20 Order code 52028207

      PC窓付ｶﾊﾞｰ F15, SUS316L相当, ｶﾞｽｹｯﾄ

      点検窓: ﾎﾟﾘｶｰﾎﾞﾈｲﾄ PC. ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ. PMC41/45, PMP45/45/46/48, EEx ia (本質安全)対象外. PMC51, PMP51/55, FMB50/51/52/53.

    • Nr 20 Order code 52028267

      F15錠締,ｶﾞﾗｽ窓付ｶﾊﾞｰ,SUS316L相当,ｶﾞｽｹｯﾄ

      錠締め付ｶﾊﾞｰ ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE 用途: 粉塵防爆 ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ PMC41/45, PMP45/45/46/48, PMC51, PMP51/55, FMB50/51/52/53.

    • Nr 20 Order code 52028268

      F15 錠締め付ｶﾊﾞｰ SUS316L相当, ｶﾞｽｹｯﾄ

      錠締め付蓋. ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ｽﾃﾝﾚｽｽﾁｰﾙﾊｳｼﾞﾝｸﾞ F15, ｾﾗﾊﾞｰ M, ﾃﾞﾙﾀﾄｯﾌﾟ M.

    • Nr 20 Order code 71092705

      ｶﾊﾞｰ F30/31/34 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ

      材質: ｱﾙﾐﾆｳﾑ. Oﾘﾝｸﾞ: EPDM. Ex d/XPは対象外. 用途: FTC260/FTC262, PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

    • Nr 20 Order code 71092707

      ｶﾞﾗｽ窓付ｶﾊﾞｰ F30/31/34 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ

      材質: ｱﾙﾐﾆｳﾑ. 窓: 無機ｶﾞﾗｽ. Oﾘﾝｸﾞ: EPDM. Ex d/XPは対象外. 用途: FTC260/FTC262, PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

  • 21
    • Nr 21 Order code 52020429

      ｼｰﾘﾝｸﾞ EPDM, F30/31/34, T14/15, 5個

      構成: 5x Oﾘﾝｸﾞ 75.87x2.62, EPDM, PTFE, FDA. 用途: ﾊｳｼﾞﾝｸﾞ F30/F31/F34, T14/T15.

    • Nr 21 Order code 52028179

      ｶﾞｽｹｯﾄ 67.5x2.9x1.5 VMQ/PTFE, 5個

      ｶﾞｽｹｯﾄｶﾊﾞｰ. 用途: ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ.

  • 15
    • Nr 15 Order code 52002449

      ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20 PA, o-ﾘﾝｸﾞ VMQ

      構成: ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, 合成樹脂. O-ﾘﾝｸﾞ 18.72 x 2.62 VMQ. 用途: PMC41/45, PMP41/45/46/48, ﾊｳｼﾞﾝｸﾞ F15 PMC51, PMP51/55, FMB50/51/52/53.

    • Nr 15 Order code 52005984

      ﾌﾟﾗｸﾞ 3p M12/M20, ｶﾞｽｹｯﾄ

      構成: 端子ﾌﾞﾛｯｸ, ｶﾞｽｹｯﾄ. 用途: PMP46/48, PMC51, PMP51/55, PMD55, FMB50/51/52/53.

    • Nr 15 Order code 52020762

      ﾌﾟﾗｸﾞ 2/7極, HAN7D, ｶﾞｽｹｯﾄ

      構成: ﾊｰﾃｨﾝｸﾞﾌﾟﾗｸﾞｾｯﾄ. 用途: FMB50/FMB51/FMB52/FMB53, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD55, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 15 Order code 71092709

      ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20 PA, O-ﾘﾝｸﾞ EPDM/PTFE

      構成: ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, 合成樹脂製. O-ﾘﾝｸﾞ 17.0x2.0 EPDM + PTFE/FDA. 用途: ﾊｳｼﾞﾝｸﾞ F30/31 PMC51, PMP51/55, FMB50/51/52/53, PMD55.

    • Nr 15 Order code 71092711

      ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20 金属, ｶﾞｽｹｯﾄ

      内容: ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, 金属. O-ﾘﾝｸﾞ 17.0x2.0 EPDM + PTFE/FDA. 用途: ﾊｳｼﾞﾝｸﾞ F15/F31 PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53. ﾊｳｼﾞﾝｸﾞ F30 PMD55.

    • Nr 15 Order code 71092712

      電線管口 G1/2, ｶﾞｽｹｯﾄ, ｱﾀﾞﾌﾟﾀ

      構成: ｶﾞｽｹｯﾄ 18.72x2.51 NBR 70. ｱﾀﾞﾌﾟﾀ M20 > G1/2. 非防爆. 用途: PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

    • Nr 15 Order code 71120017

      ﾌﾟﾗｸﾞﾊﾞﾙﾌﾞ, F30/F31, NBRｼｰﾙ

      構成: ﾌﾟﾗｸﾞ, ｼｰﾙ, ﾈｼﾞ. 用途: PMC51, PMP51/55, PMD55, FMB50/51/52/53.

    • Order code 71290825

      ｱｰｽ端子 T14/T15/T17, F30/F31

      構成: ｽﾌﾟﾘﾝｸﾞﾜｯｼｬ, ﾈｼﾞ, ｱｰｽﾊﾝﾄﾞﾙ, ｸﾗﾝﾌﾟ. 用途: PMC71, PMP71/PMP75, PMD70/PMD75, FMD71/FMD72, FMD77/FMD78, FMB70, ﾊｳｼﾞﾝｸﾞ T14/T15/T17. PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53, PMD55, ﾊｳｼﾞﾝｸﾞ F30/F31.

  • 40
    • Nr 40 Order code 71091670

      ﾃﾞｨｽﾌﾟﾚｲﾓｼﾞｭｰﾙVU340, Cbar/Dbar/Dpilot M

      ﾃﾞｼﾞﾀﾙﾃﾞｨｽﾌﾟﾚｲ, 3 ﾌﾟｯｼｭﾎﾞﾀﾝ, ｽﾅｯﾌﾟﾌﾞﾗｹｯﾄ. 用途: PMD55, PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53.

  • 30
  • 41
    • Nr 41 Order code 71094113

      ﾃﾞｨｽﾌﾟﾚｲﾎﾙﾀﾞ Cbar/Dbar/Dpilot M

      用途: ﾃﾞｨｽﾌﾟﾚｲﾓｼﾞｭｰﾙ VU340, PMD55, PMC51, PMP51/PMP55, FMB50/FMB51/FMB52/FMB53.

  • 65
    • Nr 65 Order code 52023572

      側面ｶﾞｽｹｯﾄ ｼﾘｺﾝ, 5個

      ﾌﾟﾛｾｽｶﾞｽｹｯﾄ ﾕﾆﾊﾞｰｻﾙﾌﾟﾛｾｽｱﾀﾞﾌﾟﾀ. FDA準拠. 用途: FMB50, FMB70, FMI51/FMI52, FTI51/FTI52/FTI55, PMC51.

    • Nr 65 Order code 71100719

      側面ｶﾞｽｹｯﾄ EPDM, 5個

      ﾌﾟﾛｾｽｶﾞｽｹｯﾄ ﾕﾆﾊﾞｰｻﾙｱﾀﾞﾌﾟﾀ. 用途: FMB50, FMB70, PMC51, PMP23.

    • Order code 71067434

      銘板(改訂), 非防爆製品用

      ﾌﾞﾗﾝｸ銘板. 非防爆製品が修正/変更されたときに新ｵｰﾀﾞｰ ｺｰﾄﾞを入力.

    • Order code 71102216

      取付ｾｯﾄ ｾﾗﾊﾞｰ,ﾃﾞﾙﾀﾊﾟｲﾛｯﾄ,ﾚﾍﾞﾙﾌﾚｯｸｽ

      材質: SUS316L相当. 用途: 壁/ﾊﾟｲﾌﾟ取付 (2"), PMC71, PMP71/75, FMB70, PMC51, PMP51/55, FMB50/51/52/53. FMP50/51/52/53/54/55/56/57.

    • Order code 71114172

      ｱﾀﾞﾌﾟﾀ Uni, DIN11851 DN40, 316L

      溝付ﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途: PMC51, FMB50.

    • Order code 71114173

      ｱﾀﾞﾌﾟﾀ UNI, DIN11851 DN50, 316L

      溝付ﾅｯﾄ,ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途: PMC51, FMB50..

    • Order code 71114174

      ｱﾀﾞﾌﾟﾀ UNI, DRD DN50, 65mm, 316L

      溝付きﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途: PMC51, FMB50.

    • Order code 71114176

      ｱﾀﾞﾌﾟﾀ UNI, ｸﾗﾝﾌﾟ 2", SUS316L相当

      溝付ﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途: PMC51, FMB50.

    • Order code 71114177

      ｱﾀﾞﾌﾟﾀ UNI, ﾊﾞﾘﾍﾞﾝﾄ N, 316L

      溝付ﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途: PMC51, FMB50.

    • Order code 71114178

      ｱﾀﾞﾌﾟﾀ UNI, DIN11851 DN40, 316L, 3.1材料証明

      溝付ﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途:PMC51, FMB50.

    • Order code 71114205

      ｱﾀﾞﾌﾟﾀ UNI, DIN11851 DN50, 316L, 3.1材料証明

      溝付ﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝｶﾞｽｹｯﾄﾌﾟﾛﾌｧｲﾙ. FDA, EHEDG, 3-A 準拠. 用途: PMC51, FMB50.

    • Order code 71114206

      ｱﾀﾞﾌﾟﾀ UNI, DRD DN50, 65mm, 316L,3.1材料証明

      溝付ﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途: PMC51, FMB50.

    • Order code 71114207

      ｱﾀﾞﾌﾟﾀ UNI, Clamp 2", 316L, 3.1 材料証明

      溝付ﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途: PMC51, FMB50.

    • Order code 71114208

      ｱﾀﾞﾌﾟﾀ UNI, ﾊﾞﾘﾍﾞﾝﾄ N, 316L, 3.1 材料証明

      溝付ﾅｯﾄ, ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A 準拠. 用途: PMC51_110_UNJ/UPJ, FMB50_110_UNJ/UPJ.

    • Order code 214880-0002

      Weld-in adapter UNI D65, 316L

      Flush mount process connection. Core hole: 65mm. Material: 316L. Seal: silicone profile gasket. FDA, EHEDG, 3-A compliant. Usage: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52006262

      溶接ｱﾀﾞﾌﾟﾀ UNI D85, SUS316L相当

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続. 径: 85mm. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. 用途: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52 PMC51, PMP23, PMP55, PMP75.

    • Order code 52010173

      溶接ｱﾀﾞﾌﾟﾀ UNI D85, SUS316L相当, 3.1

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続. 径: 85mm. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A準拠. 用途: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52010174

      溶接ｱﾀﾞﾌﾟﾀ UNI D65, SUS316L相当, 3.1

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続. 径: 65mm. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A準拠. 用途: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52024469

      溶接ｱﾀﾞﾌﾟﾀ G1-1/2, SUS316L相当

      ﾌﾟﾛｾｽ接続 G1-1/2. 材質: SUS316L相当. 溶接時には専用ﾀﾞﾐｰをお使いください. 用途: FMB50/FMB51/FMB52, FMB70, PMC51, PMC71, PMP51/PMP55, PMP71/PMP75.

    • Order code 52024470

      溶接ｱﾀﾞﾌﾟﾀ G1-1/2, SUS316L相当, 3.1 材料証明

      ﾌﾟﾛｾｽ接続 G1-1/2. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. 用途: FMB50/FMB51/FMB52, FMB70, PMC51, PMC71, PMP51/PMP52, PMP71/PMP75.

    • Order code 71114160

      溶接ｱﾀﾞﾌﾟﾀ 6" D85, SUS316L相当

      ﾌﾗｯｼｭﾏｳﾝﾄﾌﾟﾛｾｽ接続. 径: 85mm. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ FDA準拠. 用途: FMB50, FMB70.

    • Order code 71114171

      溶接ｱﾀﾞﾌﾟﾀ Uni 6" D85, SUS316L相当, 3.1 材料証明

      ﾌﾗｯｼｭﾏｳﾝﾄﾌﾟﾛｾｽ接続. 径: 85mm. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ FDA 準拠. 用途: FMB50, FMB70.

    • Order code 52002041

      溶接ｱﾀﾞﾌﾟﾀ DRD DN50, SUS316L相当

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続 材質: SUS316L相当. ｼｰﾙ: PTFE ﾌﾗｯﾄ. FDA 準拠. 用途: FMB50, FMB70, FMD78, FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMC51, PMC71, PMP51/PMP55, PMP75.

    • Order code 52011899

      溶接ｱﾀﾞﾌﾟﾀ DRD DN50, SUS316L相当, 3.1

      DRDﾌﾗﾝｼﾞ付き機器のﾌﾗｯｼｭﾏｳﾝﾄﾌﾟﾛｾｽ接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: PTFE ﾌﾗｯﾄ. FDA準拠. 用途: FMB50, FMB70, FMD78, FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMC51, PMC71, PMP51/PMP55, PMP75.

    • Order code 52024471

      溶接用ﾀﾞﾐｰ, ｱﾀﾞﾌﾟﾀ G1-1/2

      材質: 真鍮 溶接時の変形防止用 ｱﾀﾞﾌﾟﾀ 52024469 / 52024470

    • Order code 71114209

      溶接用ﾀﾞﾐｰ, ﾌﾗﾝｼﾞ DRD DN50, 65mm

      材質: 真鍮. DRDﾌﾗﾝｼﾞ 溶接時の変形防止用 52002041/916743-0000 および 52011899.

    • Order code 71114210

      溶接用ﾀﾞﾐｰ, ｱﾀﾞﾌﾟﾀ UNI D65/D85

      材質: 真鍮. 溶接ｱﾀﾞﾌﾟﾀ UNI 6" 溶接中の変形防止 52006262/52010173 および 214880-0002/52010174.

    • Order code 71114211

      溶接用ﾀﾞﾐｰ, ｱﾀﾞﾌﾟﾀ UNI 6" D65

      材質: 真鍮. 溶接ｱﾀﾞﾌﾟﾀ UNI 6" の溶接中の変形防止 71114160/71114171.

    • Order code 52024228

      ﾌﾗｯﾄｼｰﾙ 50x65x1 PTFE, FDA, 5個

      溶接ｱﾀﾞﾌﾟﾀ DRD-DN50に接着. ﾌﾗｯｼｭﾏｳﾝﾄ FTL50H/FTL51H, PMC51, 圧力計.

    • Order code 52006263

      ﾌﾟﾗｸﾞ用ｿｹｯﾄ 4p-125V, 4A-M12

      M12ﾌﾟﾗｸﾞ接続用ｿｹｯﾄ. 用途: M12ﾌﾟﾗｸﾞ

    • Order code 52010285

      ｹｰﾌﾞﾙ 4x0.34,ﾎﾞｯｸｽ M12,Cu Sn/Ni,90度,L=5m

      M12ﾌﾟﾗｸﾞｺﾈｸﾀ. 5m ｹｰﾌﾞﾙ PVC, Cu Sn/Ni ﾛｯｸﾅｯﾄ. 用途：FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 71114212

      ﾌﾟﾗｸﾞｺﾈｸﾀ M12 90度

      ｾﾙﾌｺﾝﾌｪｸｼｮﾅﾘ接続. 用途: M12ﾌﾟﾗｸﾞ.

    • Order code 71043886

      ｹｰﾌﾞﾙ PE, L=2m, 分離型ﾊｳｼﾞﾝｸﾞ

      接続ｹｰﾌﾞﾙ ｾﾝｻ>分離型ﾊｳｼﾞﾝｸﾞ. 用途: PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMB50/FMB51/FMB52/FMB70, PMC51/PMP51/PMP55.

    • Order code 71043888

      ｹｰﾌﾞﾙ PE, L=5m, 分離型ﾊｳｼﾞﾝｸﾞ

      接続ｹｰﾌﾞﾙ ｾﾝｻ>分離型ﾊｳｼﾞﾝｸﾞ. 用途: PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMB50/FMB51/FMB52/FMB70, PMC51/PMP51/PMP55.

    • Order code 71043889

      ｹｰﾌﾞﾙ PE, L=10m, 分離型ﾊｳｼﾞﾝｸﾞ

      接続ｹｰﾌﾞﾙ ｾﾝｻ>分離型ﾊｳｼﾞﾝｸﾞ. 用途: PMC71, PMP71/PMP75, PMD70/PMD75, FMD76/FMD77/FMD78, FMB50/FMB51/FMB52/FMB70, PMC51/PMP51/PMP55.

    • Order code 71070738

      ｹｰﾌﾞﾙ FEP, L=5m, 分離型ﾊｳｼﾞﾝｸﾞ

      接続ｹｰﾌﾞﾙ ｾﾝｻ>分離型ﾊｳｼﾞﾝｸﾞ. 用途: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.
