音叉式レベルスイッチ
Liquiphant FTL51C

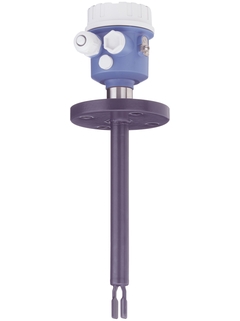

コーティング仕様Liquiphant FTL51C ©Endress+Hauser

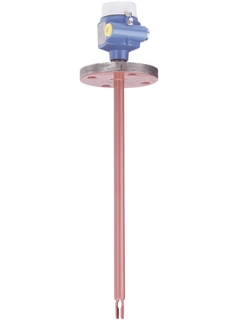

コーティング仕様Liquiphant FTL51C ©Endress+Hauser

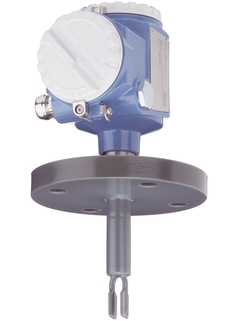

コーティング仕様Liquiphant FTL51C ©Endress+Hauser

音叉式の測定原理

恒久的な機能チェックを備えたLiquiphantは、液体用レベルスイッチとして最適

高い耐腐食性コーティング仕様の音叉式液体用レベルリミットスイッチ

Liquiphant FTL51Cは、伸長パイプと高い耐腐食性コーティング仕様のレベルリミットスイッチです。各国の防爆認証を取得しています。様々な産業に適したFTL51は、SIL2 / SIL3 (機能安全)に対する要件を満たしており、2次隔壁を備え、安全性と可用性を確実なものにしています。測定値は、信頼性が高く、測定物特性、流量、液流、気泡、泡沫、振動、付着物の影響を受けません。

  • 利点

    • IEC 61508/IEC 61511-1に準拠したSIL2/SIL3の機能安全を必要とする安全システムで使用可能

    • 様々な種類の樹脂やエナメルによるコーティングを選択できるため、様々な腐食性液体に使用可能

    • 国際防爆認証およびオーバーフロー防止認証(WHG)

    • 校正不要のため立上げが簡単

    • 機械的可動部品なし:メンテナンスフリー、消耗なし、長寿命。音叉フォークの損傷監視:機能を保証

    • 環境を保護する2次隔壁

    • あらゆるアプリケーション向けに標準で用意されている様々なプロセス接続

  • アプリケーション

    高い耐腐食性コーティング仕様の液体用レベルリミットスイッチ

    • プロセス接続:フランジおよびサニタリプロセス接続(FDA認証材質:PFA)

    • プロセス温度:-50~+150 °C(-58~+302 °F)

    • プロセス圧力:-0.1~+4 MPa(-14.5~+580 psi)

    • センサ材質:ECTFE、PFA(エドロン、ルビーレッド、導電性樹脂)、エナメル

    • 国際防爆認定、オーバーフロー防止(WHG)、サニタリー証明、船級認定、SIL

Details

  • 測定原理

    音叉 液体

  • 特性 / アプリケーション

    帯電防止コーティングを使用し腐食性のある媒体から保護
    モジュール式ハウジング
    多種のプロセス接続
    アナログおよびバスインターフェース
    様々な認証(例: Ex、WHG)
    最大3mまでパイプ伸長 (6m オプション)

  • 特徴

    泡検知
    密度変化の検知
    安全隔壁

  • 電源 / 通信

    PROFIBUS PA
    AC 19...253 V、2線
    DC-PNP 10...55 V、3線
    DPDT、AC 19...253 V、DC 10...55 V
    8/16mA、DC 11...36 V
    NAMUR
    PFM、2線
    NAMUR テストボタン付き

  • 周囲温度

    -50 °C...+70 °C
    (-58 °F...+158 °F)

  • プロセス温度

    -50 °C...+150 °C
    (-58 °F...+302 °F)
    要問合せ 最高230 °C / 450°Fまで

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    真空...4 MPa
    (真空...580 psi)

  • 最小密度

    0.5g/cm³ (0.4g/cm³ オプション)

  • 主要接液部

    ECTFE
    PFA (エドロン)
    PFA (ルビーレッド)
    PFA (導電)
    エナメル

  • プロセス接続

    フランジ:

    DN25...DN100、

    ASME 1"...3"、

    JIS RF10 K 50

  • サニタリ プロセス接続

    PFA (Edlon)に準拠したFDA

  • センサ長

    ECTFE、PFA 130mm、148mm...3000mm
    (ECTFE、PFA 5.12"、5.83"...118")
    エナメル 130mm、148mm...1200mm
    (エナメル 5.12"、5.83"...47.24")

  • 通信

    PROFIBUS PA
    AC 19...253 V
    DC-PNP 10...55 V
    AC 19...253 V または DC 10...55 V
    8/16mA、DC 11...36 V
    NAMUR
    PFM

  • 規格適合証明書/認証

    ATEX, FM, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI

  • 安全認証

    オーバーフロー防止 WHG

    SIL2/ SIL3

  • 設計認証

    EN 10204-3.1

  • 船級認定

    GL/ABS/DNV

  • オプション

    オイル&ガスインダストリーに適した堅牢なステンレスハウジング

  • コンポーネント

    FTL325P/FTL375P インターフェース PFM
    FTL325N/FTL375N インターフェース NAMUR

  • 測定原理

    音叉式密度測定

  • 特性 / アプリケーション

    Liquiphant M デンシティ
    デンシティコンピュータ FML621
    (温度と圧力測定)

    帯電防止コーティングにより腐食性の高い測定物に対する保護を強化

    モジュール式ハウジング

    多様なプロセス接続

    パイプ伸長:最大3 m(6 m(オプション))

  • 電源 / 通信

    トランスミッタ電源 (MUS)

  • 周囲温度

    -50...80°C

    -50...60°C 危険場所アプリケーション用

  • プロセス温度

    0...80 °C (validity of accuracy data)

    -50...0°C / 80...150 °C (with reduced technical data)

  • プロセス圧力(絶対圧力)

    0~2.5 MPa

    >2.5~4 MPa

  • 接液部

    ECTFE、PFA、エナメル

  • センサ長

    115~3000 mm

    (測定対象に応じて異なる)

  • 出力

    パルス

  • 規格適合証明書/認証

    ATEX、FM、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI

  • 特徴

    ReadWin2000で設定

  • コンポーネント

    密度コンピュータ FML621

  • その他の認証

    SIL2/ SIL3

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52002698

      カバー F13 Ex アルミニウム, ガスケット O-リング付EPDM

      O-リング EPDM. 用途: F13 アルミニウム ハウジング, Ex d.

    • Nr 20 Order code 52002699

      カバー F17 アルミニウム, ガスケット O-リング付EPDM

      O-リング EPDM. 用途: ハウジング F17 アルミニウム.

    • Nr 20 Order code 52005266

      F15ハウジングSUS316L用蓋

      材質:SUS316L相当 リキファント-M

    • Nr 20 Order code 52006903

      カバー T13 アルミニウム, ガスケット EPDM

      O-リング EPDM. 用途: ハウジング T13 アルミニウム.

    • Nr 20 Order code 52025606

      カバー F16 グレー, PBTP, ガスケット

      ガスケット EPDM. 用途: ハウジング F16 ポリエステル, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Nr 20 Order code 52025790

      透明カバー F16 , ガスケット

      ガスケット EPDM. 用途: ハウジング F16 ポリエステル.

    • Nr 20 Order code 52027000

      カバー F15 SUS316L相当, ガスケット

      ガスケット 67.5x2.9x1.5, VMQ/PTFE. 用途: ハウジング F15, ステンレススチール.

    • Nr 20 Order code 52027002

      ガラス窓付カバー F15 SUS316L相当, ガスケット

      点検窓: ガラス. ガスケット 67.5x2.9x1.5, VMQ/PTFE. 用途: ハウジング F15 ステンレススチール.

    • Nr 20 Order code 52028207

      PC窓付カバー F15, SUS316L相当, ガスケット

      点検窓: ポリカーボネイト PC. ガスケット 67.5x2.9x1.5, VMQ/PTFE. 用途: ハウジング F15 ステンレススチール. PMC41/45, PMP45/45/46/48, EEx ia (本質安全)対象外. PMC51, PMP51/55, FMB50/51/52/53.

    • Nr 20 Order code 71114754

      カバー F27 SUS316L相当, ガスケット EPDM

      材質: SUS316L相当. O-リング 70,0x3,0 EPDM. 用途: ステンレススチールハウジング F27.

  • 12
    • Nr 12 Order code 52004236

      アダプタセット ハウジング/電子部 FTL5x/7x

      固定セット, 構成: 固定リング 301. アダプタリング PPA. 用途: リキファント M/リキファント S.

  • 21
    • Nr 21 Order code 52004137

      O-リング 71.0x3.55 EPDM, 5個

      用途: カバー, ポリエステル ハウジング F16.

    • Nr 21 Order code 52004277

      シーリングセット EPDM,カバー F13/17/18/27,10個

      構成: 10x O-リング 70.0x3.0 EPDM.

    • Nr 21 Order code 52008495

      シーリングセット EPDM 73.0x3.0, 10個

      用途: カバー.

    • Nr 21 Order code 52028179

      ガスケット 67.5x2.9x1.5 VMQ/PTFE, 5個

      ガスケットカバー. 用途: ハウジング F15 ステンレススチール.

    • Nr 21 Order code 71114756

      シーリングセット FVQM, カバー F27, 3個

      構成: 3x O-リング 70.0x3.0 FVQM.

  • 15
    • Nr 15 Order code 52002447

      電線管口 G1/2, ガスケット

      構成: アダプタ M20 > G1/2, SUS316L相当. ガスケット NBR. ブラインドプラグ G1/2. 用途: PMC41/PMC45, PMP41/PMP45/PMP46, FTL50/FTL50H/ FTL51/FTL51H/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85.

    • Nr 15 Order code 52002448

      電線管口 NPT1/2, ガスケット

      構成: アダプタ M20 > NPT1/2, SUS304相当. ガスケット NBR. ブラインドプラグ NPT1/2. 用途: セラバー M, リキファント M. アダプタ M20 > NPT1/2, SUS316L相当. ガスケット NBR. プラグ NPT1/2. 用途: PMC41/PMC45, PMP41/PMP45/PMP46, FTL50/FTL50H/ FTL51/FTL51H/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85.

    • Nr 15 Order code 52004133

      アダプタセット 電線管口 NPT1/2

      用途: ハウジング F16 ポリエステル.

    • Nr 15 Order code 52004134

      アダプタセット ケーブルグランド M20

      用途: ハウジング F16 ポリエステル.

    • Nr 15 Order code 52004135

      アダプタセット 電線管口 G1/2

      用途: ハウジング F16 ポリエステル.

    • Nr 15 Order code 52004278

      防水栓 M20, ガスケット

      構成: ケーブルグランド M20. O-リング EPDM. 用途: FTL50/FTL50H/ FTL51/FTL51H/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85.

  • 25
    • Nr 25 Order code 52007103

      カバーT13"端子"アルミニウム,ガスケット O-リング付EPDM

      O-リング EPDM. 用途: 端子部, ハウジング T13 アルミニウム.

  • 30
    • Nr 30 Order code 52002304

      エレクトロニックインサート FEL51 AC19-253V

      レベルスイッチ 2線式. ハードウェアバージョン 01.00. ソフトウェアバージョン 01.00.01. 用途: リキファント M/S (高温用).

    • Nr 30 Order code 52002305

      エレクトロニックインサート FEL52 DC10-55V-PNP

      レベルスイッチ 3線式. ハードウェアバージョン 01.00. ソフトウェアバージョン 01.00.01. 用途: リキファント M/S (高温用).

    • Nr 30 Order code 52002306

      エレクトロニックインサート FEL54 リレー DPDT

      AC19-253V/DC19-55V. ハードウェアバージョン 01.00. ソフトウェアバージョン 01.00.01. 用途: リキファント M/S (高温用).

    • Nr 30 Order code 52002307

      エレクトロニックインサート FEL55 DC11-36V

      レベルスイッチ 2線式 4-20mA. ハードウェアバージョン 01.00. ソフトウェアバージョン 01.00.01. 用途: リキファント M/S (高温用).

    • Nr 30 Order code 52002308

      エレクトロニックインサート FEL56 NAMUR

      レベルスイッチ 2線式. ハードウェアバージョン 01.01. ソフトウェアバージョン 01.00.01. 用途: リキファント M/S (高温用).

    • Nr 30 Order code 52002309

      エレクトロニックインサート FEL57 PFM

      レベルスイッチ 2線式. ハードウェアバージョン 01.01. ソフトウェアバージョン 01.00.01. 用途: リキファント M/S (高温用).

    • Nr 30 Order code 52006454

      エレクトロニックインサート FEL58 NAMUR

      レベルスイッチ 2線式 + プッシュボタン. ハードウェアバージョン 01.02. ソフトウェアバージョン 01.00.01. 用途: リキファント M/S (高温用).

    • Nr 30 Order code 71027201

      エレクトロニックインサート FEL50D 密度/濃度

      ハードウェアバージョン 01.00. ソフトウェアバージョン 01.00.00. 用途: FTL50/FTL50H/FTL51/FTL51C/FTL51H + FML621. WHGには適していません.

    • Nr 30 Order code 71074953

      エレクトロニックインサーFEL50A,PA,HW02.00,SW01.03.00

      PROFIBUS PA. ハードウェアバージョン 02.00. ソフトウェアバージョン 01.03.00. 消費電流: 12,5mA+/-1,0mA. 用途: リキファント M/S (高温用).

    • Order code 52005977

      潤滑剤 "SYNTHESO GLEP1" (チューブ 8g)

    • Order code 71127760

      保護カバー F16 ハウジング

      用途: FTL5x, FTL7x, FTL8x, FTM2x, FTM5x, FMI21,FMI5x, FTI5x, FTI7x, FTW3x, FDR56, FQR56, FTR20.

    • Order code 71040497

      日除けカバー F13/F17/F18/F27

      用途: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71067434

      銘板(改訂), 非防爆製品用

      ブランク銘板. 非防爆製品が修正/変更されたときに新オーダー コードを入力.
