Proline Prosonic Flow 91W
超音波流量計の測定原理

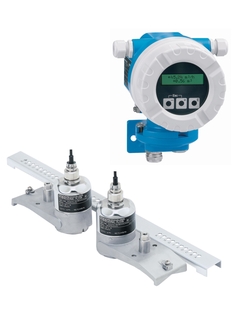

超音波流量計 - Proline Prosonic Flow 91W ©Endress+Hauser

超音波流量計の測定原理

計測性能を最大限にする自動周波数スキャンを搭載し、コストパフォーマンスの高いを変換器を採用

超音波流量センサ Prosonic Flow W は上下水アプリケーションに最適なクランプオン型センサです。Prosonic Flow 91Wは、コストパフォーマンスの高い操作ボタン付きProsonic Flow 91変換器を実装しており、水処理アプリケーションにおける流量監視に最適です。

  • 利点

    • 設備投資のコストを削減 – 最大4000Aまでの外径の配管に適合し、コスト効率が向上

    • 追加のリークポイントが発生しない - 配管の外側から測定

    • プロセスの可視化 – 診断機能

    • 経済的な変換器 – 標準的なアプリケーションに対応

    • 迅速かつ確実な設定 – クイックセットアップメニュー

    • 保守用データの自動リカバリ

  • アプリケーション

    • 測定原理は、圧力、密度、温度、導電率、粘度の影響をほとんど受けません。

    • プロセス水、塩水、脱イオン水、飲用水、廃水のクランプオン型流量測定に最適です。

    機器の特長:

    • 流体温度:–20 ~ +80 °C(-4 ~ +176 °F)

    • 保護等級IP68(Type 6P 容器)

    • IEC 68-2-6準拠の衝撃および振動耐性

    • アルミニウムフィールド変換器ハウジング

    • 2行表示、プッシュボタン操作

    • HART

機能と仕様

戻る

Details

  • 測定原理

    超音波式

  • 製品

    計測性能を最大限にする自動周波数スキャンを搭載し、コストパフォーマンスの高い変換器を採用した流量計。プロセス水、塩水、脱イオン水、飲用水、廃水のクランプオン型流量測定に最適。

  • センサの特長

    設備投資のコストを削減 – 最大4000Aまでの外径の配管に適合し、コスト効率が向上追加のリークポイントが発生しない - 配管の外側から測定 プロセスの可視化 – 診断機能。プロセス温度: –20~+80 °C (-4~+176 °F)。保護等級 IP68 (Type 6P 容器)、水中配管用

  • 変換器の特長

    経済的な変換器 – 標準的なアプリケーションに対応。迅速かつ確実な設定 – クイックセットアップメニュー。保守用データの自動リカバリ。アルミニウムフィールド変換器ハウジング。2行表示、プッシュボタン。

  • 呼び口径レンジ

    シングルチャンネル、1または2パス:15~2000 mm (1/2~80")

  • 溶接材質

    クランプオンシステム:
    センサホルダ 1.4308/CF-8
    センサハウジング 1.4301/SUS304相当
    ストラップバンド 1.4301/SUS304相当

  • 計測値

    体積流量、音速、流速、信号強度、積算計

  • 最大測定誤差

    体積流量:
    ± 3% o.r.(呼び口径 15Aの場合)
    ± 2% o.r.(呼び口径 25~200 mmの場合)
    ± 2% o.r.(>呼び口径 200Aの場合)

  • 測定範囲

    0.3~10 m/s (1~33 ft/s)

  • 最大プロセス圧力

    N/A

  • 測定物のプロセス温度

    -20~+80°C (-4~+176 °F)
    0~+130°C (32~+265 °F) オプション

  • 周囲温度レンジ

    -20~+60 °C (-4~+140 °F)

  • センサハウジングの材質

    N/A

  • 変換器ハウジングの材質

    AlSi10Mg、コーティング

  • 保護等級

    変換器のIP67、type 4X
    センサのIP67 type 4X
    センサのIP68 type 6P (オプション)IP67 NEMA 4X

  • 表示 / 操作

    2行表示、バックライト付き、3プッシュボタン

  • 出力

    1x4-20 mA HART(アクティブ)
    1xパルス/周波数/スイッチ出力(パッシブ)

  • 入力

    N/A

  • デジタル通信

    HART

  • 電源

    AC 85~250 V
    20~28 V
    DC 11~40 V

  • 防爆認証

    非危険場所
    FM、CSA

  • その他の認証、証明

    流量計検証(15A、25A、40A、50A、100Aのみ)
    EAC マーキング

  • 製品の安全性

    CE、C-Tick、EACマーキング

  • 計測に関する認定および認証

    流量計検証(15A、25A、40A、50A、100Aのみ)
