Proline Promass 83A
コリオリ質量流量計

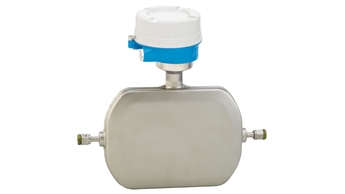

コリオリ質量流量計 Proline Promass 83A ©Endress+Hauser

高機能変換器をもった小流量計測用シングルチューブ流量計

Promass Aは、低圧および高圧における小流量の液体および気体の高精度測定機器です。光学式タッチスイッチ、4行表示ディスプレイとバッチ処理および濃度計測用ソフトウェアオプションや診断機能などの拡張機能を備えたPromass 83変換器を組み合わせることで、Promass 83Aは、要求の高いさまざまなアプリケーションにおいて、少量の液体および気体を高精度で計測します。

  • 利点

    • 最高のプロセス安全性 – 排水性に優れた計測チューブ設計

    • 測定ポイントの削減 - 1台で多変数測定可能(流量、密度、温度)

    • 省スペース - 上流側および下流側直管長が不要

    • 品質の向上 - アドバンストダイアグ、バッチ機能および濃度測定等のソフトウェアオプションを用意

    • 柔軟なデータ転送オプション - さまざまな通信方式に対応

    • 自動データ復旧

  • アプリケーション

    • コリオリの測定原理は粘度や密度等の測定流体特性の影響を受けません。

    • 連続プロセス制御における少量液体または気体の高精度計測。

    機器特長

    • 呼び口径:1A~4A(1/24"~1/8")

    • プロセス圧力:最大40 MPa(5800 psi)

    • 流体温度:最高+200 °C(+392 °F)

    • 4行表示、光学式タッチスイッチ、バックライト付

    • 一体型または分離型

    • HART,PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP

Details

  • 測定原理

    コリオリ式

  • 特性 / アプリケーション

    小流量高精度測定用 シングルチューブ計測システム。

  • 周囲温度

    -20...+65°C
    (-4...+140°F)

  • プロセス温度

    -50...+200°C
    (-58...+392°F)

  • プロセス圧力(絶対圧力)

    PN 16...400
    Cl 150...600
    JIS 10...63K

  • 接液部

    SUS890L相当/1.4539

    アロイ C22/2.4602

  • 出力

    4...20 mA
    パルス/周波数 (10KHz)、アクティブ/パッシブ
    リレー/ステータス

  • 規格適合証明書/認証

    ATEX
    FM
    CSA

  • 測定原理

    コリオリ式

  • 製品

    小流量用シングルチューブの流量計、拡張変換器機能付き。液体および気体の小流量精密計測。連続プロセス制御用。

  • センサの特徴

    最高のプロセス安全性 – 排水性に優れた計測チューブ設計。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。呼び口径: 1~4 mm (¹⁄₂₄~¹⁄₈")。プロセス圧力 最大 40 MPa (5800 psi)。

  • 変換器の特長

    クオリティ - 充填&投与、密度、拡張診断機能用ソフトウェア。フレキシブルなデータ転送オプション – さまざまな通信方式。自動データ復旧。4行表示、バックライト、タッチコントロールディスプレイ。一体型または分離型。

  • 呼び口径レンジ

    1~ 4 mm (¹⁄₂₄~¹⁄₈")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022); 1.4404 (SUS316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量 (液体): ±0.1 %
    体積流量 (液体): ±0.1 %
    質量流量 (気体): ±0.5 %
    密度 (液体): ±0.0005 g/cm³

  • 測定範囲

    0~450 kg/h (0~16.5 lb/min)

  • 最大プロセス圧力

    PN 40、Class 300、20K、40 MPa (5800 psi)

  • 測定物のプロセス温度

    –50~+200 °C (–58~+392 °F)

  • 周囲温度レンジ

    標準: –20~+60 °C (–4~+140 °F)
    オプション: –40~+60 °C (–40~+140 °F)

  • センサハウジングの材質

    1.4301 (SUS304相当)、耐食性

  • 変換器ハウジングの材質

    粉体塗装アルミダイカスト
    1.4301(SUS 304相当)、シート
    CF3M(SUS 316L相当)、鋳造

  • 保護等級

    IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール (外部から操作可能)
    ローカルディスプレイおよび操作ツールから設定可能

  • 出力

    4xモジュラー出力:
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
    パルス/周波数/スイッチ出力 (パッシブ)
    リレー

  • 入力

    2xモジュラー入力:
    ステータス
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)

  • デジタル通信

    HART、PROFIBUS PA/DP、FOUNDATION フィールドバス、Modbus RS485、
    EtherNet/IP

  • 電源

    DC 16~62 V
    AC 85~260 V (45~65 Hz)
    AC 20~55 V (45~65 Hz)

  • 防爆認証

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • その他の認証、証明

    3.1材料証明、認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR、SIL
    CRN
    3-A

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    3-A

  • 測定原理

    コリオリ式

  • 製品

    The single‐tube flowmeter for smallest quantities with extended transmitter functionality. Measuring accurately smallest quantities of liquids and gases for continuous process control.

  • センサの特徴

    Highest process safety – self‐drainable measuring tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Nominal diameter: DN 1 to 4 (¹⁄₂₄ to ¹⁄₈"). Process pressure up to 400 bar (5800 psi).

  • 変換器の特長

    Quality – software for filling & dosing, density & concentration, advanced diagnostics. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote version.

  • 呼び口径レンジ

    DN 1 to 4 (¹⁄₂₄ to ¹⁄₈")

  • 溶接材質

    Measuring tube: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
    Connection: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

  • 計測値

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • 最大測定誤差

    Mass flow (liquid): ±0.1 %
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • 測定範囲

    0 to 450 kg/h (0 to 16.5 lb/min)

  • 最大プロセス圧力

    PN 40, Class 300, 20K, 400 bar (5800 psi)

  • 測定物のプロセス温度

    –50 to +200 °C (–58 to +392 °F)

  • 周囲温度レンジ

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • センサハウジングの材質

    1.4301 (304), corrosion resistant

  • 変換器ハウジングの材質

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • 保護等級

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • 表示 / 操作

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • 出力

    4 modular outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)
    Relay

  • 入力

    2 modular inputs:
    Status
    0‐20 mA (active)/4‐20 mA (active/passive)

  • デジタル通信

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • 電源

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • 防爆認証

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • 製品の安全性

    CE, C-tick, EAC marking

  • 機能安全性

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • 計測に関する認定および認証

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 material

  • サニタリ認定および認証

    3-A

  • 測定原理

    コリオリ式

  • 製品

    小流量用シングルチューブの流量計、拡張変換器機能付き。液体および気体の小流量精密計測。連続プロセス制御用。

  • センサの特徴

    最高のプロセス安全性 – 排水性に優れた計測チューブ設計。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。呼び口径: 1~4 mm (¹⁄₂₄~¹⁄₈")。プロセス圧力 最大 40 MPa (5800 psi)。

  • 変換器の特長

    クオリティ - 充填&投与、密度、拡張診断機能用ソフトウェア。フレキシブルなデータ転送オプション – さまざまな通信方式。自動データ復旧。4行表示、バックライト、タッチコントロールディスプレイ。一体型または分離型。

  • 呼び口径レンジ

    1~4 mm (¹⁄₂₄~¹⁄₈")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022); 1.4404 (SUS316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量(液体): ±0.1 %
    体積流量(液体): ±0.1 %
    質量流量(気体): ±0.5 %
    密度(液体): ±0.0005 g/cm³

  • 測定範囲

    0~450 kg/h (0~16.5 lb/min)

  • 最大プロセス圧力

    PN 40、Class 300、20K、40 MPa (5800 psi)

  • 測定物のプロセス温度

    –50~+200 °C (–58~+392 °F)

  • 周囲温度レンジ

    標準: –20~+60 °C (–4~+140 °F)
    オプション: –40~+60 °C (–40~+140 °F)

  • センサハウジングの材質

    1.4301 (SUS304相当)、耐食性

  • 変換器ハウジングの材質

    粉体塗装アルミダイカスト
    1.4301(SUS 304相当)、シート
    CF3M(SUS 316L相当)、鋳造

  • 保護等級

    IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール (外部から操作可能)
    ローカルディスプレイおよび操作ツールから設定可能

  • 出力

    4xモジュラー出力:
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
    パルス/周波数/スイッチ出力 (パッシブ)
    リレー

  • 入力

    2xモジュラー入力:
    ステータス
    0‐20 mA(アクティブ)/4‐20 mA(アクティブ/パッシブ)

  • デジタル通信

    HART、PROFIBUS PA/DP、FOUNDATION フィールドバス、Modbus RS485、
    EtherNet/IP

  • 電源

    DC 16~62 V
    AC 85~260 V (45~65 Hz)
    AC 20~55 V (45~65 Hz)

  • 防爆認証

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • その他の認証、証明

    3.1材料証明、認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR、SIL
    CRN
    3-A

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    3-A
