Proline Promass G 100
コリオリ質量流量計

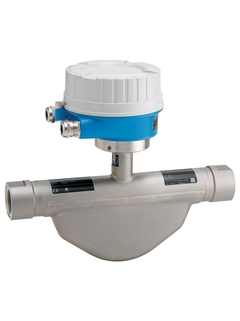

コリオリ質量流量計 - Proline Promass G 100 ©Endress+Hauser

コリオリ流量計測定原理

Proline Web サーバー

小型変換器付きの最もコンパクトな高圧アプリケーション向け流量計

Promass Gは35 MPa (5080psi)までの高圧アプリケーションにおける液体及び気体の安全且つ正確な測定を提供します。 破裂板およびネジ接続は、簡単且つ安全なインテグレーションを提供します。非常に小さい変換器ハウジングを採用したことにより、小さい設置面積で最大パのフォーマンスを提供します。Promass G 100はスペースの厳しいアプリケーション用にデザインされているため、システムインテグレータやスキッドビルダ、装置製造メーカーなどの要望にかなう選択肢です。

  • 利点

    • 簡単かつ安全なプロセス統合 - ネジ込み接続

    • 測定点の削減 - 1台で多変数測定可能(流量、密度、温度)

    • 省スペース - 上流側および下流側直管長が不要

    • 省スペース変換器 - 小さい設置面積で最大限の機能を発揮

    • 追加のソフトウェアやハードウェアなしで現場操作の時間節約が可能 - Web サーバー内蔵

    • 検証機能を内蔵 - Heartbeat Technology

  • アプリケーション

    • この測定原理は粘度や密度等の測定流体特性の影響を受けません。

    • 高圧アプリケーションにおける液体および気体の高精度計測に。

    機器特長

    • プロセス接続としての内ネジ

    • プロセス圧力: 最大35MPa(5080psi)

    • 破裂板 もご用意

    • 高堅牢性のウルトラコンパクトハウジング

    • M12プラグコネクタ

    • 現場表示も可能

Details

  • 測定原理

    コリオリ式

  • 製品

    分離型で最大4つのI/Oを備えた高精度かつ堅牢な流量計。厳しいプロセス条件下での液体および気体の高精度測定。

  • センサの特徴

    プロセスの安全性 – 変動する環境や厳しい環境の影響を受けない。より少ないプロセス測定点 - 多変数測定(流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。質量流量:測定誤差±0.05 %(プレミアム校正)。流体温度:-196~+350 °C(-320~+662 °F)。

  • 変換器の特長

    プロセスと診断情報へのフルアクセス - 多数の入出力とフィールドバスを自由に組み合わせることが可能。複雑さおよび多様性の緩和 – 任意に設定可能なI/O機能。統合検証 - Heartbeat Technology。分離型で最大4個の入出力付き。バックライト付きディスプレイ、タッチコントロール、WLANアクセス。

  • 呼び口径レンジ

    8~250 mm(⅜~10")

  • 溶接材質

    計測チューブ:1.4539(SUS 890L相当);1.4404(SUS 316または316L相当);アロイC22、2.4602(UNS N06022)
    接続:1.4404(SUS 316または316L相当);アロイC22、2.4602(UNS N06022);1.4301(F304)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量(液体):±0.10 %(標準), 0.05 %(オプション)
    体積流量(液体):±0.10 %
    質量流量(気体):±0.35 %
    密度(液体):±0.0005 g/cm³

  • 測定範囲

    0~2,200,000 kg/h(0~80,840 lb/min)

  • 最大プロセス圧力

    PN 100、Class 600、63K

  • 測定物のプロセス温度

    標準:–50~+150 °C(–58~+302 °F)
    オプション:–50~+240 °C(–58~+464 °F)
    高温(オプション):–50~+350 °C(–58~+662 °F)
    オプション:–196~+150 °C(–320~+302 °F)

  • 周囲温度レンジ

    標準:–40~+60 °C(–40~+140 °F)
    オプション:–60~+60 °C(–76~+140 °F)

  • センサハウジングの材質

    標準:1.4301(SUS 304相当)、耐食性
    オプション:1.4404(SUS 316L相当)
    センサ接続ハウジング(標準):AlSi10Mg、コーティング
    センサ接続ハウジング(オプション):1.4301(SUS 304相当);1.4404(SUS 316L相当);1.4409(CF3M)(SUS 316L相当と同等)

  • 変換器ハウジングの材質

    AlSi10Mg、コーティング;1.4409(CF3M)SUS 316L相当と同等;ポリカーボネート

  • 保護等級

    分離型センサ(標準):IP66/67、Type 4X容器
    分離型センサ(オプション):IP69。
    分離型変換器:IP66/67、Type 4X容器

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール(外部から操作可能)
    現場表示器および操作ツールから設定可能

  • 出力

    4つの出力:
    4-20 mA HART(アクティブ/パッシブ)
    4-20 mA WirelessHART
    4-20 mA(アクティブ/パッシブ)
    パルス/周波数/スイッチ出力(アクティブ/パッシブ)
    ダブルパルス出力(アクティブ/パッシブ)
    リレー出力

  • 入力

    ステータス入力
    4~20 mA入力

  • デジタル通信

    HART、PROFIBUS PA、FOUNDATIONフィールドバス、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

  • 電源

    DC 24 V
    AC 100~230 V
    AC 100~230 V / DC 24 V(非危険場所)

  • 防爆認証

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • 製品の安全性

    CE、C-Tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正(ISO/IEC 17025に準拠)
    Heartbeat Technologyにより、ISO 9001:2008 - Section 7.6 a(TÜV証明書)に準拠した検証のトレーサビリティの要求に対応
    MI-005(水以外の液体、炭化水素、低温液体)
    NTEP(水以外の液体、LPG、低温液体)
    MC(水以外の液体、低温液体)

  • 圧力認定と認証

    PED、CRN、AD 2000

  • 材料証明

    3.1 材料証明
    NACE MR0175/MR0103、PMI;EN ISO、ASME、NORSOKに準拠した溶接試験

  • サニタリ認定および認証

    3-A、EHEDG

  • 測定原理

    コリオリ式

  • 製品

    超小型変換器で高圧対応用小型センサ。高圧アプリケーションにおける液体および気体の高精度計測。

  • センサの特徴

    簡単かつ安全なプロセス統合 - ネジ接続。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。プロセス接続は内ネジ。プロセス圧 最大 35 MPa (5080 psi)。

  • 変換器の特長

    小型変換器 – 省設置スペース。追加ソフトウェアやハードウェアなしで時間短縮ローカルオペレーション – Webサーバー搭載。統合検証 – Heartbeat Technology™。堅牢な超小型変換器ハウジング。設定済みのプラグコネクタ。

  • 呼び口径レンジ

    8~25 mm (⅜~1")

  • 溶接材質

    計測チューブ: 1.4435 (SUS316L相当)
    接続: 1.4404 (SUS316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度

  • 最大測定誤差

    質量流量 (液体): ±0.15 %
    体積流量 (液体): ±0.15 %
    質量流量 (気体): ±0.75 %
    密度 (液体): ±0.0005 g/cm³

  • 測定範囲

    0~18,000 kg/h (0~662 lb/min)

  • 最大プロセス圧力

    35 MPa (5080 psi)

  • 測定物のプロセス温度

    –50~+150 °C (–58~+302 °F)

  • 周囲温度レンジ

    –40~+60 °C (–40~+140 °F)
    オプション: –50~+60 °C (–58~+140 °F)

  • センサハウジングの材質

    1.4301 (SUS304相当)、耐食性

  • 変換器ハウジングの材質

    小型: AlSi10Mg、コーティング
    小型/超小型: 1.4301 (SUS304相当)

  • 保護等級

    IP66/67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト(ローカルオペレーションなし)
    ウェブブラウザおよびオペレーションツールで設定可能

  • 出力

    4‐20 mA HART (アクティブ)
    パルス/周波数/スイッチ出力 (パッシブ)

  • 入力

    なし

  • デジタル通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 電源

    DC 20~30 V

  • 防爆認証

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • 製品の安全性

    CE、C-Tick

  • 計測に関する認定および認証

    認定校正施設での校正 (ISO/IEC 17025準拠)
    Heartbeat Technologyにより、ISO 9001:2008 - Section 7.6 a (TÜV 証明書)に準拠した検証のトレーサビリティの要求に対応。

  • 材料証明

    3.1 材料証明

  • 測定原理

    コリオリ式

  • 製品

    超小型変換器で高圧対応用小型センサ。高圧アプリケーションにおける液体および気体の高精度計測。

  • センサの特徴

    簡単かつ安全なプロセス統合 - ネジ接続。 プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。 設置スペースの削減 - 上流側/下流側直管長不要。 プロセス接続は内ネジ。 プロセス圧 最大 35 MPa (5080 psi)。

  • 変換器の特長

    小型変換器 – 省設置スペース。追加ソフトウェアやハードウェアなしで時間短縮ローカルオペレーション – Webサーバー搭載。統合検証 – Heartbeat Technology™。堅牢な超小型変換器ハウジング。設定済みのプラグコネクタ。

  • 呼び口径レンジ

    8~25 mm (⅜~1")

  • 溶接材質

    計測チューブ: 1.4435 (SUS316L相当)
    接続: 1.4404 (SUS316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度

  • 最大測定誤差

    質量流量 (液体): ±0.15 %
    体積流量 (液体): ±0.15 %
    質量流量 (気体): ±0.75 %
    密度 (液体): ±0.0005 g/cm³

  • 測定範囲

    0~18,000 kg/h (0~662 lb/min)

  • 最大プロセス圧力

    35 MPa (5080 psi)

  • 測定物のプロセス温度

    –50~+150 °C (–58~+302 °F)

  • 周囲温度レンジ

    –40~+60 °C (–40~+140 °F)
    オプション: –50~+60 °C (–58~+140 °F)

  • センサハウジングの材質

    1.4301 (SUS304相当)、耐食性

  • 変換器ハウジングの材質

    小型: AlSi10Mg、コーティング
    小型/超小型: 1.4301 (SUS304相当)

  • 保護等級

    IP66/67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト(ローカルオペレーションなし)
    ウェブブラウザおよびオペレーションツールで設定可能

  • 出力

    4‐20 mA HART (アクティブ)
    パルス/周波数/スイッチ出力 (パッシブ)

  • 入力

    なし

  • デジタル通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 電源

    DC 20~30 V

  • 防爆認証

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • 製品の安全性

    CE、C-Tick

  • 計測に関する認定および認証

    認定校正施設での校正 (ISO/IEC 17025準拠)
    Heartbeat Technologyにより、ISO 9001:2008 - Section 7.6 a (TÜV 証明書)に準拠した検証のトレーサビリティの要求に対応。

  • 材料証明

    3.1 材料証明

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • 47
    • Nr 47 Order code 71185785

      キット Ex-i バリア, プロマス 100

      Usage: Promass 100, CNGmass, LPGmass, LNGmass.

  • 45
    • Nr 45 Order code 71185787

      キット 接続端子 Ex-i バリア用

      用途: プロマス 100. 構成: 2x 接続端子 4極.

  • 30
  • 39
    • Nr 39 Order code 71185788

      キット T-DAT, 100/300/400/500/500 デジタル

      用途: Promag/Promass 100/300/500, 500 デジタル, Prosonic Flow E 100, Promag 400(C). (C) = 世代C.

  • 50
    • Nr 50 Order code XPD0023-

      ディスプレイモジュール, 4線, 100

      用途: Promag 100, Promass 100, Prosonic Flow E 100.

  • 21
    • Nr 21 Order code 71185789

      キット カバー, 一体型, アルミニウム

      用途: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. 構成: アルミニウムカバー, コーティング. O-リング 113.90 x 3.53 NBR カバー用.

    • Nr 21 Order code 71185790

      キット カバー, 一体型, ステンレス 1.4301

      用途: プロマス 100. 構成: カバー ステンレス 1.4301. ガスケット EPDM カバー用.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      用途: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. 構成: カバー ステンレス 1.4301. ガスケット EPDM カバー用.

  • 20
    • Nr 20 Order code 71266334

      キット カバー, ガラス窓, 一体型, アルミニウム

      用途: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. 構成: ガラス窓付きカバー, アルミニウム, コーティング. Oリング 113.90 x 3.53 NBR カバー用.

    • Nr 20 Order code 71266335

      キット カバー, ガラス窓, 一体型, 1.4301

      用途: プロマス 100, プロマグ 100. 内容: ガラス窓付きカバー ステンレス 1.4301. ガスケット EPDM カバー用.

    • Nr 20 Order code 71266337

      キット カバー, ガラス窓, 超小型, 1.4301

      用途: プロマス 100, プロマグ 100. 内容: ガラス窓付きカバー ステンレス 1.4301. ガスケット EPDM カバー用.

  • 70
    • Nr 70 Order code 71185795

      キット ハウジング ガスケット, 一体型, アルミニウム

      用途: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. 構成: O-リング 113.90 x 3.53 NBR カバー用. ガスケット EPDM ハウジング/センサ用.

    • Nr 70 Order code 71185797

      キット ハウジング ガスケット, 一体型, ステンレス

      用途: プロマス 100. 構成: ガスケット EPDM カバー用. ガスケット EPDM ハウジング/センサ用.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      用途: Promass 100, Promass 500 digital, 構成: ガスケット EPDM カバー用. ガスケット EPDM ハウジング/センサ用.

  • 15
    • Nr 15 Order code 50098036

      キット ケーブルグランド M20x1.5 (10個) Ex

    • Nr 15 Order code 71069285

      キット 2 ケーブルグランド M20x1.5 INOX Ex

    • Nr 15 Order code 50098041

      キット M20x1.5/G 1/2" (プラグ PVC) 10個

    • Nr 15 Order code 71185802

      Kit 2xケーブルグランド G1/2" INOX Ex

      構成: 2 x 拡張 M20x1,5/G1/2" 1.4404. 2 x O-リング. 2 x シーリングプラグ G1/2".

    • Nr 15 Order code 50098042

      キット M20x1.5/NPT 1/2" (プラグ PVC) 10個

    • Nr 15 Order code 71185800

      キット 2xケーブルグランド NPT1/2" INOX Ex

      構成: 2 x 拡張 M20x1,5/NPT1/2" 1.4404. 2 x O-リング. 2 x シーリングプラグ NPT1/2".

  • 12
    • Nr 12 Order code 71276494

      キット 安全クランプ, ネジ

      用途: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. センサハウジング: Promag 400(C), (C) = 世代C. Promag/Promass 500, Promag/Promass 500 デジタル. 構成: クランプカバー, ネジ M4x16.

  • 旧機種
