3D温度プロファイルによる安全性の向上
水素化処理装置および異性化装置での使用
サステナブルな航空燃料とリニューアブルディーゼルの製造業者は、プラント内の7つのグリーンフィールド触媒層リアクタ（異性化、水素化処理、水素化、予備改質装置）の安全性を強化したいと考えていました。有害な測定物を使用する高温・高圧条件下のリアクタで機器が使用されるため、全体として安全性が最重要ポイントでした。
特長＆利点
スマートな3次元のセンサ構成：プロセス効率の向上。詳細なプロセス監視とデータ分析により、プロセスの効率と信頼性が向上します。
専用のリング支持フレームのない設計：低侵襲性のソリューション。装置の設置やメンテナンスが容易になり、ダウンタイムを減らすことができます。
触媒層のプロセスフローの最適化：反応効率が向上し、製品の品質と一貫性が向上します。
障害となる追加の支持構造が不要：設計とメンテナンスが容易になり、コストと時間を節約できます。
リアクタの触媒層を通過する測定物の乱流なし：反応の一貫性と予測可能性が向上し、製品の品質が向上します。
課題
約5.8 MPa、400 °Cという過酷なプロセス条件下でリアクタを稼働し、炭化水素やH2などの腐食性の高い化学製品も使用するため、堅牢で長期的に使用できるソリューションが求められていました。
Endress+Hauserのソリューション

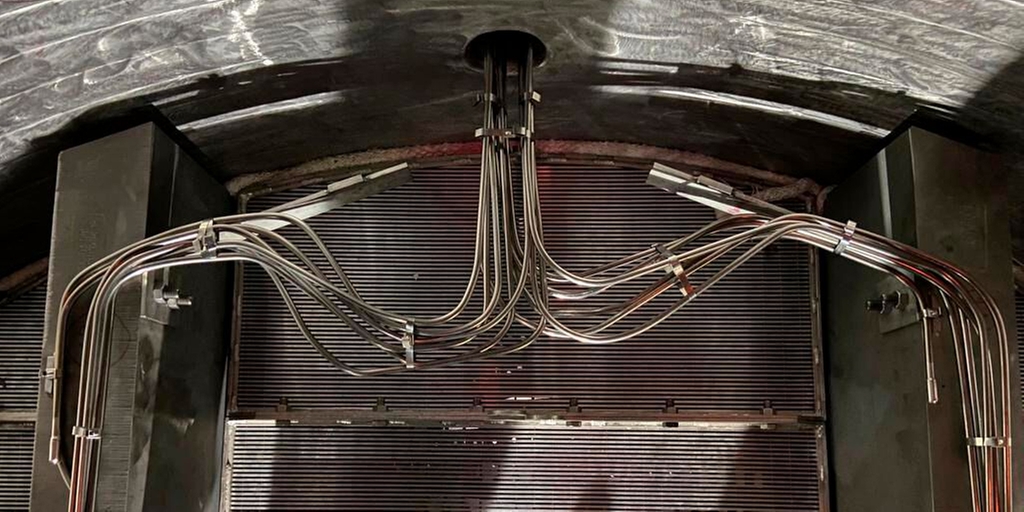

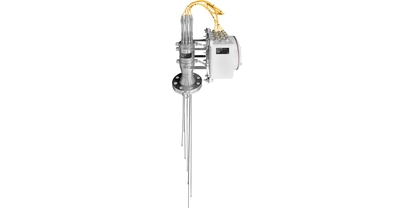

Endress+Hauserは、非常に複雑な温度技術ソリューションを製造しました。特殊な合金材質と高度な設計技術が使用されたiTHERM TMS02 MultiSens Flexは、長期的に使用できる安全性の高いソリューションとして最適でした。お客様側の材質に関するエキスパートが最適な特殊合金を選定し、Endress+Hauserは温度計の設計を担当しました。保護サーモウェルやガイドチューブのない温度計が選ばれました。プロセスと直接接触する部分には、肉厚を増やした特殊なMgOケーブルが使用されました。
