1チャンネル変換器
Liquiline Compact CM82
あらゆる産業の危険場所および非危険場所アプリケーションに対応するマルチパラメータフィールド機器

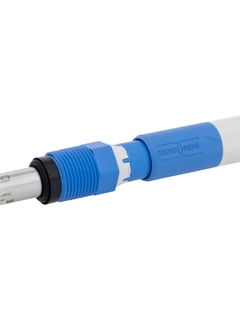

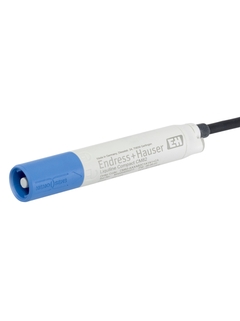

Liquiline Compact CM82は、Memosensセンサ用の最小サイズの変換器です。スリムなハウジングの長さはわずか11 cm、幅2 cmで、これにはケーブルを使用せずに直接センサを取り付けることが可能な接続部も含まれます。この変換器はセンサとともにホルダに収まるため、変換器の設置が不要です。セキュリティ性の高いBluetooth接続を介して、付近にあるすべてのCM82測定点をタブレット端末またはスマートフォンに表示させ、それを遠くから操作できる利便性を備えています。
- F
- L
- E
- X
FLEX セレクション | 技術的卓越性 | シンプルさ |
---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
-
仕様一覧
-
入力
1チャンネル変換器
-
出力
4~20 mA、HART
-
保護等級
IP67、IP68、NEMA Type 6
-
クイック選択
個別のコンフギュレータ
-
利点
操作が容易:

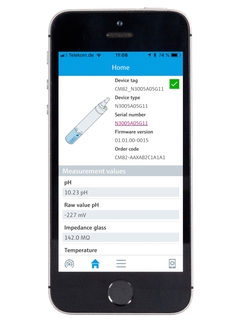

操作および設定のために既存のタブレット端末またはスマートフォンを使用できます。迅速かつ高信頼性:
安全なBluetooth接続により、危険な場所またはアクセスしにくい場所にある測定点を安全な距離から確認できます。Memosensテクノロジーのメリットを活用:
Memosensセンサは、最も安全なデータ伝送、最高の測定値可用性、総合的な使いやすさを提供します。省スペース設置:
この2線式機器はホルダ内に収まり、独自の電源は必要ありません。あらゆる場所に適合:
測定点が粉塵、蒸気、雨、雪、...
-
アプリケーション
Liquiline Compact CM82は、あらゆる産業とそのユーティリティで使用でき、青色のMemosensプラグインヘッドを備えたすべてのセンサに対応します。
pHセンサ
ORPセンサ
導電率センサ
溶存酸素センサ
塩素センサ(予定)
このループ電源2線式変換器は、以下のプロトコルとインターフェイスに対応します。
4~20 mA
HART
Bluetooth
IECEx、ATEX、CSAなどの国際防爆認証を取得したLiquiline Compact CM82は、危険場所での使用に適しています。
