Stable measurements and easy maintenance for your pH/ORP measuring points with Liquiline Control. The product bundle consisting of the Liquiline CM448 transmitter, the Cleanfit Control CYC25 cleaning unit and the CYR10B cleaning injector ensures fully automatic cleaning of your sensors. All products are pre-assembled and wired on a mounting plate. The Chemoclean Plus software provides parameterizable flushing and/or cleaning programs. The system is compatible with Cleanfit retractable assemblie
-
High process reliability and low maintenance
Minimal downtime with Liquiline Control CDC30. With the system, you no longer have to worry about almost anything during measurements, as the system takes care of sensor cleaning completely. You save time and have less work, especially if the sensors in your application need to be cleaned frequently.
-
Pre-configured and preassembled basic solution
Simple and fast commissioning: Everything ready to go, all you have to do is quickly mount the panel on the wall and/or in the control cabinet. And since everything is already wired, the connection to your measuring point ist also done in no time at all.
-
Adjustable, pre-configured cleaning programs
Parameterizable rinsing and/or cleaning programs, either time-controlled or cycle-controlled – just as it suits your application.
-
Rinsing and cleaning cycles without additional dosing pump
The Chemoclean CYR10B cleaning injector for dosing cleaning concentrate is a spray cleaning system for pH/ORP sensors as well as for oxygen and turbidity sensors.
-
Downloads
組み合わせの詳細

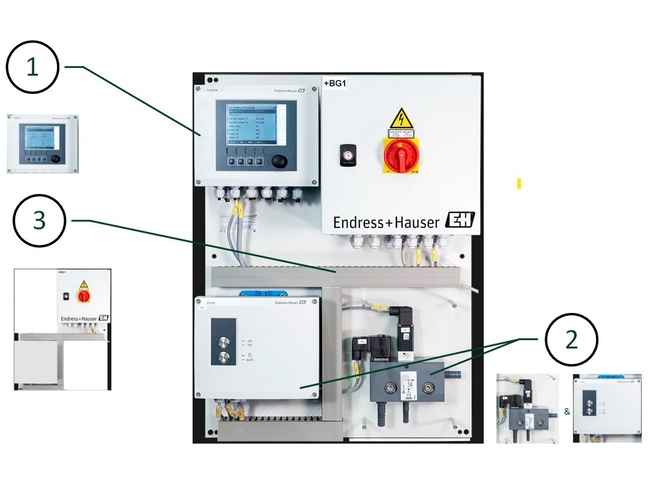

.jpg "Cleaning solution bundle with Cleanfit Control CYC25")
コンポーネントと仮構成
-
固定
コンポーネント同士の互換性を確保するために、特定の固定が適応されています。オープンパラメータにより、個別に自由な設定が可能です。
コンポーネントをカート内の組み合わせ製品に設定できます -
コンポーネント
1- F
- L
- E
- X
8チャンネル変換器
Liquiline CM448固定:CM448-AAB2A61AABAB電源:1AC100...230V (50/60Hz)認証:AA非危険場所ﾃﾞｼﾞﾀﾙ通信:BWebｻｰﾊﾞｰ+ｵﾌﾟｼｮﾝ 出力ﾃﾞｼﾞﾀﾙｾﾝｻ; 出力; 入力:2A62x; 2x 0/4..20mA, 4x ﾘﾚｰ,4x ﾃﾞｼﾞﾀﾙ; 4x ﾃﾞｼﾞﾀﾙ電線管接続口 ﾊｳｼﾞﾝｸﾞ, ｾﾝｻ:AAM, M雌ｼﾞｬｯｸ Fieldbus 通信:BAなし電線管接続口ｾｯﾄ+雌ｼﾞｬｯｸ:B取付>>ｿﾌﾄｳｪｱ:EFChemoclean Plus電源:6DC24V -
2Cleaning unit
Cleanfit Control CYC25固定:CYC25-A _電源:ADC 24V, 顧客供給>>取付ｱｸｾｻﾘ:NA出力ｲﾝﾀｰﾌｪｰｽ端子, 2x ｾﾝｻ 変換 DC 8V-24V 信号解析 ﾎﾟｼﾞｼｮﾝｽｲｯﾁ>>同梱ｱｸｾｻﾘ:PBｲﾝｼﾞｪｸﾀ CYR10B (DC 24V) -
3
特殊製品 分析計 CSOL
固定:CSOL-PO8AC2>ﾊﾞﾝﾄﾞﾙ仕様:TGﾊﾞﾝﾄﾞﾙ 17 Liquiline Control CDC30; AC 115..230 V記述:Pﾊﾟﾈﾙｱﾌﾟﾘｹｰｼｮﾝ:O8特殊仕様, 要問合せ変更:AC2洗浄 自動
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
-
1
-
2
- F
- L
- E
- X
8チャンネル変換器
Liquiline CM448
Liquiline CM448は、最大8台のMemosensセンサを接続でき、12種類以上の測定パラメータから任意に選択して接続可能な変換器です。センサの自動認識機能、簡単操作、Liquilineプラットフォームのその他すべての機器と共通化されたスペアパーツを備えます。入力、出力、コントローラ、および演算モジュールにより、洗浄システムやポンプも制御可能です。Heartbeat Technologyにより、測定点の可用性とメンテナンスコストの理想的なバランスを見つけることができます。
-
測定原理
電位差測定
-
アプリケーション
モジュール式4線コントローラ
マルチチャンネル：Memosensプロトコル用1～8デジタルチャンネル
マルチパラメータ：pH、酸化還元、ISFET、導電率、溶存酸素、硝酸、濁度
8台のセンサを任意の組合せで接続可能
いつでも機能モジュールを拡張可能
モジュールとセンサはプラグアンドプレイに対応 -
特性
堅牢タイプのプラスチックハウジング
あらゆる非防爆アプリケーション対応 -
構造
8x Memosens入力、2～8x 電流出力、
アラームリレー、2x リレー、SDカード（ソフトウェア更新および設定のコピー&ペースト用） -
材質
ハウジングベース：PC-FR
ハウジングシール：EPDM -
外形寸法
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
プロセス温度
-20～+55 °C（0～130 °F）
-
保護等級
IP66/IP67
-
入力
1～8x Memosensデジタル入力
2x 0/4～20 mA入力（オプション）
2～4x デジタル入力（オプション） -
出力 / 通信
2～8x 0/4～20 mA電流出力、アラームリレー
4x リレー、Profibus DP、Modbus RS485、Modbus TCP、Ethernet -
追加認証
EAC、cCSAus
-
測定原理
ORPセンサ
-
アプリケーション
モジュール式4線コントローラ
マルチチャンネル：Memosensプロトコル用1～8デジタルチャンネル
マルチパラメータ：pH、酸化還元、ISFET、導電率、溶存酸素、硝酸、濁度
8台のセンサを任意の組合せで接続可能
いつでも機能モジュールを拡張可能
モジュールとセンサはプラグアンドプレイに対応 -
特性
堅牢なプラスチックハウジング
あらゆる非防爆アプリケーションに対応 -
構造
8x Memosens入力、2～8x 電流出力、
アラームリレー、2x リレー、SDカード（ソフトウェア更新および設定のコピー&ペースト用） -
材質
ハウジングベース：PC-FR
ハウジングシール：EPDM -
外形寸法
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
プロセス温度
-20～+55 °C（0～130 °F）
-
保護等級
IP66/IP67
-
入力
1～8x Memosensデジタル入力
2x 0/4～20 mA入力（オプション）
2～4x デジタル入力（オプション） -
出力 / 通信
2～8x 0/4～20 mA電流出力、アラームリレー
4x リレー、Profibus DP、Modbus RS485、Modbus TCP、Ethernet -
追加認証
EAC、cCSAus
-
測定原理
電極式
-
アプリケーション
モジュール式4線コントローラ
マルチチャンネル：Memosensプロトコル用1～8デジタルチャンネル
マルチパラメータ：pH、酸化還元、ISFET、導電率、溶存酸素、硝酸、濁度
8台のセンサを任意の組合せで接続可能
いつでも機能モジュールを拡張可能
モジュールとセンサはプラグアンドプレイに対応 -
特性
堅牢なプラスチックハウジング
あらゆる非防爆アプリケーションに対応 -
構造
8x Memosens入力、2～8x 電流出力、
アラームリレー、2x リレー、SDカード（ソフトウェア更新および設定のコピー&ペースト用） -
材質
ハウジングベース：PC-FR
ハウジングシール：EPDM -
外形寸法
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
保護等級
IP66/IP67
-
入力
1～8x Memosensデジタル入力
2x 0/4～20 mA入力（オプション）
2～4x デジタル入力（オプション） -
出力 / 通信
2～8x 0/4～20 mA電流出力、アラームリレー
4x リレー、Profibus DP、Modbus RS485、Modbus TCP、Ethernet -
追加認証
EAC、cCSAus
-
測定原理
隔膜式溶存酸素測定
-
アプリケーション
モジュール式4線コントローラ
マルチチャンネル：Memosensプロトコル用1～8デジタルチャンネル
マルチパラメータ：pH、酸化還元、ISFET、導電率、溶存酸素、硝酸、濁度
8台のセンサを任意の組合せで接続可能
いつでも機能モジュールを拡張可能
モジュールとセンサはプラグアンドプレイに対応 -
特性
堅牢なプラスチックハウジング
あらゆる非防爆アプリケーションに対応 -
構造
8x Memosens入力、2～8x 電流出力、
アラームリレー、2x リレー、SDカード（ソフトウェア更新および設定のコピー&ペースト用） -
材質
ハウジングベース：PC-FR
ハウジングシール：EPDM -
外形寸法
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
プロセス温度
-20～+55 °C（0～130 °F）
-
入力
1～8x Memosensデジタル入力
2x 0/4～20 mA入力（オプション）
2～4x デジタル入力（オプション） -
出力 / 通信
2～8x 0/4～20 mA電流出力、アラームリレー
4x リレー、Profibus DP、Modbus RS485、Modbus TCP、Ethernet -
追加認証
EAC、cCSAus
-
測定原理
遊離塩素
-
アプリケーション
モジュール式4線コントローラ
マルチチャンネル：Memosensプロトコル用1～8デジタルチャンネル
マルチパラメータ：pH、酸化還元、ISFET、導電率、溶存酸素、硝酸、濁度
8台のセンサを任意の組合せで接続可能
いつでも機能モジュールを拡張可能
モジュールとセンサはプラグアンドプレイに対応 -
特性
堅牢なプラスチックハウジング
あらゆる非防爆アプリケーションに対応 -
構造
8x Memosens入力、2～8x 電流出力、
アラームリレー、2x リレー、SDカード（ソフトウェア更新および設定のコピー&ペースト用） -
材質
ハウジングベース：PC-FR
ハウジングシール：EPDM -
外形寸法
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
プロセス温度
-20～+55 °C（0～130 °F）
-
入力
1～8x Memosensデジタル入力
2x 0/4～20 mA入力（オプション）
2～4x デジタル入力（オプション） -
出力 / 通信
2～8x 0/4～20 mA電流出力、アラームリレー
4x リレー、Profibus DP、Modbus RS485、Modbus TCP、Ethernet -
追加認証
EAC、cCSAus
-
測定原理
1ビーム散乱光
-
アプリケーション
モジュール式4線コントローラ
マルチチャンネル：Memosensプロトコル用1～8デジタルチャンネル
マルチパラメータ：pH、酸化還元、ISFET、導電率、溶存酸素、硝酸、濁度
8台のセンサを任意の組合せで接続可能
いつでも機能モジュールを拡張可能
モジュールとセンサはプラグアンドプレイに対応 -
特性
堅牢なプラスチックハウジング
あらゆる非防爆アプリケーションに対応 -
構造
8x Memosens入力、2～8x 電流出力、
アラームリレー、2x リレー、SDカード（ソフトウェア更新および設定のコピー&ペースト用） -
材質
ハウジングベース：PC-FR
ハウジングシール：EPDM -
外形寸法
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
プロセス温度
-20～+55 °C（0～130 °F）
-
保護等級
IP66/IP67
-
入力
1～8x Memosensデジタル入力
2x 0/4～20 mA入力（オプション）
2～4x デジタル入力（オプション） -
出力 / 通信
2～8x 0/4～20 mA電流出力、アラームリレー
4x リレー、Profibus DP、Modbus RS485、Modbus TCP、Ethernet -
追加認証
EAC、cCSAus
-
測定原理
電位差測定法 / ISE
-
特性
堅牢なプラスチックハウジング
あらゆる非防爆アプリケーションに対応 -
プロセス温度
-20～+55 °C（0～130 °F）
-
アプリケーション
モジュール式4線コントローラ
マルチチャンネル：Memosensプロトコル用1～8デジタルチャンネル
マルチパラメータ：pH、酸化還元、ISFET、導電率、溶存酸素、硝酸、濁度
8台のセンサを任意の組合せで接続可能
いつでも機能モジュールを拡張可能
モジュールとセンサはプラグアンドプレイに対応 -
出力 / 通信
2～8x 0/4～20 mA電流出力、アラームリレー
4x リレー、Profibus DP、Modbus RS485、Modbus TCP、Ethernet -
入力
1～8x Memosensデジタル入力
2x 0/4～20 mA入力（オプション）
2～4x デジタル入力（オプション）
Cleaning unit
Cleanfit Control CYC25
Only a clean sensor delivers reliable measured values. Cleanfit Control CYC25 in combination with Liquiline CM44 and Chemoclean Plus enables automated, regular cleaning of sensors. It thus guarantees highly accurate measured values for more process safety. Cleanfit Control also reduces process downtime and minimizes maintenance effort since there is no need to remove the sensor for cleaning.
-
測定原理
電位差測定
-
アプリケーション
水/廃水処理、製紙業、食品および飲料産業、粉体、鉱工業、発電所、ユーティリティ
-
取付
完全自動洗浄システム
-
特性
完全自動洗浄システム、週単位の洗浄プログラムを設定可能、各種安全機能付き
-
構造
Liquiline CM44xとの併用による完全自動洗浄システム
-
材質
ハウジング下部：PC-FR
カバー：PC-FR
ハウジングシール：EPDM -
外形寸法
237 x 194 x 162 mm（l x h x w）
9.33 x 7.64 x 6.38 inch（l x h x w） -
プロセス温度
周囲温度範囲：-10～+45 °C（10～113 °F）
-
入力
1チャンネルシステム
