Proline Promag P 100
電磁流量計

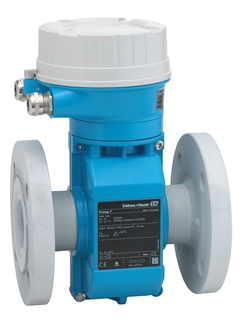

電磁流量計 - Proline Promag P 100 ©Endress+Hauser

高温流体用の小型変換器付き流量計

Promag P は、腐食性液体や高温流体を取り扱う化学分野やプロセスアプリケーション向けに最適な流量計です。非常に小さい変換器ハウジングを採用したことにより、小さい設置面積で最大のパフォーマンスを提供します。Promag P 100はシステムインテグレータ、スキッドビルダ、装置製造メーカーなどの要望にかなう選択肢です。Heartbeat Technologyによりプロセス安全性を常に保証します。

  • 利点

    • 用途の広いアプリケーション – 豊富な接液部材質

    • 省エネルギータイプの流量測定 – 断面積の収縮により圧力損失なし

    • メンテナンスフリー - 可動部なし

    • 省スペース変換器 – 小さい設置面積で最大限の機能を発揮

    • その場で現場操作が可能で追加のソフトウェアやハードウェアは不要 – 組み込まれたウェブサーバ

    • 組み込み検証機能 – Heartbeat Technology

  • アプリケーション

    • 双方向計測の測定原理は、圧力、密度、温度、粘度の影響をほとんど受けません。

    • 腐食性液体や高温流体を取り扱う化学分野やプロセスアプリケーションに最適な流量計です。

    機器の特長

    • 呼び口径:最大600 mm(24")

    • あらゆる一般的な防爆認定に対応

    • ライニング材にPTFEまたはPFAを使用

    • 堅牢かつ超コンパクトな変換器ハウジング

    • 現場表示器を使用可能

機能と仕様

戻る

Details

  • 測定原理

    電磁式

  • 製品

    高温測定物用の流量計。超小型変換器付き。腐食性液体や高温流体を取り扱う化学産業やプロセスアプリケーションに最適。

  • センサの特徴

    多様なアプリケーション – 幅広い種類の接液部材質。省エネルギータイプの流量測定 – 圧力損失なし。メンテナンスフリー – 可動部なし。呼び口径: 最大 600 mm (24")。あらゆる一般的な防爆認定に対応。

  • 変換器の特長

    小型変換器 – 省設置スペース。追加ソフトウェアやハードウェアなしで時間短縮ローカルオペレーション – Webサーバー搭載。統合検証 – Heartbeat Technology™。堅牢な超小型変換器ハウジング。

  • 呼び口径レンジ

    15~600 mm (½~24")

  • 溶接材質

    ライニング: PFA、PTFE
    電極: 1.4435 (SUS316L相当); アロイ C22、2.4602 (UNS N06022); タンタル; プラチナ; チタン

    Duplex 1.4462 (UNS S31803)

  • 計測値

    体積流量、導電率、質量流量、基準体積流量、基準導電率

  • 最大測定誤差

    体積流量(標準): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
    体積流量(オプション): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

  • 測定範囲

    4 dm³/min~9600 m³/h (1~44,000 gal/min)

  • 最大プロセス圧力

    PN 40、Class 300、20K

  • 測定物のプロセス温度

    ライニング材質 PFA: –20~+150 °C (–4~+302 °F)
    ライニング材質 PFA 高温: –20~+180 °C (–4~+356 °F)
    ライニング材質 PTFE: –40~+130 °C (–40~+266 °F)

  • 周囲温度レンジ

    フランジ材質 炭素鋼: –10~+60 °C (+14~+140 °F)
    フランジ材質 ステンレス: –40~+60 °C (–40~+140 °F)

  • センサハウジングの材質

    15~300 mm (½~12"): AlSi10Mg、コーティング

    350~600 mm (14~24"): 保護塗装付き炭層鋼

  • 変換器ハウジングの材質

    AlSi10Mg、コーティング

  • 保護等級

    IP66/67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト(ローカルオペレーションなし)
    ウェブブラウザおよびオペレーションツールで設定可能

  • 出力

    4‐20 mA HART (アクティブ)
    パルス/周波数/スイッチ出力 (パッシブ)

  • 入力

    なし

  • デジタル通信

    HART、PROFIBUS DP、Modbus RS485、EtherNet/IP、PROFINET

  • 電源

    DC 20~30 V

  • 防爆認証

    ATEX, IECEx, cCSAus, Inmetro

  • その他の認証、証明


  • 製品の安全性

    CE、C-Tick

  • 計測に関する認定および認証

    Heartbeat Technologyにより、ISO 9001:2008 - Section 7.6 a (TÜV 証明書)に準拠した検証のトレーサビリティの要求に対応。

  • 船級認定と認証

    ABS, BV, LR

  • 圧力認定と認証

    PED、CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    飲料水認証: ACS、NSF 61

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • 39
    • Nr 39 Order code 71185788

      キット T-DAT, 100/300/400/500/500 デジタル

      用途: Promag/Promass 100/300/500, 500 デジタル, Prosonic Flow E 100, Promag 400(C). (C) = 世代C.

  • 30
  • 50
    • Nr 50 Order code XPD0023-

      ディスプレイモジュール, 4線, 100

      用途: Promag 100, Promass 100, Prosonic Flow E 100.

  • 21
    • Nr 21 Order code 71185789

      キット カバー, 一体型, アルミニウム

      用途: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. 構成: アルミニウムカバー, コーティング. O-リング 113.90 x 3.53 NBR カバー用.

  • 20
    • Nr 20 Order code 71266334

      キット カバー, ガラス窓, 一体型, アルミニウム

      用途: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. 構成: ガラス窓付きカバー, アルミニウム, コーティング. Oリング 113.90 x 3.53 NBR カバー用.

  • 70
    • Nr 70 Order code 71211571

      キット ハウジングガスケット, 一体型, アルミニウム

      用途: プロマグ 100. 構成: Oリング 113.90 x 3.53 NBR カバー用. ガスケット EPDM ハウジング/センサ H用. ガスケット EPDM ハウジング/センサ P用. Oリング 29.87 x 1.78 HNBR センサコネクタ用.

  • 15
  • 12
    • Nr 12 Order code 71276494

      キット 安全クランプ, ネジ

      用途: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. センサハウジング: Promag 400(C), (C) = 世代C. Promag/Promass 500, Promag/Promass 500 デジタル. 構成: クランプカバー, ネジ M4x16.

    • Order code DK5GD-

      プロマグ, アースリング/保護プレート

      アースリング/保護プレート 1枚.

    • Order code DK5GC-

      プロマグ L/W/P/S,E, 接地ケーブルキット

      ケーブルが2本含まれています

    • Order code XPRFID-

      スペア RFID TAG

      構成: RFID タグ, 固定ワイヤ, 圧着スリーブ.
