濁度測定用ホルダ
Cleanfit CUA451

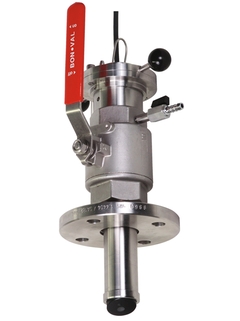

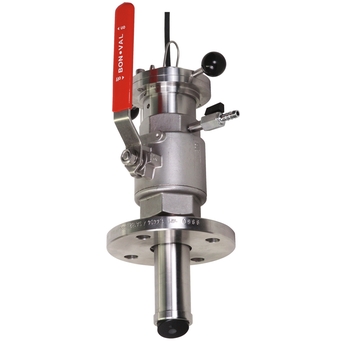

濁度測定用ホルダ - Cleanfit CUA451 ©Endress+Hauser

水/廃水処理および公共アプリケーション用リトラクタブルホルダ

Cleanfit CUA451はあらゆる分野の濁度および浮遊懸濁物（SS）測定用のリトラクタブルホルダです。ストップボルト、Oリングシール、ボールバルブによりプロセスとセンサを完全に分離できます。これにより、プロセスを中断したり配管やタンクを空にしたりすることなく、センサを操作できます。さらに、プロセスおよび操作上の安全性が強化され、測定点全体のメンテナンス作業を大幅に簡素化できます。

クイック選択

推奨オプションから選択
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

CUA451
詳細を表示 詳細を隠す
詳細を表示
クイック選択に戻る
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • オプションのアドオン
個別のコンフィギュレータ を使用して続行してください。
または

個別のコンフギュレータ

すべての使用可能なオプションから選択を続行

  • 利点

    • あらゆるアプリケーションに対応：「1つですべてのアプリケーションに対応」というコンセプトに基づいて構造が最適化されており、プロジェクト処理の高速化、ライフサイクルマネージメントの単純化を実現します。

    • 簡単で安全なメンテナンス：プロセスを中断することなくセンサのサービスおよび洗浄が可能

    • 堅牢なデザイン：最大プロセス1 MPa（145 psi）、手動操作時は最大0.2 MPa（29 psi）

    • 容易かつ短時間の操作：洗浄接続口を利用してセンサをプロセスから取り外すことなく洗浄が可能

  • アプリケーション

    Cleanfit CUA451 は以下のアプリケーションで使用される濁度センサ用リトラクタブルホルダです。

    • 廃水処理施設：
      - 返送汚泥ラインの監視
      - 汚泥の遠心分離監視
      - 初沈汚泥および汚泥処理

    • 飲用水およびプロセス水：
      - 水製造プロセスの汚泥処理
      - フィルタ監視とフィルタの逆流監視
      - 相分離プロセスの監視

    • フィルタ監視とフィルタの逆流監視

    • あらゆる産業のユーティリティ：
      - 汚泥処理
      - 返送ライン
      - 冷却水監視

機能と仕様

戻る

Details

  • 測定原理

    1ビーム散乱光

  • アプリケーション

    - 下水処理場の一次汚泥および返送活性汚泥。
    - 汚泥遠心分離監視
    - フィルタ監視およびフィルタ逆洗
    - 相分離プロセスの監視。
    - 冷却水監視。

  • 取付

    配管またはバイパス取付用ボールバルブ付き手動式リトラクタブルホルダ

  • 特性

    - 洗浄水接続によりすべての動作モードで洗浄が可能。
    - プロセスを中断せずにセンサの監視と校正。

  • 構造

    リンス液接続および外付け洗浄器付き手動式リトラクタブルホルダ。リンス液接続は封入液注入口としても使用可能。

  • 材質

    ホルダ : SS 1.4404　シール材 : バイトン

  • 外形寸法

    浸漬長 : 170mm または270mm
    (6.63 - 10.53inch)

  • プロセス温度

    最高 80°C (176°F)

  • プロセス圧力

    マニュアル組立操作の場合 ：最大 200 kPa
    流体圧力 ：最大 1 Mpa

  • 接続

    プロセス接続 : フランジ DN50/PN16; ASME 2"/150lbs; G2";洗浄水接続: 2x G1/8; 換気栓: 9mm チューブ。

ドキュメント/マニュアル/ソフトウェア

  • Cleanfit CUA451 Technical Information

    Manually operated retractable assembly for water, wastewater and process
    media

    TI ： 技術仕様書
  • Cleanfit CUA451 取扱説明書

    リトラクタブルプロセスホルダ

    BA/KA ： 取扱説明書
  • Operating Instructions OUA451

    Retractable Process Assembly

    BA/KA ： 取扱説明書
  • SD CleanFit Servicekits / Spare part kits

    CleanFit Wechselarmaturen / Retractable assemblies

    SD ： スペシャルドキュメント
  • Cleanfit CUA451

    Prozess-Wechselarmatur für Trübungssensoren zur In-Line-Messung in
    Rohrleitungen zum Sensorein- und Ausbau unter Prozessbedingungenmit
    Arretierung

    その他
    08/12
    ドイツ語
  • CleanFit

    製品コード: CUA451-
    宣言番号: HE_01079_01.18
    メーカー仕様: PED

    Manufacturer Declaration
    ドイツ語 , 英語
  • CleanFit, CleanFit H, CleanFit P, FlowFit W

    製品コード: CUA451-, CPA875-, CPA871-, CPA475-, CPA474-, CPA473-, CPA472D-, CPA472-, CPA471-, CPA450-, COA451-, CCA250-
    地域: Russia (TR CU)
    認証機関: EAC
    認証番号: TC № RU D-DE.AL32.B.02544

    Miscellaneous
    ロシア語

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • 22
  • 7
  • 12
    • Nr 12 Order code 51513163

      ｷｯﾄ COA/CUA451: ｾﾝｻﾎﾙﾀﾞ CUS41 ｼｮｰﾄ

      CUS41, CUS51D, COS31, COS61, COS61D ｾﾝｻ 用

  • 3
    • Nr 3 Order code 51513164

      ｷｯﾄ COA/CUA451: ｾﾝｻﾎﾙﾀﾞ CUS41 ﾛﾝｸﾞ

      CUS41, CUS51D, COS31, COS61, COS61D ｾﾝｻ 用

  • 13
    • Nr 13 Order code 51513166

      ｷｯﾄ COA/CUA451: ｾﾝｻﾎﾙﾀﾞ CUS65 ｼｮｰﾄ

      CUS65, COS41, COS51D ｾﾝｻ用

  • 4
    • Nr 4 Order code 51513167

      ｷｯﾄ COA/CUA451: ｾﾝｻﾎﾙﾀﾞ CUS65 ﾛﾝｸﾞ

      CUS65, COS41, COS51D ｾﾝｻ用

  • 21
  • 1
  • 3,4
    • Nr 3,4 Order code 51513169

      ｷｯﾄ CxA451: 小型部品ｾｯﾄ

      以下を含む 5x取付金具, 10x固定ﾈｼﾞ 2xﾊﾞｲﾖﾈｯﾄﾛｯｸ, 15xｸﾞﾗﾌﾞﾈｼﾞ 1xｸﾞﾘｰｽﾆｯﾌﾟﾙ

  • 8,14
  • 14
  • 6
    • Nr 6 Order code 51512982

      ｷｯﾄ CxA451 ﾎﾞｰﾙﾊﾞﾙﾌﾞ 洗浄口 G1/8"

      ﾁｬﾝﾊﾞ流出口 ﾎｰｽ接続 9mm

    • Order code 50080249

      溶接ｺﾈｸﾀ 1.4571 DN50/ANSI

      ﾘﾄﾗｸﾀﾌﾞﾙﾎﾙﾀﾞ COA 461/CUA 461/ CPA451 / CUA451 / COA451用. 接続：DN50/ANSI2". (ﾊﾟｯｷﾝは付属していません.)

    • Order code 51500912

      溶接ｿｹｯﾄ ｽﾌﾟﾚｰ洗浄ﾉｽﾞﾙ VA用

      CUS31/41、COS31/61用ｽﾌﾟﾚｰ洗浄ﾉｽﾞﾙ。 DN65の着脱可能なｽﾌﾟﾚｰﾉｽﾞﾙと DN50/ANSI2"接続のCUA461/451、COA461/451 およびCUA120-Bと組合せて使用します。 材質: SS / ﾊﾞｲﾄﾝ ｽﾌﾟﾚｰﾁｭｰﾌﾞ接続: ﾈｼﾞ R 1/4" 耐圧 / 温度: 0.6MPa / 80oC

    • Order code 71448684

      Kit CxA451 Welding adapter R2" 1.4404

  • 12,13,21
  • 3,4,20
  • 1,2,12,13,
  • 1,2,3,4,20
