レーダーレベル計/
Time-of-Flight(飛行伝播時間計測法)

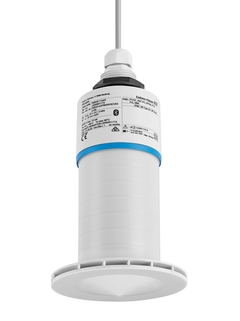

Micropilot FMR20

Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser

Micropilot FMR20の設定

Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser
Micropilot FMR20 ©Endress+Hauser

水処理&廃水処理産業およびあらゆる産業のユーティリティに適した液体用レベル計

Micropilot FMR20は、金属密閉タンク、屋内タンク、地下ピットの水位測定用非接触連続レベル計および流量計(リニアライゼーションテーブル使用)です。機器の設定は、HART接続、Bluetooth® を使用したアプリによるワイヤレス接続、または分離型ディスプレイを使用して行うことができます。あらゆるBluetooth® 対応のスマートフォンまたはタブレット端末(iOS、Android)上のアプリで信号カーブを確認できます。コンパクトなデザインとユニークなレーダーチップ構造により、スペースが限られたアプリケーションでの使用に最適です。

  • 利点

    • HART接続、Bluetooth® アプリによるワイヤレス接続、または分離型ディスプレイを使用して設定可能な非接触レーダーレベル計

    • ユニークなレーダーチップ構造によりスペースが限られたアプリケーションでの使用に最適なコンパクトなレーダーレベル計

    • 最高のコストパフォーマンス

    • 水処理&廃水処理産業およびあらゆる産業のユーティリティに適した、理想的なアプリケーションを実現(IP66、IP68、/ NEMA4x/6Pに対応)

    • 屋外環境に耐える完全PVDF製の本体、シーリングされた配線、...

  • アプリケーション

    液体用の連続レベル計および流量計(水路および堰での使用、リニアライゼーションテーブル使用)。貯蔵タンク、開放型水槽、ポンプ/リフトステーションでの使用、または下水設備監視に最適。

    • プロセス接続:ネジ込みまたはフランジバージョン

    • プロセス温度:-40~+80 °C

    • プロセス圧力:-0.1~+0.3MPa

    • 最大測定範囲:10 m、20 m

    • 精度:±2 mm

    • 測定周波数:26GHz

    • 国際防爆認証

機能と仕様

戻る

Details

  • 測定原理

    レーダー

  • 特性 / アプリケーション

    - 水および廃水 (例: 水槽 / 水路 / 川 / ダム / ポンプ場 / ストーム槽 / ポンプ制御)

    - 様々なインダストリにおけるユーティリティアプリケーション

    - 貯蔵タンク

  • 特徴

    Bluetooth® SmartBlueアプリケーションでの設定、

    設定およびメンテナンス

  • 電源 / 通信

    2線 (HART、4...20 mA),

    Bluetooth® ワイヤレステクノロジーおよびアプリケーション(オプション)

  • 周波数

    Kバンド (~26 GHz)

  • 精度

    +/- 2 mm (0.08")

  • プロセス温度

    -40...+80°C (-40...+176°F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    -0.1...0.3 MPa (-14.5...43 psi)

  • 主要接液部

    PVDF、PBT

  • プロセス接続

    ネジ:

    G1", NPT1"; G1 1/2", NPT1 1/2", G2", NPT2",


    フランジ:

    UNI DN80….DN150 (3"...6")

  • 最大測定距離

    10m (DN40);

    20m (= >DN80)

  • 通信

    4…20 mA HART

    Bluetooth® ワイヤレステクノロジー

  • 規格適合証明書/認証

    ATEX、CSA C/US、IEC Ex、NEPSI、EAC

  • オプション

    Bluetooth®を使用したSmartBlueアプリケーションでのリモート操作、

    リモートHARTインジケータ RIA15(注文情報)、

    オーバーフロー管、

    様々な取付の可能性

  • アプリケーション限界

    FMR5x;

    アンモニア気相:

    FMR54 内筒管;

    激しい付着物形成:

    FMR54 エアパージ付;
    PTFE耐性のみ:

    FMR52;

    保税:

    FMR5xx または NMR8x

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 52000598

      六角ナット (SW70) G2, bk, PC

      用途: センサ 2", Prosonic T/M, FMR10/FMR20.

    • Order code 71162777

      UNI スリップオンフランジ 3"/DN80/80, ホーン 80mm

      UNI スリップオンフランジ 3"/DN80/80, PP 最大 4bar abs/58psia, 適合 3" 150lbs / DN80 PN16 / 10K 80. 用途: FMR50/56, 80mm/3" ホーン.

    • Order code 71162778

      UNI スリップオンフランジ 4"/DN100/100, ホーン 80mm

      UNI スリップオンフランジ 4"/DN100/100, PP 最大 4bar abs/58psia, 適合: 4" 150lbs / DN100 PN16 / 10K 100. 用途: FMR50/56, 80mm/3" ホーン.

    • Order code 71162780

      UNI スリップオンフランジ 6"/DN150/150, ホーン 80mm

      UNI スリップオンフランジ 6"/DN150/150, PP 最大 4bar abs/58psia, 適合: 6" 150lbs / DN150 PN16 / 10K 150. 用途: FMR50/56, 80mm/3" ホーン.

    • Order code 71325087

      HART 通信抵抗器 防爆/非防爆

      用途:RIA15付FMG50, FMR20, FMX21.

    • Order code 52014146

      取付ナット G1-1/2

      六角ナット, SW60 用途: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10/FMR20.

    • Order code 71325090

      溢れ防止チューブ DN40/G1 1/2" FMR10/20

      材質:メタライズPBT-PC. 前面のG1-1/2接続付き 40mm/1-1/2"アンテナに適合. 用途: FMR10, FMR20.

    • Order code 71327051

      Flooding protection tube DN80/3"FMR10/20

      材質:metallized PBT-PC. 80mm/3"アンテナに最適. 用途:FMR20.

    • Order code 71093130

      取付ブラケット プロソニック S マイクロパイロット

      材質: SUS316L相当. 用途: FDU9x, FMR10/FMR20.

    • Order code 71325079

      調整可能 取付金具, 316L

      用途: FMR10/20, FDU90.

    • Order code 52025686

      日除けカバー FDU90/91,FMR10/20

      材質: PVDF 用途:FDU90/91, FMR10/FMR20.

    • Order code 71429905

      Reflector plate horizontal mounting

      Horizontal mounting bracket for installation in limited space in sewer shaft. Usage: FMR10/FMR20.

    • Order code 71429910

      Swiveling mounting bracket, sewer

      For installation in manhole above sewer. Usage: FMR10/FMR20.
