仕様一覧
-
プロセス温度
-50 °C...+150 °C
(-58 °F...+302 °F) -
プロセス圧力 / 最大過圧リミット
真空...10 MPa
-
最小密度
0.5g/cm³ (0.4g/cm³ オプション)
アプリケーション
伸長パイプ付きレベルスイッチLiquiphant FTL51は、各国の防爆認証を取得しており、危険場所での使用に適しています。様々な産業に適したFTL51は、SIL2/SIL3（機能安全）に対する要件を満たしており、2次隔壁を備え、安全性と可用性を確実なものにしています。 測定値は、信頼性が高く、測定物特性、流量、液流、気泡、泡、振動、付着物の影響を受けません。

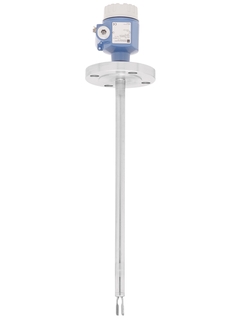

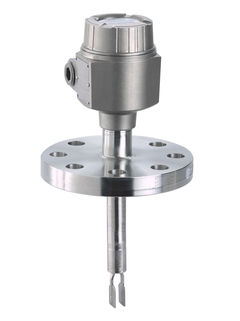

あらゆる液体に対応する伸長パイプ付き音叉式レベルスイッチ。
プロセス接続：ネジ込み、フランジおよびサニタリプロセス接続（トリクランプ）
プロセス温度：-50～+150 °C（-58～+302 °F）
プロセス圧力：-0.1～+10 MPa（-14.5～+1,450 psi)
センサ材質：316L、アロイ
国際防爆認定、オーバーフロー防止(WHG)、SIL
利点
IEC 61508/IEC 61511-1に準拠したSIL2/SIL3の機能安全を必要とする安全システムで使用可能
国際防爆認証およびオーバーフロー防止認証（WHG）
調整不要のため立上げが簡単
機械的可動部品なし：メンテナンスフリー、消耗なし、長寿命。音叉フォークの損傷監視：機能を保証
環境を保護する2次隔壁
あらゆるアプリケーション向けに標準で用意されている様々なプロセス接続
ステンレス製（316L）および腐食耐性が高い（アロイ）材質のセンサ
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
旧機種
成功事例
最もダウンロードされているファイル
-
-
取扱説明書 (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
英語版 - 08/2004
Vibration Limit Switch Level limit switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals
EN JA 10/08/2004言語:
英語
バージョン:
10/08/2004
ファイルサイズ:
836 KB
ファイル名:
BA141FEN.pdf
-
221 ドキュメント
-
-
技術仕様書 (TI)
リキファント M FTL51C 技術仕様書
音叉式レベルリミットスイッチ あらゆる液体に対応 高腐食耐性コーティング
EN JA 31/08/201813/02/201719/05/201029/11/2007言語:
日本語
バージョン:
19/05/2010
ファイルサイズ:
2.1 MB
ファイル名:
Ti347fja_0510_1112.pdf
-
-
-
技術仕様書 (TI)
Liquiphant M デンシティ（密度/ 濃度計測用）と デンシティコンピュータ（密度/ 濃度計測用）
FML621 技術仕様書
EN JA 08/10/201212/02/200929/11/2007言語:
日本語
バージョン:
12/02/2009
ファイルサイズ:
2.4 MB
ファイル名:
Ti420fja_0209_0910.pdf
-
-
-
取扱説明書 (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
Vibration Limit Switch Level limit switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals
EN JA 10/08/2004言語:
英語
バージョン:
10/08/2004
ファイルサイズ:
836 KB
ファイル名:
BA141FEN.pdf
-
-
-
簡易取扱説明書 (KA)
Liquiphant M FTL50-########7#, FTL51-########7#, Operating Instructions
Point level switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals With Aluminium Housing
-
-
-
簡易取扱説明書 (KA)
Bedienungsanleitung/ Operating Instuction Liquiphant.
Sliding Sleeve
EN JA 01/05/200801/11/1998言語:
英語
バージョン:
01/05/2008
ファイルサイズ:
314.8 KB
ファイル名:
KA100fa6_0308.pdf
-
-
-
簡易取扱説明書 (KA)
Liquiphant M FTL50, FTL51 Operating Instructions
Point level switch for all kinds of liquids
EN JA 20/01/201729/06/201618/04/200601/04/2006言語:
日本語
バージョン:
20/01/2017
ファイルサイズ:
2.6 MB
ファイル名:
Ka00143fja_fm10.pdf
-
-
-
簡易取扱説明書 (KA)
Liquiphant M/S FTL51, FTL71, FTL81
High Pressure Sliding Sleeve G 1 1/2, NPT 1 1/2
EN JA 09/05/201731/07/201001/05/200813/10/2005言語:
英語
バージョン:
09/05/2017
ファイルサイズ:
280 KB
ファイル名:
KA00154FA6_1317.pdf
-
-
-
簡易取扱説明書 (KA)
FTL5x - sealing set
FTL5x - sealing set
EN JA 03/05/2021言語:
英語
バージョン:
03/05/2021
ファイルサイズ:
63.3 KB
ファイル名:
KA00609F_A2.pdf
-
-
-
簡易取扱説明書 (KA)
Exchange of sensor on Liquiphant M/S
Exchange of sensor on Liquiphant M/S
EN JA 24/04/2012言語:
英語
バージョン:
24/04/2012
ファイルサイズ:
398.2 KB
ファイル名:
KA00529FA2_0908.pdf
-
-
-
簡易取扱説明書 (KA)
FTL5x - Exchange of housing F13
Liquiphant FTL5x - Exchange of housing F13
EN JA 15/04/2021言語:
英語
バージョン:
15/04/2021
ファイルサイズ:
232.8 KB
ファイル名:
KA00531F00_A2.pdf
-
-
-
簡易取扱説明書 (KA)
Liquiphant M Density FTL50, FTL51 Operating Instructions
Liquiphant M for density and concentration calculation
EN JA 29/06/201615/11/2007言語:
英語
バージョン:
29/06/2016
ファイルサイズ:
999.4 KB
ファイル名:
KA00284FA6_1316.pdf
-
-
-
簡易取扱説明書 (KA)
Liquiphant M/S FTL51, FTL71, FTL81 Operating Instructions
High Pressure Sliding Sleeve G 1, NPT 1
EN JA 09/05/201731/07/201001/05/200801/10/2005言語:
英語
バージョン:
09/05/2017
ファイルサイズ:
295.4 KB
ファイル名:
KA00153FA6_1317.pdf
-
-
-
簡易取扱説明書 (KA)
Operating Instuction Liquiphant FTL 51, FTL71, FTL81 Sliding Sleeve
Sliding Sleeve G 1½ A, 1½ NPT for Unpressurised Operation.
EN JA 09/05/201719/10/2005言語:
英語
バージョン:
09/05/2017
ファイルサイズ:
141.4 KB
ファイル名:
KA00152FA6_1317.pdf
-
-
-
簡易取扱説明書 (KA)
リキファント M F TL5x(H) - # ### ## # #3 # 取扱説明書
液体用レベルリミットスイッチ コンパクトハウジング仕様
EN JA 29/06/201601/01/2006言語:
日本語
バージョン:
01/01/2006
ファイルサイズ:
3 MB
ファイル名:
Ka220fja_0106_0910.pdf
-
-
-
簡易取扱説明書 (KA)
Bedienungsanleitung/ Operating Instuctions Liquiphant M/S + FEL57
Selbsttest Self test
EN JA 27/02/201701/03/2002言語:
英語
バージョン:
27/02/2017
ファイルサイズ:
227.1 KB
ファイル名:
KA00147FA6_1316.pdf
-
-
-
簡易取扱説明書 (KA)
Operating Instuction Liquiphant M FTL 51, FTL71, FTL81
Sliding Sleeve G 1A, 1 NPT for Unpressurised Operation.
EN JA 09/05/201719/10/2005言語:
英語
バージョン:
09/05/2017
ファイルサイズ:
158.9 KB
ファイル名:
KA00151FA6_1317.pdf
-
-
-
簡易取扱説明書 (KA)
FTL5x - exchange of Polyester housing F16
Liquiphant FTL5x exchange of Polyester housing F16
EN JA 15/04/2021言語:
英語
バージョン:
15/04/2021
ファイルサイズ:
344.2 KB
ファイル名:
KA00533F00_A2.pdf
-
-
-
簡易取扱説明書 (KA)
FTL5x - exchange Alu housing F17
Liquiphant M FTL5x - exchange Alu housing F17
EN JA 15/04/2021言語:
英語
バージョン:
15/04/2021
ファイルサイズ:
254.1 KB
ファイル名:
KA00534F00_A2.pdf
-
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
ｶﾊﾞｰ F13 Ex ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052002698 -
-
ｶﾊﾞｰ F17 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052002699 -
-
ｶﾊﾞｰ T13 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ EPDM
-
カバー
図面番号オーダーコード2052006903 -
-
ｶﾊﾞｰ F16 ｸﾞﾚｰ, PBTP, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052025606 -
-
透明ｶﾊﾞｰ F16 , ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052025790 -
-
ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052027000 -
-
ｶﾞﾗｽ窓付ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052027002 -
-
PC窓付ｶﾊﾞｰ F15, SUS316L相当, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052028207 -
-
ｶﾊﾞｰ F27 SUS316L相当, ｶﾞｽｹｯﾄ EPDM
-
カバー
図面番号オーダーコード2071114754 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ ﾊｳｼﾞﾝｸﾞ/電子部 FTL5x/7x
-
エレクトロニック
図面番号オーダーコード1252004236 -
-
O-ﾘﾝｸﾞ 71.0x3.55 EPDM, 5個
-
シーリング
図面番号オーダーコード2152004137 -
