超音波センサ/
Time-of-Flight(飛行伝搬時間計測法)

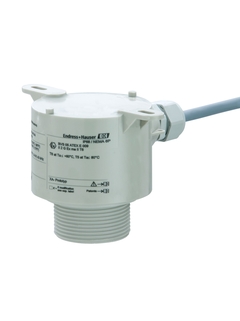

Prosonic FDU90

Prosonic FDU90 ©Endress+Hauser
Prosonic FDU90 ©Endress+Hauser

Time-of-Flight測定原理

FMU9x変換器接続用 レベル・流量計測用 超音波センサ。最大測定範囲3m

超音波センサFDU90は、液体、ペースト、スラッジ、パウダーから粗い粉粒体までの非接触連続レベル計測に使用します。さらに、本センサはオープンチャネル(水路)および堰における流量計測にも使用できます。計測は比誘電率、密度または湿度の影響を受けにくく、また、セルフクリーニング機能により付着物の影響も受けません。危険場所にも最適で、最大測定範囲は、液体の場合3 m(9.8 ft)、粉粒体の場合1.2 m(3.9 ft)です。

  • 利点

    • センサに内蔵された温度測定機能により、温度変化がある環境でもより正確なtime-of-flight(飛行伝播時間)測定を実現

    • 密閉溶着されたPVDFセンサにより化学薬液による耐食にも高耐性

    • センサ/変換器分離構造のため、センサのみを厳しい環境下に設置可能(最大分離距離300 mまで)

    • セルフクリーニング機能による付着物の削減

    • FMU90/FMU95変換器のセンサ自動認識機能により初期設定を簡略化

    • 耐候性、防水性(IP68)

    • 氷結対策としてヒーターをセンサに組み込む(オプション)ことにより信頼性の高い測定を実現

  • アプリケーション

    サイロ、ベルト、原料サイロ、粉砕機における液体や粗い粉粒体の非接触連続レベル計測に使用するセンサです。さらに、本センサはオープンチャネル(水路)および堰における流量計測にも使用できます。通常は、低い構造での測定に使用されます。

    • プロセス接続:ネジ込み

    • プロセス温度:-40~+80 °C(-40~+176 °F)

    • プロセス圧力:+70~+400 kPa(+10~+58 psi)

    • 最大測定範囲:液体3 m(9.8 ft)、粉粒体1.2 m(3.9 ft)

    • 不感知距離:0.07 m(0.23 ft)

    • 国際防爆認証

Details

  • 測定原理

    超音波式

  • 特性 / アプリケーション

    分離型バージョン、制御キャビネット用フィールドハウジングまたはトップハットレールハウジング付き、最大300mまで変換器を離して設置可能

  • 特徴

    フロート保護チューブ

  • 電源 / 通信

    4線 (HART、Profibus DP)

  • 精度

    計測距離の+/- 2mm + 0.17%

  • 周囲温度

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • プロセス温度

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    絶対圧 70...400 kPa
    (10 psi ... 58 psi)

  • 主要接液部

    PVDF (IP68 / NEMA6P)

  • プロセス接続

    前面ネジ:

    G / NPT 1 1/2"

    背面ネジ:

    G / NPT 1"

    天井取付

  • 不感帯距離

    0.07 m (0.23 ft)

  • アプリケーション

  • 最大測定距離

  • 通信

    トランスミッタ:
    4 ... 20 mA HART
    Profibus DP

  • 規格適合証明書/認証

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • オプション

    2系統目 4...20 mA 出力

  • コンポーネント

    変換器:
    FMU90、FMU95

  • アプリケーション限界

    泡/高乱流の可能性:

    FDU91

    タンクファームスキャナ:

    FMU95

  • 測定原理

    超音波式

  • 特性 / アプリケーション

    分離型バージョン、制御キャビネット用フィールドハウジングまたはトップハットレールハウジング付き、最大300mまで変換器を離して設置可能

  • 電源 / 通信

    4線 (HART、PROFIBUS DP)

  • 精度

    計測距離の+/- 2mm + 0.17%

  • 周囲温度

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • プロセス温度

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    絶対圧 70...400 kPa
    (10 psi ... 58 psi)

  • 主要接液部

    PVDF (IP68 / NEMA6P)

  • プロセス接続

    前面ネジ:
    G / NPT 1 1/2"
    背面ネジ:
    G / NPT 1"
    天井取付

  • 不感帯距離

    0.07 m

  • 最大測定距離

    1.2 m

  • 通信

    トランスミッタ:
    4 ... 20 mA HART
    Profibus DP

  • 規格適合証明書/認証

    ATEX, FM, CSA, IEC Ex, INMETRO, NEPSI

  • オプション

    2系統目 4...20 mA 出力

  • コンポーネント

    変換器:
    FMU90

  • 測定原理

    超音波式

  • 製品

    フィールドハウジングまたはDINレールハウジングに分離型変換器を搭載するバージョン
    水/廃水処理プラントにおける開水路流力測定に対応するコスト効率の高いソリューション

  • 最大測定誤差

    精度:
    距離測定: +/- 2mm + 0.17%
    解像度:
    距離測定: 1m

  • 測定範囲

    最大測定距離:3 m/9.8 ft

  • 最大プロセス圧力

    atm.

  • 測定物のプロセス温度

    -40~+80 °C
    (-40~+176 °F)

  • 保護等級

    IP68

  • 表示 / 操作

    トランスミッタ

  • 出力

    トランスミッタ:
    4 ... 20 mA HART
    Profibus DP

  • 入力

    トランスミッタ

  • デジタル通信

    HART、PROFIBUS DP

  • 防爆認証

    ATEX、IECEx、FM、CSA
