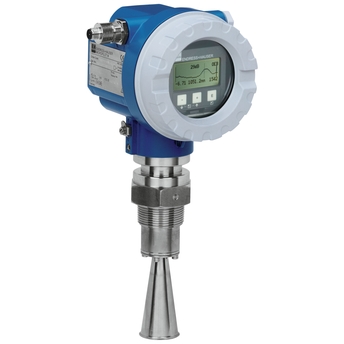

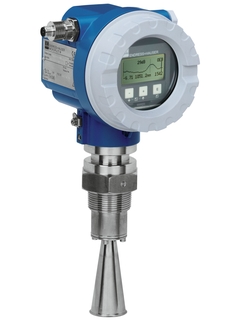

Micropilot M FMR240

本製品の販売は終了しております。

後継機種/代替機種につきましてはお問合せください。

機能と仕様

戻る

Details

  • 測定原理

    レーダー

  • 特性 / アプリケーション

  • 電源 / 通信

    2線 (HART / PROFIBUS PA / FOUNDATION Fieldbus)

  • 周波数

    Kバンド (~26 GHz)

  • 精度

    +/- 3 mm

  • 周囲温度

    -40 °C...+80 °C

    (-40 °F...+176 °F)

  • プロセス温度

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    真空...4 MPa

    (真空...580 psi)

  • 主要接液部

    SUS316L相当, アロイC

  • プロセス接続

    ネジ:

    NPT 1 1/2, R 1 1/2

    フランジ:

    DN50...DN150,

    ASME 2"...6",

    JIS 10K

  • サニタリ プロセス接続

    トリクランプ ISO2852

  • アプリケーション

  • 最大測定距離

  • Radar_Mediengruppe_en.jpg
  • 通信

    4...20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • 規格適合証明書/認証

    ATEX, FM, CSA, IECEx, TIIS, NEPSI

    過充填防止 WHG

    SIL

    EN10204-3.1

    NACE

    海事認定 GL/ABS/NK

  • アプリケーション限界

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
    • Order code 52006628

      プラグ M20-M12 "PA" (WDM)150

      金属製4ピンプラグ デバイス設置, T-Box (WDM) または ケーブルソケット (WDM)への接続. ケーブル長: 150mm. PROMAG および PROMAGには対応しません.

    • Order code 71092209

      O-リング 113.9x3.63 EPDM, 5個

      用途: カバー T12/F12/F23.

  • 20
    • Nr 20 Order code 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Nr 20 Order code 52005936

      窓付カバー F12/T12 アルミニウム, ガスケット

      材質: アルミニウム. 用途: VU331, ハウジング F12/T12, マイクロパイロット M/S, プロソニック M, レベルフレックス M.

    • Nr 20 Order code 52018670

      ガラス窓付カバー F23 SUS316L相当, ガスケット

      材質: SUS316L相当. 用途: VU331, レベルフレックス M, マイクロパイロット M.

    • Nr 20 Order code 52018671

      カバー F23 SUS316L相当, ガスケット

      材質: SUS316L相当. 用途: レベルフレックス M, マイクロパイロット M.

  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 11
    • Nr 11 Order code 52019062

      カバー 端子部 F12/F23, FHX40

      端子部カバー. 用途: 分離型ディスプレイ, マイクロパイロット M, プロソニック M, レベルフレックス M.

  • 35
    • Nr 35 Order code 52006197

      4極端子, HART, 2線

      ケーブル接続. 用途: ハウジング F12/F23, マイクロパイロット M, レベルフレックス M, プロソニック M.

    • Nr 35 Order code 52012156

      4極端子, PA, FF

      PROFIBUS PA, Foundation Fieldbus 用途: マイクロパイロット II/M, プロソニック M, レベルフレックス M

    • Nr 35 Order code 52014817

      4極端子, HART, ferrit, (F12)

      GL/ABS 海事認定. 用途: マイクロパイロット M, レベルフレックス M.

    • Nr 35 Order code 52014818

      4極端子, PA/FF, ferrit, (F12)

      GL/ABS 海事認定. 用途: マイクロパイロット M, レベルフレックス M.

    • Nr 35 Order code 52018949

      4極端子, EEx ia, HART,T12,OVP

      4極, 2線. OVP = 課電圧保護. 用途: ハウジング T12, レベルフレックス M, プロソニック M, マイクロパイロット M.

    • Nr 35 Order code 52018950

      2極端子, EEx ia,PA/FF,T12,OVP

      2極, 2線. PROFIBUS PA, FOUNDATION Fieldbus. OVP = 課電圧保護. 用途: ハウジング T12, レベルフレックス M, プロソニック M, マイクロパイロット M.

    • Nr 35 Order code 52013302

      4極端子 Ex d, 2線, HART, T12

      用途: ハウジング T12, レベルフレックス M, プロソニック M, マイクロパイロット M.

    • Nr 35 Order code 52013303

      2極端子, Ex d, 2線, PA/FF, T12

      2-線式, PROFIBUS PA/FOUNDATION Fieldbus. Ex d リミッタ. 用途: ハウジング T12, レベルフレックス M, マイクロパイロット M, プロソニック M.

  • 11
    • Nr 11 Order code 52006026

      カバー 端子部 F12/F23

      端子部カバー. 用途: マイクロパイロット M, プロソニック M, レベルフレックス M.

    • Nr 11 Order code 52005643

      カバー ハウジング T12

      電子部品側ケーブル仕切部. 用途: マイクロパイロット M/S, プロソニック M, レベルフレックス M.

  • 31
    • Nr 31 Order code 52024953

      HF-モジュール FMR24x, FMR250, 26GHz

      バージョン: III.3以上 用途: ソフトウェアバージョン1.0以上の基板用, FMR250. ソフトウェアバージョン5.0以上の基板用, FMR240/FMR244/FMR245, アドバンスダイナミック

    • Nr 31 Order code 71026572

      HFモジュール FMR24x, 26GHz, v5.0

      バージョン III. 5. 以上 用途: ソフトウェアバージョン 5.0以上の基板用, FMR240/FMR244/FMR245.

  • 30
    • Nr 30 Order code 71023757

      電子部 FMR23x/FMR24x, Ex, HART, V4.0

      バージョン4.0 用途: FMR230/FMR231, FMR240/FMR244/FMR245.

    • Nr 30 Order code 71023758

      電子部 FMR23x/FMR24x, Ex, PA, v4.0

      PROFIBUS PA, バージョン 4.0 用途: FMR230/FMR231, FMR240/FMR244/FMR245.

    • Nr 30 Order code 71023759

      電子部 FMR23x/FMR24x, Ex, FF, v4.0

      FOUNDATION フィールドバス, バージョン 4.0. 用途: FMR230/FMR231, FMR240/FMR244/FMR245 HFモジュール付属, バージョン III.2 以上.

    • Nr 30 Order code 71026754

      電子部 FMR24x/250, Ex, HART, v5.0

      HART, バージョン 5.0. 用途: FMR240/FMR244/FMR245/FMR250.

    • Nr 30 Order code 71026819

      電子部 FMR24x/250, Ex, PA, v5.0

      PROFIBUS PA, バージョン 5.0. 用途: FMR240/FMR244/FMR245, FMR250.

    • Nr 30 Order code 71026820

      電子部 FMR24x/250, Ex, FF, v5.0

      FOUNDATION フィールドバス, バージョン 5.0. 用途: FMR240/FMR244/FMR245, FMR250.

  • 40
    • Nr 40 Order code 52026443

      ディスプレイ VU331, バージョン 2

      英数ディスプレイ, 4行 用途: FMR530/532/533, FMR540, FMU40/41/42/43/44.

  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 65
    • Nr 65 Order code 535720-9010

      Sealing kit FMR2xx

      Consists of: 2x gasket Pg13.5 FA. 2x O-ring 17.0x2.0 EPDM. 1x O-ring 49.21x3.53 EPDM. 2x O-ring 17.12x2.62 FKM. 1x O-ring 113.9x3.53 EPDM. 1x O-ring 72.0x3.0 EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250.

  • 55
    • Nr 55 Order code 52006035

      ホーンアンテナ FMR240, 40mm/1-1/2", SS

      材質: 316L. ネジ M4x10, 316L. ネジ M4x14, 316L. スプリングワッシャ, 316L.

    • Nr 55 Order code 52006036

      ホーンアンテナ FMR240, 50mm/2", SS

      材質: 316L. ネジ M4x10, 316L. ネジ M4x14, 316L. スプリングワッシャ, 316L.

    • Nr 55 Order code 52006037

      ホーンアンテナ FMR240, 80mm/3", SS

      材質: 316L. ネジ M4x10, 316L. ネジ M4x14, 316L. スプリングワッシャ, 316L.

    • Nr 55 Order code 52006038

      ホーンアンテナ FMR240, 100mm/4", SS

      材質: 316L. ネジ M4x10, 316L. ネジ M4x14, 316L. スプリングワッシャ, 316L.

    • Nr 55 Order code 52009050

      ホーンアンテナ FMR240, 40mm/1-1/2", SS, 3.1

      材質: 316L. ネジ M4x10, 316L. ネジ M4x14, 316L. スプリングワッシャ, 316L. 材料証明書. EN10204-3.1 材質 (316L 接液部).

    • Nr 55 Order code 52009051

      ホーンアンテナ FMR240, 50mm/2", SS, 3.1

      材質: 316L. ネジ M4x10, 316L. ネジ M4x14, 316L. スプリングワッシャ, 316L. 材料証明書. EN10204-3.1 材質 (316L 接液部).

    • Nr 55 Order code 52009052

      ホーンアンテナ FMR240, 80mm/3", SS, 3.1

      材質: 316L. ネジ M4x10, 316L. ネジ M4x14, 316L. スプリングワッシャ, 316L. 材料証明書. EN10204-3.1 材質 (316L 接液部).

    • Nr 55 Order code 52009053

      ホーンアンテナ FMR240, 100mm/4", SS, 3.1

      材質: 316L. ネジ M4x10, 316L. ネジ M4x14, 316L. スプリングワッシャ, 316L. 材料証明書. EN10204-3.1 材質 (316L 接液部).

    • Order code 52018204

      アダプタキット ハウジング F12, 2線, FHX40

      リモートディスプレイへの変更. ハウジング F12, 2線 電子部. 非防爆のみ. FHX40は別途発注. 用途: マイクロパイロット II/M, プロソニック M, レベルフレックス M.

    • Order code 52007441

      アダプタケーブル (サービスアダプタRS232用)

      サービスアダプタ マイクロパイロット-M/-S レベルフレックス-M プロソニック-M/FMU86

    • Order code 52007646

      アンテナケーブル アンプラグ用ツール

      用途: マイクロパイロット M/マイクロパイロット S.

    • Order code 52009925

      HF-テストケーブル 26GHz

      同軸ケーブル. 用途: FMR24x/FMR25x/FMR540, ダミーアンテナ.

    • Order code 52013874

      取付ブラケット FHX40 1" / 2" パイプ

      用途: FHX40.

    • Order code 71000221

      アダプタ FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

      接続サービスツール RS232(52013675)/ ToFアダプタ FXA291 (71007843). 用途: FMG60, FMD77/FMD78, FMR230/ FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44, NRF590, PMC71, PMD75, PMP71/PMP75.

    • Order code 71007843

      ToFアダプタ FXA291

      用途: コミュボックス FXA291と以下の機器を接続 します。 Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I.

    • Order code 543199-0001

      Protective cover for housing T12/F12, SS

      Usage: Micropilot M, Micropilot S, Prosonic M, Levelflex M. Material: 316Ti.

    • Order code FHX40-

      ディスプレイ FHX40

      分離ディスプレイ + ローカル操作. 4行表示 LC-ディスプレイ. :: メニュー方式のテキスト操作 :: 簡単セットアップ :: ユーザ言語選択可能 :: ディスプレイ上の反射波形表示 用途: FMG60, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 50
    • Nr 50 Order code FMR240X-

      アンテナ FMR240, ホーンなし

      プロセス接続. 用途: マイクロパイロットM.

    • Order code 52016334

      ケーブル FHX40, 20m

      接続ケーブル, ダブルシールド. 用途: FHX40用.

    • Order code 71020502

      ケーブル FHX40, 5m

      接続ケーブル, ダブルシールド. 用途: FHX40用.

    • Order code 71020503

      ケーブル FHX40, 10m

      接続ケーブル, ダブルシールド. 用途: FHX40用.

    • Order code 71020504

      ケーブル FHX40, 30m

      接続ケーブル, ダブルシールド. 用途: FHX40用.

    • Order code 71105889

      ホーンプロテクション, 100mm (4") ホーン

      100mmホーンアンテナ用ホーンプロテクション. 内容: PTFE ディスク + 取付リング. 用途: FMR240/FMR250, FMR51/FMR57.

    • Order code 71105890

      ホーンプロテクション, 80mm (3") ホーン

      80mmホーン用のホーンプロテクション. 内容: PTFE ディスク + 取付リング. 用途: FMR240/FMR250, FMR51/FMR57.

    • Order code 71067434

      銘板(改訂), 非防爆製品用

      ブランク銘板. 非防爆製品が修正/変更されたときに新オーダー コードを入力.

    • Order code

      Phase out spares

    • Order code

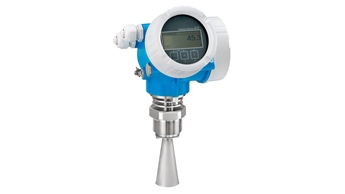

  • 後継機種
