Microwave barrier emitter
Soliwave FQR56

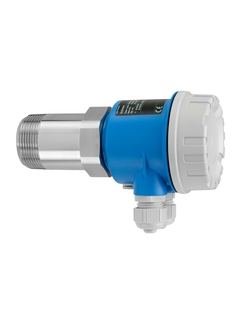

Soliwave FQR56 ©Endress+Hauser

Emitter for non-contact point level detection in bulk solids

The Soliwave FQR56 microwave barrier uses a contact-free procedure for detection of point levels. It can be installed in containers, conduits, shafts or on free fall shafts. It is possible to take a measurement through non-metallic container materials from the outside. Suitable as point level switch for controlling and counting all types of bulk solids. It interacts with the Soliwave FDR56 receiver.

本製品の販売・取扱いについてはお問合せください。

  • 利点

    • Highly reliable measurement due to flush-mounted installation and possible non-contact installation as well as indication of the signal strength on the receiver

    • Mechanical robust solution ensures cost savings over the whole life cycle of the product: No...

  • アプリケーション

    Typical bulk solids are: Wood chips, wood dust or flour; plaster, cement, ash, paper or cardboard shred, gravel, sand, dried powders in general, bags and boxes.

    • Process connections: Threads

    • Ambient temperature: -40 to +70°C (-40 to +158°F)

    • Measuring...

Details

  • 測定原理

    マイクロ波バリア

  • 特性 / アプリケーション

    変換器

    非接触式レベルスイッチおよび流量監視

    対象物の検知、カウント、測位

    物質移動ポイントの監視

    沈着物や汚染の検知および分析


    設置:

    非接触設置(伝送窓)またはフロントフラッシュ設置(接触式)

  • 特徴

    最大測定範囲:100 m

  • 電源 / 通信

    AC 85 ... 253V

    DC 20 ... 30 V/ AC 20 ... 60 V

  • 周囲温度

    -40~+70 °C

    (-40~+158 °F)

  • プロセス温度

    非接触設置:任意

    設備内:

    -40~+70 °C(-40~+158 °F)

    高温アダプタ使用時:

    最大+450 °C(+842 °F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    非接触設置:任意

    設備内:

    50~680 kPa(7.2~99 psi)絶対圧

    高圧アダプタ使用時:

    最大+2.1 MPa(+305 psi)絶対圧

  • 最小密度

    かさ密度: >10 g/l

  • 主要接液部

    非接触設置:
    溶接部なし

    設置内:

    SUS316Ti相当 またはアルミニウム;

    PTFE またはセラミック

  • プロセス接続

    1-1/2" R、1-1/2" G、1-1/2" NPT

  • サニタリ プロセス接続

    非接触設置

  • 規格適合証明書/認証

    ATEX, CSA C/US, IEC Ex

  • 設計認証

    EN10204-3.1

  • オプション

    点検窓

    高温アダプタ

    高圧アダプタ

    取付ブラケット

    FAR50、FAR51、FAR52、FAR53、FAR54、FAR55

  • コンポーネント

    トランシーバ:FDR56

  • アプリケーション限界

    粉体質量:< 10 g/l

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
    • Order code 71125417

      エレクトロニックインサート Q-AAA, FQR56

      Electronic module emitter. Non-hazardous area, AC version. 用途: FQR56.

    • Order code 71125418

      エレクトロニックインサート Q-AAE, FQR56

      Electronic module emitter. Non-hazardous area, DC version. 用途: FQR56.

    • Order code 71125419

      Electronic insert Q-BAA, FQR56

      Electronic module mitter. ATEX II 1/2D IP66 T102oC, AC version. 用途: FQR56.

    • Order code 71125420

      エレクトロニックインサート Q-BAE, FQR56

      Electronic module emitter. ATEX II 1/2D IP66 T102oC, DC version. 用途: FQR56.

    • Order code 71125421

      エレクトロニックインサート Q-IAA, FQR56

      Electronic module emitter. IECEx II 1/2D IP66 T102oC, AC version. 用途: FQR56.

    • Order code 71125422

      エレクトロニックインサート Q-IAE, FQR56

      Electronic module emitter. IECEx II 1/2D IP66 T102oC, DC version. 用途: FQR56.

    • Order code 71258291

      電子モジュール Q-CAA, FQR56

      電子部 エミッタ. CSA 一般仕様, ACバージョン. 用途: FQR56.

    • Order code 71258311

      電子モジュール Q-CAE, FQR56

      電子部 エミッタ. CSA 一般仕様, DCバージョン. 用途: FQR56.

    • Order code 71258313

      電子モジュール Q-CBA, FQR56

      電子部 エミッタ. CSA C/US Class II, Div. 1, Group E-G, ACバージョン. 用途: FQR56.

    • Order code 71258314

      電子モジュール Q-CBE, FQR56

      電子部 エミッタ. CSA C/US Class II, Div. 1, Group E-G, DCバージョン. 用途: FQR56.

    • Order code 71324242

      Electronic insert Q-AAA, FQR56 (F34)

      Electronic module emitter. Non-hazardous area, AC version. 用途: FQR56.

    • Order code 71324243

      Electronic insert Q-AAE, FQR56 (F34)

      Electronic module emitter. Non-hazardous area, DC version. 用途: FQR56.

    • Order code 71324246

      Electronic insert Q-BAA, FQR56 (F34)

      Electronic module emitter. ATEX II 1/2D IP66 T102oC, AC version. 用途: FQR56.

    • Order code 71324247

      Electronic insert Q-BAE, FQR56 (F34)

      Electronic module emitter. ATEX II 1/2D IP66 T102oC, DC version. Usage: FQR56.

    • Order code 71324250

      Electronic insert Q-IAA, FQR56 (F34)

      Electronic module emitter. IECEx II 1/2D IP66 T102oC, AC version. 用途: FQR56.

    • Order code 71324252

      Electronic insert Q-IAE, FQR56 (F34)

      Electronic module emitter. IECEx II 1/2D IP66 T102oC, DC version. 用途: FQR56.

    • Order code 71113441

      HTアダプタ R1-1/2 + Rp1-1/2, SUS316Ti相当

      用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71113449

      HTアダプタ NPT1-1/2, SUS316Ti相当

      用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71113450

      エクステンション 225mm, HTアダプタ R1-1/2 +

      用途: HTアダプタ R1-1/2 + Rp1-1/2, FQR50/56, FDR50/56, FTR20.

    • Order code 71113451

      エクステンション 325mm, HTアダプタ R1-1/2 +

      用途: HTアダプタ R1-1/2 + Rp1-1/2, FQR50/56, FDR50/56, FTR20.

    • Order code 71113452

      エクステンション 525mm, HTアダプタ R1-1/2 +

      用途: HTアダプタ R1-1/2 + Rp1-1/2, FQR50/56, FDR50/56, FTR20.

    • Order code 71113453

      エクステンション 225mm, HTアダプタ NPT1-1/2

      用途: HTアダプタ NPT1-1/2, FQR50/56, FDR50/56, FTR20.

    • Order code 71113454

      エクステンション 325mm, HTアダプタ NPT1-1/2

      用途: HTアダプタ NPT1-1/2, FQR50/56, FDR50/56, FTR20.

    • Order code 71113455

      エクステンション 525mm, HTアダプタ NPT1-1/2

      用途: HT-アダプタ NPT1-1/2, FQR50/56, FDR50/56, FTR20.

    • Order code 52017501

      取付ブラケット FQR5x/FDR5x, アルミニウム

      用途: FQR50/56, FDR50/56, FTR20 取付.

    • Order code 52017502

      取付金具 FQR5x/FDR5x, プラスチック

      用途: FQR50/56, FDR50/56, FTR20 取付.

    • Order code 71006345

      フランジ DN40 PN6, Rp1-1/2, アルミ

      穴径: 100mm. 用途: FQR50/56, FDR50/56, FTR20. QR30/DR30取付フランジと互換あり.

    • Order code 71006346

      フランジ 1-1/2" 150lbs, NPT1-1/2, アルミ

      穴径: 98,6mm. 用途: FQR50/56, FDR50/56, FTR20. QR30/DR30取付フランジと互換あり.

    • Order code 71006348

      フランジ DN40 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71006349

      フランジ 1-1/2" 150lbs, NPT1-1/2, 316Ti

      ANSI B16.5. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71006350

      フランジ DN50 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71006351

      フランジ 2" 150lbs, NPT1-1/2, 316Ti

      ANSI B16.5. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71006352

      フランジ DN100 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71006353

      フランジ 4" 150lbs, NPT1-1/2, 316Ti

      ANSI B16.5. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026443

      溶接フィッティング DN50, 200oC

      ネジ取付. 材質: SUS316Ti相当, シリコン. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026444

      溶接フィッティング DN80, 200oC

      ネジ取付. 材質: SUS316Ti相当, シリコン. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026445

      溶接フィッティング DN100, 200oC

      ネジ取付. 材質: SUS316Ti相当, シリコン. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026446

      溶接フィッティング DN50, 10bar, 200oC

      ネジ取付. 材質: SUS316Ti/321相当, シリコン. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026447

      溶接フィッティング DN80, 10bar, 200oC

      ネジ取付. 材質: SUS316Ti/321相当, シリコン. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026448

      溶接フィッティング DN100, 10bar, 200oC

      ネジ取付. 材質: SUS316Ti/321相当, シリコン. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026449

      フランジフィッティング DIN/EN DN50, 25bar,200oC

      カウンタフランジのネジ取付. 材質: SUS316Ti相当, PTFE, C4400. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026450

      フランジフィッティング DIN/EN DN80, 25bar,200oC

      カウンタフランジのネジ取付. 材質: SUS316Ti相当, PTFE, C4400 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71026451

      フランジフィッティング DIN/EN DN100,25bar,200oC

      カウンタフランジのネジ取付. 材質: SUS316Ti相当, PTFE, C4400. 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71108383

      フランジ DN40 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1,A. EN10204-3.1 材料証明書付属 (316Ti 接液部). 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71108387

      フランジ 1-1/2" 150lbs,NPT1-1/2,316Ti,3.1

      ANSI B16.5. EN10204-3.1 材料証明書付属 (316Ti 接液部). 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71108388

      フランジ DN50 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1,A. EN10204-3.1 材料証明書付属 (316Ti 接液部). 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71108389

      フランジ 2" 150lbs, NPT1-1/2, 316Ti, 3.1

      ANSI B16.5. EN10204-3.1 材料証明書付属 (316Ti 接液部). 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71108390

      フランジ DN100 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1,A. EN10204-3.1 材料証明書付属 (316Ti 接液部). 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71108391

      フランジ 4" 150lbs, NPT1-1/2, 316Ti, 3.1

      ANSI B16.5. EN10204-3.1 材料証明書付属 (316Ti 接液部). 用途: FQR50/56, FDR50/56, FTR20.

    • Order code 71209097

      点検窓 ディスク DN100, 25bar, 200oC

      フランジ取付に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209100

      点検窓 ディスク DN80, 25bar, 200oC

      フランジ取付に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209101

      点検窓 ディスク DN50, 25bar, 200oC

      フランジ取付に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209107

      点検窓 ディスク DN100, 10bar, 200oC

      溶接に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209111

      点検窓 ディスク DN80, 10bar, 200oC

      溶接に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209114

      点検窓 ディスク DN50, 10bar, 200oC

      溶接に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209115

      点検窓 ディスク DN100, 200oC

      溶接に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209116

      点検窓 ディスク DN80, 200oC

      溶接に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209118

      点検窓 ディスク DN50, 200oC

      溶接に設置. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209119

      点検窓 ディスク DN100, 6bar, 200oC

      ネジタイプのフィッティングに取付. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209121

      点検窓 ディスク DN80, 6bar, 200oC

      ネジタイプのフィッティングに取付. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.

    • Order code 71209122

      点検窓 ディスク DN50, 6bar, 200oC

      ネジタイプのフィッティングに取付. 材質: ホウケイ酸ガラス. アプリケーション: FQR50/56, FDR50/56, FTR20.
