Proline Promass 83F
コリオリ質量流量計

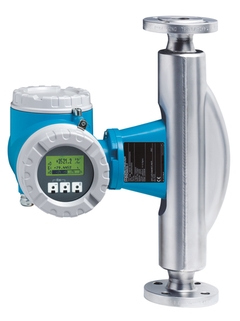

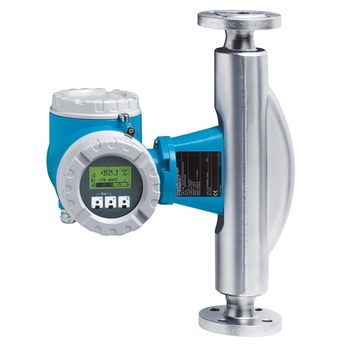

コリオリ質量流量計 Proline Promass 83F ©Endress+Hauser

高機能変換器をもった高精度かつ堅牢な流量計。

Promass Fは、さまざまなプロセスコンディションにおいて高精度な計測が行える機器として、長年ご好評を得ています。Promass Fはさまざまなアプリケーションに適用可能です。光学式タッチスイッチ、4行表示ディスプレイとバッチ処理および濃度計測用ソフトウェアオプションや診断機能などの拡張機能を備えたPromass 83変換器を組み合わせることで、Promass 83Fは、液体および気体の高精度計測をご提供します。

  • 利点

    • 最高のプロセス安全性 – 変動する環境や厳しい環境の影響を受けない

    • 測定ポイントの削減 - 1台で多変数測定可能(流量、密度、温度)

    • 省スペース - 上流側および下流側直管長が不要

    • 品質の向上 - アドバンストダイアグ、バッチ機能および濃度測定等のソフトウェアオプションを用意

    • 柔軟なデータ転送オプション - さまざまな通信方式に対応

    • 自動データ復旧

  • アプリケーション

    • コリオリの測定原理は粘度や密度等の測定流体特性の影響を受けません。

    • 液体または気体のさまざまなプロセスコンディションに適用可能な高精度流量計。

    機器特長

    • 質量流量測定誤差:±0.05 %(PremiumCal)

    • 2次容器:最大4 MPa(580 psi)

    • 呼び口径:8A~250A(3/8"~10")

    • 4行表示、光学式タッチスイッチ、バックライト付

    • 一体型または分離型

    • HART,PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP

Details

  • 測定原理

    コリオリ式

  • 製品

    高精度、堅牢、拡張変換器機能が付いた流量計。さまざまな厳しいプロセス条件下で、液体および気体の高精度計測が可能。

  • センサの特徴

    最高のプロセス安全性 – 変動する環境や厳しい環境の影響を受けない。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。質量流量測定誤差 ±0.05 % (プレミアム校正)。2次容器 最大 4 MPa (580 psi)。

  • 変換器の特長

    クオリティ - 充填&投与、密度、拡張診断機能用ソフトウェア。フレキシブルなデータ転送オプション – さまざまな通信方式。自動データ復旧。4行表示、バックライト、タッチコントロールディスプレイ。一体型または分離型。

  • 呼び口径レンジ

    8~250 mm (⅜~10")
    高温: 25A (1")、50A (2")、80A (3")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); 1.4404 (SUS316または316L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4404 (SUS316または316L相当); アロイ C22、2.4602 (UNS N06022)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量 (液体): ±0.1 % (標準)、0.05 % (オプション)
    体積流量 (液体): ±0.1 %
    質量流量 (気体): ±0.35 %
    密度 (液体): ±0.0005 g/cm³

  • 測定範囲

    0~2,200,000 kg/h (0~80,840 lb/min)

  • 最大プロセス圧力

    PN 100、Class 600、63K

  • 測定物のプロセス温度

    標準: –50~+200 °C (–58~+392 °F)
    高温: –50~+350 °C (–58~+662 °F)

  • 周囲温度レンジ

    標準: –20~+60 °C (–4~+140 °F)
    オプション: –40~+60 °C (–40~+140 °F)

  • センサハウジングの材質

    1.4301/1.4307 (SUS304L相当)、耐食性

  • 変換器ハウジングの材質

    粉体塗装ダイキャストアルミニウム
    1.4301 (SUS304相当)、シート
    CF3M (SUS316L相当)、キャスト

  • 保護等級

    IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール (外部から操作可能)
    ローカルディスプレイおよび操作ツールから設定可能

  • 出力

    4xモジュラー出力:
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
    パルス/周波数/スイッチ出力 (パッシブ)
    リレー

  • 入力

    2xモジュラー入力:
    ステータス
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)

  • デジタル通信

    HART、PROFIBUS PA/DP、FOUNDATION フィールドバス、Modbus RS485、EtherNet/IP

  • 電源

    DC 16~62 V
    AC 85~260 V (45~65 Hz)
    AC 20~55 V (45~65 Hz)

  • 防爆認証

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • その他の認証、証明

    3.1 材料証明、認定校正施設での校正 (ISO/IEC 17025 準拠)、NAMUR、SIL、船級認定
    PED、CRN、AD 2000
    3A、EHEDG、FDA
    NACE MR0175/MR0103、PMI; EN、ASME、NORSOKに準拠した溶接試験

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • 船級認定と認証

    船級認定

  • 圧力認定と認証

    PED、CRN、AD 2000

  • 材料証明

    3.1 material

    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

  • サニタリ認定および認証

    3-A、EHEDG、FDA

  • 測定原理

    コリオリ式

  • 特性 / アプリケーション

    流体および気体に対応する汎用多機能流量計

  • 周囲温度

    -20...65°C
    (-4...+140°F)

  • プロセス温度

    -50...+350°C
    (-58...+662°F)

  • プロセス圧力(絶対圧力)

    PN 16...100
    Cl 150...600
    JIS 10...63K

  • 接液部

    SUS890L相当/1.4539

    アロイ C-22/2.4602

  • 出力

    4...20 mA
    パルス/周波数 (10KHz、アクティブ/パッシブ)
    リレー/ステータス

  • 規格適合証明書/認証

    ATEX
    FM
    CSA
    TIIS

  • 測定原理

    コリオリ式

  • 製品

    高精度、堅牢、拡張変換器機能が付いた流量計。さまざまな厳しいプロセス条件下で、液体および気体の高精度計測が可能。

  • センサの特徴

    最高のプロセス安全性 – 変動する環境や厳しい環境の影響を受けない。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。質量流量測定誤差 ±0.05 % (プレミアム校正)。2次容器 最大 4 MPa (580 psi)。

  • 変換器の特長

    クオリティ - 充填&投与、密度、拡張診断機能用ソフトウェア。フレキシブルなデータ転送オプション – さまざまな通信方式。自動データ復旧。4行表示、バックライト、タッチコントロールディスプレイ。一体型または分離型。

  • 呼び口径レンジ

    8~250 mm (⅜~10")
    高温: 25A (1")、50A (2")、80A (3")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); 1.4404 (SUS316または316L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4404 (SUS316または316L相当); アロイ C22、2.4602 (UNS N06022)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量 (液体): ±0.1 % (標準)、0.05 % (オプション)
    体積流量 (液体): ±0.1 %
    質量流量 (気体): ±0.35 %
    密度 (液体): ±0.0005 g/cm³

  • 測定範囲

    0~2,200,000 kg/h (0~80,840 lb/min)

  • 最大プロセス圧力

    PN 100、Class 600、63K

  • 測定物のプロセス温度

    標準: –50~+200 °C (–58~+392 °F)
    高温: –50~+350 °C (–58~+662 °F)

  • 周囲温度レンジ

    標準: –20~+60 °C (–4~+140 °F)
    オプション: –40~+60 °C (–40~+140 °F)

  • センサハウジングの材質

    1.4301/1.4307 (SUS304L相当)、耐食性

  • 変換器ハウジングの材質

    粉体塗装ダイキャストアルミニウム
    1.4301 (SUS304相当)、シート
    CF3M (SUS316L相当)、キャスト

  • 保護等級

    IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール (外部から操作可能)
    ローカルディスプレイおよび操作ツールから設定可能

  • 出力

    4xモジュラー出力:
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
    パルス/周波数/スイッチ出力 (パッシブ)
    リレー

  • 入力

    2xモジュラー入力:
    ステータス
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)

  • デジタル通信

    HART、PROFIBUS PA/DP、FOUNDATION フィールドバス、Modbus RS485、EtherNet/IP

  • 電源

    DC 16~62 V
    AC 85~260 V (45~65 Hz)
    AC 20~55 V (45~65 Hz)

  • 防爆認証

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • その他の認証、証明

    3.1 材料証明、認定校正施設での校正 (ISO/IEC 17025 準拠)、NAMUR、SIL、船級認定
    PED、CRN、AD 2000
    3A、EHEDG、FDA
    NACE MR0175/MR0103、PMI; EN、ASME、NORSOKに準拠した溶接試験

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • 船級認定と認証

    船級認定

  • 圧力認定と認証

    PED、CRN、AD 2000

  • 材料証明

    3.1 material

    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

  • サニタリ認定および認証

    3-A、EHEDG、FDA

  • 測定原理

    コリオリ式

  • 測定原理

    コリオリ式

  • 製品

    高精度。堅牢。拡張変換器機能が付いた流量計。さまざまな厳しいプロセス条件下で、液体および気体の高精度計測が可能。

  • センサの特徴

    最高のプロセス安全性 – 変動する環境や厳しい環境の影響を受けない。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。質量流量測定誤差 ±0.05 % (プレミアム校正)。2次容器 最大 4 MPa (580 psi)。

  • 変換器の特長

    クオリティ - 充填&投与、密度、拡張診断機能用ソフトウェア。フレキシブルなデータ転送オプション – さまざまな通信方式。自動データ復旧。4行表示、バックライト、タッチコントロールディスプレイ。一体型または分離型。

  • 呼び口径レンジ

    8~250 mm (⅜~10")
    高温: 25A (1")、50A (2")、80A (3")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); 1.4404 (SUS316または316L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4404 (SUS316または316L相当); アロイ C22、2.4602 (UNS N06022)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量 (液体): ±0.1 % (標準)、0.05 % (オプション)
    体積流量 (液体): ±0.1 %
    質量流量 (気体): ±0.35 %
    密度 (液体): ±0.0005 g/cm³

  • 測定範囲

    0~2,200,000 kg/h (0~80,840 lb/min)

  • 最大プロセス圧力

    PN 100、Class 600、63K

  • 測定物のプロセス温度

    標準: –50~+200 °C (–58~+392 °F)
    高温: –50~+350 °C (–58~+662 °F)

  • 周囲温度レンジ

    標準: –20~+60 °C (–4~+140 °F)
    オプション: –40~+60 °C (–40~+140 °F)

  • センサハウジングの材質

    1.4301/1.4307 (SUS304L相当)、耐食性

  • 変換器ハウジングの材質

    粉体塗装ダイキャストアルミニウム
    1.4301 (SUS304相当)、シート
    CF3M (SUS316L相当)、キャスト

  • 保護等級

    IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール (外部から操作可能)
    ローカルディスプレイおよび操作ツールから設定可能

  • 出力

    4xモジュラー出力:
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
    パルス/周波数/スイッチ出力 (パッシブ)
    リレー

  • 入力

    2xモジュラー入力:
    ステータス
    0‐20 mA(アクティブ)/4‐20 mA(アクティブ/パッシブ)

  • デジタル通信

    HART、PROFIBUS PA/DP、FOUNDATION フィールドバス、Modbus RS485、EtherNet/IP

  • 電源

    DC 16~62 V
    AC 85~260 V (45~65 Hz)
    AC 20~55 V (45~65 Hz)

  • 防爆認証

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • その他の認証、証明

    3.1 材料証明、認定校正施設での校正 (ISO/IEC 17025 準拠)、NAMUR、SIL、船級認定
    PED、CRN、AD 2000
    3A、EHEDG、FDA
    NACE MR0175/MR0103、PMI; EN、ASME、NORSOKに準拠した溶接試験

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    CE、C-TICK

  • 計測に関する認定および認証

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • 船級認定と認証

    船級認定

  • 圧力認定と認証

    PED、CRN、AD 2000

  • 材料証明

    3.1 material

    NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK

  • サニタリ認定および認証

    3-A、EHEDG、FDA
