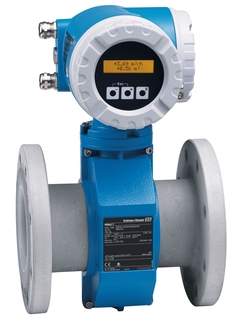

Proline Promag 50P
電磁流量計

電磁流量計 - Proline Promag 50P ©Endress+Hauser

電磁流量計の測定原理

モジュラーコンセプトの変換器で高温流体に対応した流量計

Promag P は、幅広い産業の高度な要求を持つアプリケーション向けに最適なセンサです。押しボタン設定のPromag 50と組み合わせることによって、幅広い液体アプリケーションにおける高精度計測を低コストでご提供します。Promag 50Pは、腐食性液体や高温流体を取り扱う化学分野やプロセスアプリケーション向けに最適な流量計です。Promag 50Pは一体型および分離型からお選びいただけます。

  • 利点

    • 用途の広いアプリケーション –さまざまな接液材質

    • 省エネ型流量計 – 圧力損失なし

    • メンテナンスフリー - 可動部なし

    • 早い設定 – アプリケーション固有のクイックセットアップ

    • 操作の安全性 – プロセス情報が容易にわかるディスプレイ

    • 各産業に準拠 – IEC/EN/NAMUR

  • アプリケーション

    • 双方向計測の測定原理は、圧力、密度、温度、粘度の影響をほとんど受けません。

    • 腐食性液体や高温流体を取り扱う化学分野やプロセスアプリケーションに最適な流量計です。

    機器の特長

    • 呼び口径:最大 600 mm(24")

    • あらゆる一般的な防爆認定に対応

    • ライニング材にPTFEまたはPFAを使用

    • 2行表示、プッシュボタン操作

    • 一体型または分離型

    • HART、PROFIBUS PA/DP

機能と仕様

戻る

Details

  • 測定原理

    電磁式

  • 製品

    モジュール式高温対応流量計。腐食性液体や高温流体を取り扱う化学産業やプロセスアプリケーションに最適。

  • センサの特長

    多様なアプリケーション – 幅広い種類の接液部材質。省エネルギータイプの流量測定 – 圧力損失なし。メンテナンスフリー – 可動部なし。呼び口径: 最大 600 mm (24")。あらゆる一般的な防爆認定に対応。

  • 変換器の特長

    簡単設定 – アプリケーションに即したクイックセットアップ。操作の安全性 – プロセス情報の視認性に優れたディスプレイ。各種産業に準拠した認証 – IEC/EN/NAMUR。2行表示、バックライト付き、プッシュボタン。一体型または分離型機器。

  • 呼び口径レンジ

    15...600 mm
    1/2"...24"

  • 最大測定誤差

    ±0.5%
    ±0.2% (オプション)

  • 測定範囲

    0...9,600 m3/h

  • 最大プロセス圧力

    PN10...40
    Cl 150...300
    JIS 10...20K
    AS 2129 Table E
    AS 4087 PN16

  • 測定物のプロセス温度

    -40~+180 °C
    (-40~+356 °F)

  • 周囲温度レンジ

    -20...+60°C
    -40...+60°C (オプション)

  • 保護等級

    IP 67 (NEMA 4x)
    IP 68 (Nema 6P)

  • 表示 / 操作

    2行表示(バックライト付き)
    プッシュボタン

  • 出力

    4...20 mA
    パルス/周波数
    ステータス

  • 入力

    ステータス

  • デジタル通信

    HART
    PROFIBUS PA

  • 防爆認証

    ATEX、IECEx、NEPSI、TIIS、FM、CSA

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 圧力認定と認証

    PED、CRN

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • F
  • 7
  • B
    • Nr B Order code 50106079

      キット プロマグ50 アンプ基板 ECC WEA

      言語: フランス語, スペイン語, イタリア語, オランダ語, ポルトガル語, ドイツ語, 英語

    • Nr B Order code 71039448

      キット アンプ基板 プロマグ50 ECC WEA HE

      言語: フランス語, スペイン語, イタリア語, オランダ語, ポルトガル語, ドイツ語, 英語 HE = 耐候型

    • Nr B Order code 50106081

      キット プロマグ50 アンプ基板 ECC SEA

      言語: 日本語, インドネシア語, 英語

    • Nr B Order code 71039450

      キット アンプ基板 プロマグ50 ECC SEA HE

      言語: 日本語, インドネシア語, 英語 HE = 耐候型

    • Nr B Order code 50106080

      キット プロマグ50 アンプ基板 ECC EES

      言語: スウェーデン語, フィンランド語, ノルウェー語, ロシア 語, ポーランド語, チェコ語, 英語

    • Nr B Order code 71039449

      キット アンプ基板 プロマグ50 ECC EES HE

      言語: スウェーデン語, フィンランド語, ノルウェー語, ロシア 語, ポーランド語, チェコ語, 英語 HE = 耐候型

    • Nr B Order code 50106076

      キット プロマグ50 アンプ基板 WEA EX

      言語: フランス語, スペイン語, イタリア語, オランダ語, ポルトガル語, ドイツ語, 英語

    • Nr B Order code 71039451

      キット アンプ基板 プロマグ50 WEA HE Ex

      言語: フランス語, スペイン語, イタリア語, オランダ語, ポルトガル語, ドイツ語, 英語 HE = 耐候型

    • Nr B Order code 50106073

      キット プロマグ50 アンプ基板 WEA

      言語: フランス語, スペイン語, イタリア語, オランダ語, ポルトガル語, ドイツ語, 英語

    • Nr B Order code 71039445

      キット アンプ基板 プロマグ50 WEA HE

      言語: フランス語, スペイン語, イタリア語, オランダ語, ポルトガル語, ドイツ語, 英語 HE = 耐候型

    • Nr B Order code 50106078

      キット プロマグ50 アンプ基板 SEA EX

      言語: 日本語, インドネシア語, 英語

    • Nr B Order code 71039453

      キット アンプ基板 プロマグ50 SEA HE Ex

      言語: 日本語, インドネシア語, 英語 HE = 耐候型

    • Nr B Order code 50106075

      キット プロマグ50 アンプ基板 SEA

      言語: 日本語, インドネシア語, 英語

    • Nr B Order code 71039447

      キット アンプ基板 プロマグ50 SEA HE

      言語: 日本語, インドネシア語, 英語 HE = 耐候型

    • Nr B Order code 50106077

      キット プロマグ50 アンプ基板 EES EX

      言語: スウェーデン語, フィンランド語, ノルウェー語, ロシア 語, ポーランド語, チェコ語, 英語

    • Nr B Order code 71039452

      キット アンプ基板 プロマグ50 EES HE Ex

      言語: スウェーデン語, フィンランド語, ノルウェー語, ロシア 語, ポーランド語, チェコ語, 英語 HE = 耐候型

    • Nr B Order code 50106074

      キット プロマグ50 アンプ基板 EES

      言語: スウェーデン語, フィンランド語, ノルウェー語, ロシア 語, ポーランド語, チェコ語, 英語

    • Nr B Order code 71039446

      キット アンプ基板 プロマグ50 EES HE

      言語: スウェーデン語, フィンランド語, ノルウェー語, ロシア 語, ポーランド語, チェコ語, 英語 HE = 耐候型

  • C
  • E
  • J
  • 21
  • G
  • 19
  • 18
  • A
  • 29
  • 30
  • S
    • Nr S Order code 71003946

      キット S-Dat プロマグ50 プログラム済

      シリアルナンバー必須

  • 8
  • 9
  • 10
  • 26
    • Nr 26 Order code 50094038

      キット 接続端子部カバー

      10/5X/40/8X/93/65

    • Nr 26 Order code 71247838

      修理キット カバー, 分離型

      用途: 10/5X/8X/8DF/8CN/92F/65/400/800 サービスインフォ SI01351D-1/06準拠 構成: G14用カバー修理キット, Oリング 110.00 x 4.50 HNBR, グリース

  • 15
  • 12
  • 14
  • 13
  • 20
  • 11
  • 22
    • Nr 22 Order code 50098020

      キット パーツ ハウジング W/P/H/S/D/L 一体Std/HT

      Usage: 10/23/50/51/53/55 Sensor: D/E/H/L/P/S/W

  • 24
    • Nr 24 Order code 50098019

      キット パーツ ハウジング W/P/H/S/D/L FS標準/高温

      Usage: 10/50/51/53/55/400/800 Sensor: D/E/H/L/P/S/W

  • 25
    • Nr 25 Order code 50098023

      キット ハウジング ガスケット W/P/S/D/L FS標準/高温

      Usage: 10/50/51/53/55/400/800 Sensor: D/E/L/P/S/W

  • 23
    • Nr 23 Order code 50098024

      キット ハウジング W/P/S/D/L comp 標準/高温

      Usage: 10/23/50/51/53/55 Sensor: D/E/L/P/S/W

    • Order code DK5CA-

      プロマグ, ケーブル 分離型

      10/50/51/53/55/400/800 コイルケーブルx1と信号ケーブルx1のキット.

    • Order code 50XXX-

      プロマグ 50, 変換器

    • Order code DK5WM-

      変換器 プロマグ, 取付セット

      10/50/51/53/55/800

    • Order code DK5GC-

      プロマグ L/W/P/S,E, 接地ケーブルキット

      ケーブルが2本含まれています

    • Order code DK5GD-

      プロマグ, アースリング/保護プレート

      アースリング/保護プレート 1枚.

    • Order code FXA193-

      サービスインターフェース FXA193

      サービスインターフェース接続. プロライン, ToFデバイスのサービスポートとパソコンのシリア ルインターフェース RS232C(9ピン)の接続. 内容: - RS232C接続ケーブル(9ピン)付サービスインターフェース. - FXA "USB" ケーブル, パソコンのUSBポートから FXA193用追加電源.

  • 旧機種

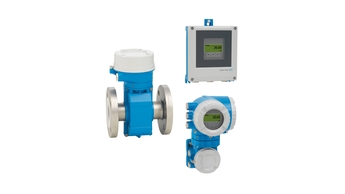

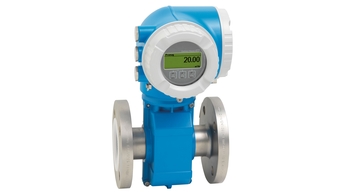

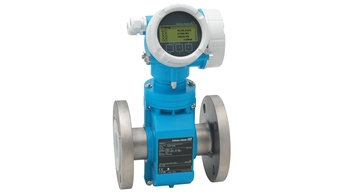

  • 後継機種
