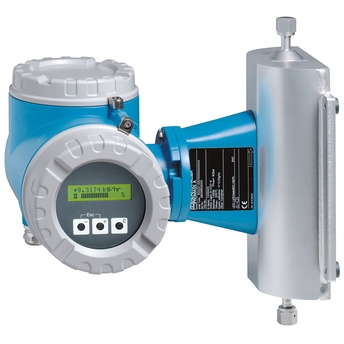

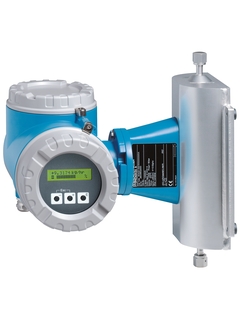

Proline Promass 80A
コリオリ質量流量計

コリオリ質量流量計 - Proline Promass 80A ©Endress+Hauser

小流量精密計測用シングルチューブ計測システム。一体型または分離型。

Promass Aは、低圧および高圧における小流量の液体および気体の高精度測定機器です。信頼性の高い変換器 Promass 80 と組み合わせたプッシュボタン付の Promass 80Aは、連続プロセス制御における少量の液体および気体を高精度に計測します。

本製品の販売・取扱いについてはお問合せください。

  • 利点

    • 最高のプロセス安全性 – 排水性に優れた計測チューブ設計

    • 測定ポイントの削減 - 1台で多変数測定可能(流量、密度、温度)

    • 省スペース - 上流側および下流側直管長が不要

    • 優れたコスト効率 – 標準的なアプリケーションに最適な設計

    • 安全操作 – プロセス情報を簡潔に表示

    • 各産業の規格に準拠 – IEC/EN/NAMUR

  • アプリケーション

    • コリオリの測定原理は粘度や密度等の測定流体特性の影響を受けません。

    • 連続プロセス制御における少量液体または気体の高精度計測。

    機器の特長

    • 呼び口径:1A~4A(1/24"~1/8")

    • プロセス圧力:最大40 MPa(5800 psi)

    • 流体温度:最高+200 °C(+392 °F)

    • 2行表示、プッシュボタン操作、バックライト付

    • 一体型または分離型

    • HART, PROFIBUS PA

Details

  • 測定原理

    コリオリ式

  • 製品

    小流量用シングルチューブの流量計、一体型または分離型変換器付き。液体および気体の小流量精密計測。連続プロセス制御用。

  • センサの特長

    最高のプロセス安全性 – 排水性に優れた計測チューブ設計。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。呼び口径: 1~4 mm (¹⁄₂₄~¹⁄₈")。プロセス圧力 最大 40 MPa (5800 psi)。

  • 変換器の特長

    優れたコスト効率 – 標準的なアプリケーションに最適な設計。操作の安全性 – ディスプレイに見やすくプロセス情報を表示。各産業の規格に準拠 – IEC/EN/NAMUR。2行表示、プッシュボタン。一体型または分離型。

  • 呼び口径レンジ

    1~4 mm (¹⁄₂₄~¹⁄₈")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022); 1.4404 (SUS316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度

  • 最大測定誤差

    質量流量(液体): ±0.15 %
    体積流量(液体): ±0.15 %
    質量流量(気体): ±0.5 %
    密度(液体): ±0.0005 g/cm³

  • 測定範囲

    450 kg/hまで (0~16.5 lb/min)

  • 最大プロセス圧力

    PN 40、Class 300、20K、40 MPa (5800 psi)

  • 測定物のプロセス温度

    –50~+200 °C (–58~+392 °F)

  • 周囲温度レンジ

    標準: –20~+60 °C (–4~+140 °F)
    オプション: –40~+60 °C (–40~+140 °F)

  • センサハウジングの材質

    1.4301 (SUS304相当)、耐食性

  • 変換器ハウジングの材質

    粉体塗装アルミダイカスト
    1.4301(SUS 304相当)、シート
    CF3M(SUS 316L相当)、鋳造

  • 保護等級

    IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器

  • 表示 / 操作

    2行表示、バックライト、プッシュボタン付
    ローカルディスプレイやオペレーションツールを使用して設定可能

  • 出力

    3x出力:
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
    パルス/周波数/スイッチ出力 (パッシブ)

  • 入力

    ステータス入力

  • デジタル通信

    HART
    PROFIBUS PA

  • 電源

    DC 16~62 V
    AC 85~260 V (45~65 Hz)
    AC 20~55 V (45~65 Hz)

  • 防爆認証

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • その他の認証、証明

    3.1材料証明、認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR、SIL
    CRN
    3-A

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    3-A

  • 測定原理

    コリオリ式

  • 製品

    一体型または分離型変換器を搭載した小流量用シングルチューブ流量計。液体および気体の小流量精密計測、連続プロセス制御用。

  • センサの特長

    プロセスの安全性 - 排水性に優れた計測チューブ設計。より少ないプロセス測定点 - 多変数測定(流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。呼び口径:1~4 mm(¹⁄₂₄~¹⁄₈")。プロセス圧力:最大40 MPa(5800 psi)。

  • 変換器の特長

    優れたコスト効率 – 標準的なアプリケーションに最適な設計。安全操作 – 視認性に優れたプロセス情報表示。各種産業に準拠した認証 – IEC/EN/NAMUR。2行表示、バックライト付き、プッシュボタン。一体型または分離型。

  • 呼び口径レンジ

    呼び口径1~4 mm(¹⁄₂₄~¹⁄₈")

  • 溶接材質

    計測チューブ:1.4539(SUS 890L相当);アロイC22、2.4602(UNS N06022)
    接続:1.4539(SUS 890L相当);アロイC22、2.4602(UNS N06022);1.4404(SUS 316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度

  • 最大測定誤差

    質量流量(液体):±0.15 %
    体積流量(液体):±0.15 %
    質量流量(気体):±0.5 %
    密度(液体):±0.0005 g/cm³

  • 測定範囲

    450 kg/hまで(0~16.5 lb/min)

  • 最大プロセス圧力

    PN 40、Class 300、20K、40 MPa(5800 psi)

  • 測定物のプロセス温度

    –50~+200 °C(–58~+392 °F)

  • 周囲温度レンジ

    標準:–20~+60 °C(–4~+140 °F)
    オプション:–40~+60 °C(–40~+140 °F)

  • センサハウジングの材質

    1.4301(SUS 304相当)、耐食性

  • 変換器ハウジングの材質

    粉体塗装アルミダイカスト
    1.4301(SUS 304相当)、シート
    CF3M(SUS 316L相当)、鋳造

  • 保護等級

    IP67、Type 4X 容器。分離型変換器:IP67、Type 4X 容器

  • 表示 / 操作

    2行表示、バックライト、プッシュボタン付き
    現場表示器および操作ツールから設定可能

  • 出力

    3 x 出力:
    0~20 mA(アクティブ)/4~20 mA(アクティブ/パッシブ)
    パルス/周波数/スイッチ出力(パッシブ)

  • 入力

    ステータス入力

  • デジタル通信

    HART
    PROFIBUS PA

  • 電源

    DC 16~62 V
    AC 85~260 V(45~65 Hz)
    AC 20~55 V(45~65 Hz)

  • 防爆認証

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 製品の安全性

    CE、C-Tick、EACマーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    3-A

  • 測定原理

    コリオリ式

  • 製品

    小流量用シングルチューブの流量計、一体型または分離型変換器付き。液体および気体の小流量精密計測。連続プロセス制御用。

  • センサの特長

    最高のプロセス安全性 – 排水性に優れた計測チューブ設計。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。呼び口径: 1~4 mm (¹⁄₂₄~¹⁄₈")。プロセス圧力 最大 40 MPa (5800 psi)。

  • 変換器の特長

    優れたコスト効率 – 標準的なアプリケーションに最適な設計。操作の安全性 – ディスプレイに見やすくプロセス情報を表示。各産業の規格に準拠 – IEC/EN/NAMUR。2行表示、プッシュボタン。一体型または分離型。

  • 呼び口径レンジ

    1~4 mm (¹⁄₂₄~¹⁄₈")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022); 1.4404 (SUS316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度

  • 最大測定誤差

    質量流量(液体): ±0.15 %
    体積流量(液体): ±0.15 %
    質量流量(気体): ±0.5 %
    密度(液体): ±0.0005 g/cm³

  • 測定範囲

    450 kg/hまで (0 - 16.5 lb/min)

  • 最大プロセス圧力

    PN 40、Class 300、20K、40 MPa (5800 psi)

  • 測定物のプロセス温度

    –50~+200 °C (–58~+392 °F)

  • 周囲温度レンジ

    標準: –20~+60 °C (–4~+140 °F)
    オプション: –40~+60 °C (–40~+140 °F)

  • センサハウジングの材質

    1.4301 (SUS304相当)、耐食性

  • 変換器ハウジングの材質

    粉体塗装アルミダイカスト
    1.4301(SUS 304相当)、シート
    CF3M(SUS 316L相当)、鋳造

  • 保護等級

    IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器

  • 表示 / 操作

    2行表示、バックライト、プッシュボタン付
    ローカルディスプレイやオペレーションツールを使用して設定可能

  • 出力

    3x出力:
    0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
    パルス/周波数/スイッチ出力 (パッシブ)

  • 入力

    ステータス入力

  • デジタル通信

    HART
    PROFIBUS PA

  • 電源

    DC 16~62 V
    AC 85~260 V (45~65 Hz)
    AC 20~55 V (45~65 Hz)

  • 防爆認証

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • その他の認証、証明

    3.1材料証明、認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR、SIL
    CRN
    3-A

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    3-A

  • 測定原理

    コリオリ式

  • 特性 / アプリケーション

    小流量高精度測定用 シングルチューブ計測システム

  • 周囲温度

    -20...65°C
    (-4...+140°F)

  • プロセス温度

    -50...+200°C
    (-58...+392°F)

  • プロセス圧力(絶対圧力)

    PN 16...400
    Cl 150...600
    JIS 10...63K

  • 接液部

    SUS890L相当/1.4539

    アロイ C-22/2.4602

  • 規格適合証明書/認証

    ATEX
    FM
    CSA

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification

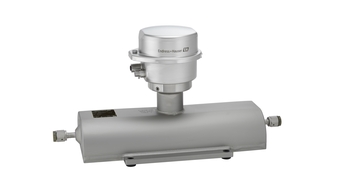

  • 旧機種
