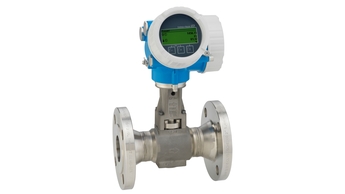

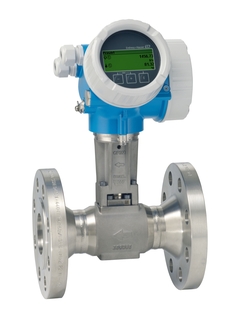

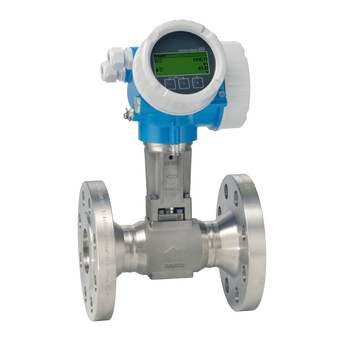

Proline Prowirl F 200 / 7F2B

std_productprofile_product_usp_8110.
std_productprofile_product_usp2_38908_1511797531.
幅広いアプリケーションに対応；特に蒸気アプリケーションに最適.

std_productprofile_product_benefits_8113. 高い可用性 – 実証済みの堅牢性、外部振動/急激な温度変化/ウォーターハンマーに対する優れた耐性. std_productprofile_product_benefits_8115.
std_productprofile_product_differentiating_tech_features_6578. std_productprofile_product_differentiating_tech_features_6577. std_successorproducts_product_differentiating_tech_features_6580_1511885829.

簡易な機器配線 – 独立した端子箱. 操作の安全性を保証 – タッチコントロール操作のバックライト付きディスプレイにより機器の開閉が不要. 検証機能を内蔵 – Heartbeat Technology.
データ転送機能付きディスプレイモジュール. 堅牢性の高いデュアルコンパートメントハウジング. プラントの安全性: 世界中で認定（SIL、危険場所）.

15～300 mm (½～12")

計測チューブ: 1.4408 (C3FM); CX2MW アロイ C22、2.4602と同等
DSCセンサ: 1.4435 (SUS316または316L相当); UNS N06022 アロイ C22、2.4602と同等
接続: 1.4404 (SUSF316またはF316L相当); CX2MW アロイ C22、2.4602と同等; 1.4408 (CF3M)

体積流量、質量流量、基準体積流量、エネルギー流量、熱流量差、温度

体積流量 （液体）: ±0.75 %
体積流量 （蒸気、気体）: ±1.00 %
質量流量 （液体）: ±0.85%
質量流量 （蒸気、気体）: ±1.7 %

液体: 0.16～2412 m³/h (0.09～1420 ft³/min)
測定物による: 0.1MPa、20 °Cの水 (14.5 psi a、68° F)
蒸気、気体: 2～32,166 m³/h (1.18～18,932 ft³/min)
測定物による: 1MPa、180 °Cの蒸気 (356 °F、145 psi a); 0.44MPa、25 °Cの空気 (77 °F、63.8 psi a)

PN 40、Class 300、20K

標準: –40～+260 °C (–40～+500 °F)
高温/低温 (オプション): –200～+400 °C (–328～+752 °F)
高温/低温 (要問合せ): –200～+450 °C (–328～+842 °F)

一体型 （標準）: –40～+80 °C (–40～+176 °F)
一体型 （オプション）: –50～+80 °C (–58～+176 °F)
分離型 （標準）: –40～+85 °C (–40～+185 °F)
分離型 （オプション）: –50～+85 °C (–58～+185 °F)

センサ接続ハウジング: AlSi10Mg、コーティング; 1.4408 (CF3M)

AlSi10Mg、コーティング; 1.4404 (SUS316L相当)

一体型: IP66/67、type 4X 容器
分離型センサ: IP66/67、type 4X 容器
分離型変換器: IP66/67、type 4X 容器

4行表示、バックライト、タッチコントロール （外部から操作可能）
ローカルディスプレイおよび操作ツールから設定可能
リモートディスプレイ可

4‐20 mA HART （パッシブ）
4‐20 mA （パッシブ）
パルス/周波数/スイッチ出力 （パッシブ）

電流入力 4‐20 mA (パッシブ)

HART、PROFIBUS PA、FOUNDATION フィールドバス

DC 12～35 V (4‐20 mA HART 有/無 パルス/周波数/スイッチ出力)
DC 12～30 V (4‐20 mA HART、4‐20 mA)
DC 12～35 V (4‐20 mA HART、パルス/周波数/スイッチ出力、4‐20 mA 入力)
DC 9～32 V (PROFIBUS PA、パルス/周波数/スイッチ出力)

ATEX、IECEx、cCSAus、EAC

IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

認定校正施設での校正（ISO/IEC 17025に準拠）
Heartbeat Technologyにより、ISO 9001:2015 – Section 7.1.5.2 a（TÜV SÜD証明書）に準拠した測定のトレーサビリティの要求に対応

PED、CRN、AD 2000

3.1 材料証明
NACE MR0175/MR0103、PMI (要問合せ); ISO 15614‐1に準拠した溶接試験、ASME IXと同等 (要問合せ)
