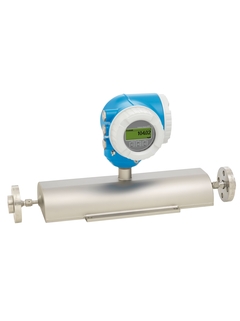

Proline Promass A 300 / 8A3B

機能と仕様

戻る

Details

  • 測定原理

    コリオリ式

  • 製品

    一体型でアクセスしやすい変換器を備えた小流量用のシングルチューブ流量計。液体および気体の小流量精密計測、連続プロセス制御用。

  • 測定原理

    コリオリ式

  • 製品

    超小型変換器付きの小流量用シングルチューブ流量計。液体および気体の小流量精密計測、連続プロセス制御用。

  • センサの特徴

    プロセスの安全性 - 排水性に優れた計測チューブ設計。より少ないプロセス測定点 - 多変数測定（流量、密度、温度）。設置スペースの削減 - 上流側/下流側直管長不要。呼び口径：1～4 mm（¹⁄₂₄～¹⁄₈"）。プロセス圧力：最大40 MPa（5800 psi）。

  • 変換器の特長

    プロセスと診断情報へのフルアクセス - 多数の入出力とフィールドバスを自由に組み合わせることが可能。複雑さおよび多様性の緩和 – 任意に設定可能なI/O機能。統合検証 - Heartbeat Technology。小型2室構造ハウジング、最大3個の入出力付き。バックライト付きディスプレイ、タッチコントロール、WLANアクセス。

  • 呼び口径レンジ

    呼び口径1～4 mm（¹⁄₂₄～¹⁄₈"）

  • 溶接材質

    計測チューブ：1.4539（SUS 890L相当）；アロイC22、2.4602（UNS N06022）
    接続：1.4539（SUS 890L相当）；アロイC22、2.4602（UNS N06022）；1.4404（SUS 316または316L相当）

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量（液体）：±0.1 %
    体積流量（液体）：±0.1 %
    質量流量（気体）：±0.5 %
    密度（液体）：±0.0005 g/cm³

  • 測定範囲

    0～450 kg/h（0～16.5 lb/min）

  • 最大プロセス圧力

    PN 40、Class 300、20K、40 MPa（5800 psi）

  • 測定物のプロセス温度

    –50～+205 °C（–58～+401 °F）

  • 周囲温度レンジ

    標準：–40～+60 °C（–40～+140 °F）
    オプション：–50～+60 °C（–58～+140 °F）

  • センサハウジングの材質

    1.4301（SUS 304相当）、耐食性

  • 変換器ハウジングの材質

    AlSi10Mg、コーティング；1.4409（CF3M）（SUS 316L相当と同等）；サニタリ型変換器に適したステンレス

  • 保護等級

    IP66/67、Type 4X容器
    IP69

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール（外部から操作可能）
    ローカルディスプレイおよび操作ツールから設定可能
    リモートディスプレイ可

  • 出力

    3つの出力：
    4-20 mA HART（アクティブ/パッシブ）
    4-20 mA WirelessHART
    4-20 mA（アクティブ/パッシブ）
    パルス/周波数/スイッチ出力（アクティブ/パッシブ）
    ダブルパルス出力（アクティブ/パッシブ）
    リレー出力

  • 入力

    ステータス入力
    4～20 mA入力

  • デジタル通信

    HART、PROFIBUS DP、PROFIBUS PA、FOUNDATIONフィールドバス、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

  • 電源

    DC 24 V
    AC 100～230 V
    AC 100～230 V / DC 24 V（非危険場所）

  • 防爆認証

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • 製品の安全性

    CE、C-Tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正（ISO/IEC 17025準拠）
    Heartbeat Technologyにより、ISO 9001:2008 – Section 7.6 a（TÜV証明書）に準拠した検証のトレーサビリティの要求に対応。

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    3-A、EHEDG

  • 測定原理

    コリオリ式

  • 製品

    一体型でアクセスしやすい変換器を備えた小流量用のシングルチューブ流量計。液体および気体の小流量精密計測、連続プロセス制御用。

  • センサの特徴

    最高のプロセス安全性 - 排水性に優れた計測チューブ設計。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。呼び口径: 1～4 mm (¹⁄₂₄～¹⁄₈")。プロセス圧力 最大 40 MPa (5800 psi)。

  • 変換器の特長

    プロセスと診断情報へのフルアクセス - 多数の入出力とフィールドバスを自由に組み合わせることが可能。複雑さおよび多様性の緩和 – 任意に設定可能なI/O機能。統合検証 - Heartbeat Technology。小型2室構造ハウジング、最大3個の入出力付き。バックライト付きディスプレイ、タッチコントロール、WLANアクセス。

  • 呼び口径レンジ

    1～4 mm (¹⁄₂₄～¹⁄₈")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022); 1.4404 (SUS316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量（液体）：±0.10 %
    体積流量（液体）：±0.10 %
    質量流量（気体）：±0.50 %
    密度（液体）：±0.0005 g/cm³

  • 測定範囲

    0～450 kg/h (0～16.5 lb/min)

  • 最大プロセス圧力

    PN 40、Class 300、20K、40 MPa (5800 psi)

  • 測定物のプロセス温度

    –50～+205 °C (–58～+401 °F)

  • 周囲温度レンジ

    標準: –40～+60 °C (–40～+140 °F)
    オプション: –50～+60 °C (–58～+140 °F)

  • センサハウジングの材質

    1.4301 (SUS304相当)、耐食性

  • 変換器ハウジングの材質

    AlSi10Mg、コーティング; 1.4409 (CF3M) SUS316L相当と同等; サニタリ型変換器に適したステンレス

  • 保護等級

    IP66/67、Type 4X容器
    IP69

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール (外部から操作可能)

    ローカルディスプレイおよび操作ツールから設定可能

    リモートディスプレイ可"

  • 出力

    3x出力:
    4-20 mA HART(アクティブ/パッシブ)
    4-20 mA WirelessHART
    4-20 mA(アクティブ/パッシブ)
    パルス/周波数/スイッチ出力(アクティブ/パッシブ)
    ダブルパルス出力(アクティブ/パッシブ)
    リレー出力

  • 入力

    ステータス入力
    4-20 mA 入力

  • デジタル通信

    HART、PROFIBUS DP、PROFIBUS PA、FOUNDATIONフィールドバス、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

  • 電源

    DC 24 V
    AC 100～230 V
    AC 100～230 V / DC 24 V (非危険場所)

  • 防爆認証

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正 (ISO/IEC 17025準拠)
    Heartbeat Technologyにより、ISO 9001:2008 - Section 7.6 a (TÜV 証明書)に準拠した検証のトレーサビリティの要求に対応。

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    3-A、EHEDG

  • 測定原理

    コリオリ式

  • 製品

    一体型でアクセスしやすい変換器を備えた小流量用のシングルチューブ流量計。液体および気体の小流量精密計測、連続プロセス制御用。

  • センサの特徴

    最高のプロセス安全性 - 排水性に優れた計測チューブ設計。プロセス測定点の減少 - 多変数測定 (流量、密度、温度)。設置スペースの削減 - 上流側/下流側直管長不要。呼び口径: 1～4 mm (¹⁄₂₄～¹⁄₈")。プロセス圧力 最大 40 MPa (5800 psi)。

  • 変換器の特長

    プロセスと診断情報へのフルアクセス - 多数の入出力とフィールドバスを自由に組み合わせることが可能。複雑さおよび多様性の緩和 – 任意に設定可能なI/O機能。統合検証 - Heartbeat Technology。小型2室構造ハウジング、最大3個の入出力付き。バックライト付きディスプレイ、タッチコントロール、WLANアクセス。

  • 呼び口径レンジ

    1～4 mm (¹⁄₂₄～¹⁄₈")

  • 溶接材質

    計測チューブ: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022)
    接続: 1.4539 (SUS890L相当); アロイ C22、2.4602 (UNS N06022); 1.4404 (SUS316または316L相当)

  • 計測値

    質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度

  • 最大測定誤差

    質量流量（液体）：±0.10 %
    体積流量（液体）：±0.10 %
    質量流量（気体）：±0.50 %
    密度（液体）：±0.0005 g/cm³

  • 測定範囲

    0～450 kg/h (0～16.5 lb/min)

  • 最大プロセス圧力

    PN 40、Class 300、20K、400 MPa (5800 psi)

  • 測定物のプロセス温度

    –50～+205 °C (–58～+401 °F)

  • 周囲温度レンジ

    標準: –40～+60 °C (–40～+140 °F)
    オプション: –50～+60 °C (–58～+140 °F)

  • センサハウジングの材質

    1.4301 (SUS304相当)、耐食性

  • 変換器ハウジングの材質

    AlSi10Mg、コーティング; 1.4409 (CF3M) SUS316L相当と同等; サニタリ型変換器に適したステンレス

  • 保護等級

    IP66/67、Type 4X容器
    IP69

  • 表示 / 操作

    4行表示、バックライト、タッチコントロール (外部から操作可能)

    ローカルディスプレイおよび操作ツールから設定可能

    リモートディスプレイ可

  • 出力

    3x出力:
    4-20 mA HART(アクティブ/パッシブ)
    4-20 mA WirelessHART
    4-20 mA(アクティブ/パッシブ)
    パルス/周波数/スイッチ出力(アクティブ/パッシブ)
    ダブルパルス出力(アクティブ/パッシブ)
    リレー出力

  • 入力

    ステータス入力

    4-20 mA 入力

  • デジタル通信

    HART、PROFIBUS DP、PROFIBUS PA、FOUNDATIONフィールドバス、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

  • 電源

    DC 24 V
    AC 100～230 V
    AC 100～230 V / DC 24 V (非危険場所)

  • 防爆認証

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • 製品の安全性

    CE、C-tick、EAC マーキング

  • 機能安全性

    IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

  • 計測に関する認定および認証

    認定校正施設での校正 (ISO/IEC 17025準拠)
    Heartbeat Technologyにより、ISO 9001:2008 - Section 7.6 a (TÜV 証明書)に準拠した検証のトレーサビリティの要求に対応。

  • 圧力認定と認証

    CRN

  • 材料証明

    3.1 材料証明

  • サニタリ認定および認証

    3-A、EHEDG

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • 31
    • Nr 31 Order code 71323007

      Kit power supply, 100-230VAC, Ex

      Usage: Promag/Promass 300/500, transmitter housing, electronic compartment.

    • Nr 31 Order code 71323008

      Kit power supply, 24VDC, Ex

      Usage: Promag/Promass 300/500, transmitter housing, electronic compartment.

    • Nr 31 Order code 71323009

      Kit pow.supply,100-230VAC/24VDC, Non-haz

      Usage: Promag/Promass 300/500 digital. Non-haz, Zone 2, transmitter housing, electronic compartment.

  • 39
    • Nr 39 Order code 71185788

      ｷｯﾄ T-DAT, 100/300/400/500/500 ﾃﾞｼﾞﾀﾙ

      用途: Promag/Promass 100/300/500, 500 ﾃﾞｼﾞﾀﾙ, Prosonic Flow E 100, Promag 400(C). (C) = 世代C.

  • 33
    • Nr 33 Order code XPD0028-

      ISEM electronic module, Promass 300/500

      用途：ﾌﾟﾛﾏｽ,ｷｭｰﾌﾞﾏｽ　300/500

  • 37
    • Nr 37 Order code 71323010

      Kit module cartridge, 300/500, Ex

      Usage: transmitter housing, electronic compartment. Consists of: module cartridge incl. interconnection board.

  • 34
  • 37
    • Nr 37 Order code 71323011

      Kit module cartridge, 300, Non-haz

      Usage: transmitter housing, electronic compartment. Consists of: module cartridge incl. interconnection board.

  • 46
  • 45
    • Nr 45 Order code 71323073

      Kit conn.terminal option A, 300, Non-haz

      Usage: transmitter housing Alu/hygienic, connection compartment. Option A = HART, PROFIBUS PA, FOUNDATION Fieldbus. Consists of: 1x connection terminal 2-Pol., 1x connection terminal 3-Pol., 1x connection terminal 4-Pol.

  • 35
  • 45
    • Nr 45 Order code 71323074

      Kit conn.terminal option B, 300, Non-haz

      Usage: transmitter housing Alu/hygienic, connection compartment. Option B = EtherNet, PROFINET. Consists of: 1x connection terminal 3-Pol., 1x connection terminal 4-Pol.

  • 50
    • Nr 50 Order code XPD0031-

      ﾃﾞｨｽﾌﾟﾚｲ ﾓｼﾞｭｰﾙ, 300/500DKX001

      用途：ﾌﾟﾛﾗｲﾝ300/500, DKX001.

  • 45
    • Nr 45 Order code 71327818

      Kit conn.terminal option C, 300, Non-haz

      Usage: transmitter housing Alu/hygienic, connection compartment. Option C = PROFIBUS DP, Modbus RS485. Consists of: 1x connection terminal 2-Pol., 1x connection terminal 3-Pol., 1x connection terminal 4-Pol.

    • Nr 45 Order code 71323075

      Kit conn.terminal option A, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option A = HART, PROFIBUS PA, FOUNDATION Fieldbus. Consists of: 2x connection terminal 2-Pol., 1x connection terminal 4-Pol.

    • Nr 45 Order code 71323076

      Kit conn.terminal option B, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option B = EtherNet, PROFINET. Consists of: 2x connection terminal 2-Pol.

    • Nr 45 Order code 71327819

      Kit conn.terminal option C, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option C = PROFIBUS DP, Modbus RS485. Consists of: 2x connection terminal 2-Pol., 1x connection terminal 4-Pol.

  • 49
    • Nr 49 Order code 71323079

      Kit terminal, transm.,remote display,300

      Usage: transmitter housing Alu/cast, connection compartment with remote display DKX001. Consists of: 1x connection terminal 4-Pol.

  • 20
    • Nr 20 Order code 71323016

      Kit cover, sight glass, Alu,Non-haz/Exde

      Usage: Promag/Promass 300, transmitter housing Alu, Non-haz. Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110.7x3.53 HNBR.

    • Nr 20 Order code 71323017

      Kit cover,glass, Alu, -50oC,Non-haz/Exde

      Usage: Promass 300, transmitter housing Alu, Non-haz. Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 21
    • Nr 21 Order code 71323018

      Kit cover, blind, Alu, Non-haz/Exde

      Usage: Promag/Promass 300, transmitter housing Alu, Non-haz. Promag/Promass 300, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 110,7x3,53 HNBR.

    • Nr 21 Order code 71323019

      Kit cover, blind, Alu,-50oC,Non-haz/Exde

      Usage: Promass 300, transmitter housing Alu, Non-haz. Promass 300, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 20
    • Nr 20 Order code 71323020

      ｷｯﾄｶﾊﾞｰ, ｶﾞﾗｽ窓, ｱﾙﾐﾆｳﾑ, Exd

      Usage: Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110.7x3.53 HNBR.

    • Nr 20 Order code 71323021

      Kit cover, sight glass, Alu, -50oC, Exd

      Usage: Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 21
    • Nr 21 Order code 71323022

      Kit cover, blind, Alu, Exd

      Usage: Promag/Promass 300, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 110,7x3,53 HNBR.

    • Nr 21 Order code 71323023

      Kit cover, blind, Alu, -50oC, Exd

      Usage: Promass 300, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 70
    • Nr 70 Order code 71323026

      Kit cover gasket, sight glass/blind

      Usage: Promag/Promass 300/500, transmitter housing Alu/cast. Consists of: 10x O-Ring 110.7x3.53 HNBR.

    • Nr 70 Order code 71323027

      Kit cover gasket,sight glass/blind,-50oC

      Usage: Promag 500, Promass 300/500, transmitter housing Alu/cast, Consists of: O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 22
    • Nr 22 Order code 71323028

      Kit cover, electr.compart., Alu, Non-haz

      Usage: Promag/Promass 300, transmitter housing Alu, Non-haz. Consists of: cover Alu, O-Ring 117,1x3,53 HNBR.

    • Nr 22 Order code 71323029

      Kit cover,electronic, Alu,- 50oC,Non-haz

      Usage: Promass 300, transmitter housing Alu, Non-haz. Consists of: cover Alu, O-Ring 117,1x3,53 FVMQ, -50oC/-58oF.

  • 74
    • Nr 74 Order code 71323030

      Kit cover gasket,electr.compart.,Non-haz

      Usage: Promag/Promass 300, transmitter housing Alu, Non-haz. Consists of: 10x O-Ring 117,1x3,53 HNBR.

    • Nr 74 Order code 71323031

      Kit cover gasket,electr., -50oC, Non-haz

      Usage: Promass 300, transmitter housing Alu, Non-haz. Consists of: O-Ring 117,1x3,53 FVMQ, -50oC/-58oF.

  • 22
    • Nr 22 Order code 71323032

      Kit cover, electronic compart., Alu, Ex

      Usage: Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 120,2x3,53 HNBR.

    • Nr 22 Order code 71323033

      Kit cover, electr.compart., Alu,-50oC,Ex

      Usage: Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 120,2x3,53 FVMQ, -50oC/-58oF.

  • 74
    • Nr 74 Order code 71323036

      Kit cover gasket, electronic compart.,Ex

      Usage: Promag/Promass 300/500, transmitter housing Alu/cast, Ex. Consists of: 10x O-Ring 120,2x3,53 HNBR.

    • Nr 74 Order code 71323037

      Kit cover gasket,elect.compart.,-50oC,Ex

      Usage: Promag 500, Promass 300/500, transmitter housing Alu/cast, Ex. Consists of: O-Ring 120,2x3,53 FVMQ, -50oC/-58oF.

  • 28
    • Nr 28 Order code 71323044

      Kit cover, remote display, Alu

      Usage: Remote display DKX001, housing Alu. Consists of: cover Alu, O-Ring 88,50x3,53 HNBR.

    • Nr 28 Order code 71323045

      Kit cover, remote display, Alu, -50oC

      Usage: Remote display DKX001, housing Alu. Consists of: cover Alu, O-Ring 88,50x3,53 FVMQ, -50oC/-58oF.

  • 76
    • Nr 76 Order code 71323048

      Kit cover gasket, remote display

      Usage: Remote display DKX001, housing Alu/cast. Consists of: 10x O-Ring 88,50x3,53 HNBR.

    • Nr 76 Order code 71323049

      Kit cover gasket, remote display, -50oC

      Usage: Remote display DKX001, housing Alu/cast. Consists of: O-Ring 88,50x3,53 FVMQ, -50oC/-58oF.

  • 71
    • Nr 71 Order code 71323071

      Kit interface gaskets, Promass 300/500

      Usage: transmitter housing/sensor or transmitter housing/wall mount. Consists of: 5x O-Ring 88,50x3,53 HNBR for interface.

    • Nr 71 Order code 71323072

      Kit interf.gaskets,Promass 300/500,-50oC

      Usage: transmitter housing/sensor or transmitter housing/wall mount. Consists of: O-Ring 88,50x3,53 FVMQ for interface, -50oC/-58oF.

    • Nr 71 Order code 71368491

      ｷｯﾄ ｲﾝﾀｰﾌｪｲｽ ｶﾞｽｹｯﾄ, Promass 300, ｻﾆﾀﾘ

      Usage: transmitter housing/sensor. Consists of: 5x O-Ring 88,50x3,53 HNBR for interface, 5x gasket EPDM for interface.

  • 11
    • Nr 11 Order code 71368488

      ｷｯﾄ 保護ｶﾊﾞｰ ｵﾌﾟｼｮﾝA, 300, 非危険場所

      Usage: transmitter housing Alu/hygienic, connection compartment. Option A = HART, PROFIBUS PA, PROFIBUS DP, Modbus RS485, FOUNDATION Fieldbus. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

    • Nr 11 Order code 71368489

      ｷｯﾄ 保護ｶﾊﾞｰ ｵﾌﾟｼｮﾝB, 300, 非危険場所

      Usage: transmitter housing Alu/hygienic, connection compartment. Option B = EtherNet, PROFINET. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

    • Nr 11 Order code 71323081

      Kit protective cover option A,300/500,Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option A = HART, PROFIBUS PA, PROFIBUS DP, Modbus RS485, FOUNDATION Fieldbus. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

    • Nr 11 Order code 71323082

      Kit protective cover option B,300/500,Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option B = EtherNet, PROFINET. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

  • 87
    • Nr 87 Order code 71343505

      Kit weather protection cover, 300/500

      用途: Promag/Promass 300/500, transmitter housing. 構成: 日除けｶﾊﾞｰ 4404, installation material.

  • 後継機種

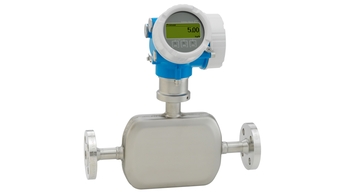

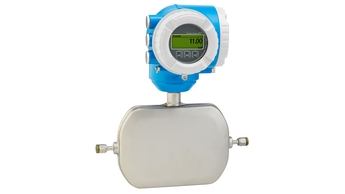

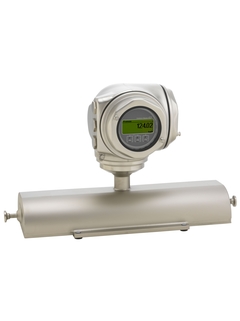

    • Proline Promass A 300 / 8A3C

      一体型でアクセスしやすい変換器を備えた小流量用の高精度シングルチューブ流量計。あらゆる産業の小流量アプリケーションに最適。

製品の比較
