CO₂バリューチェーン全体での法規遵守の維持

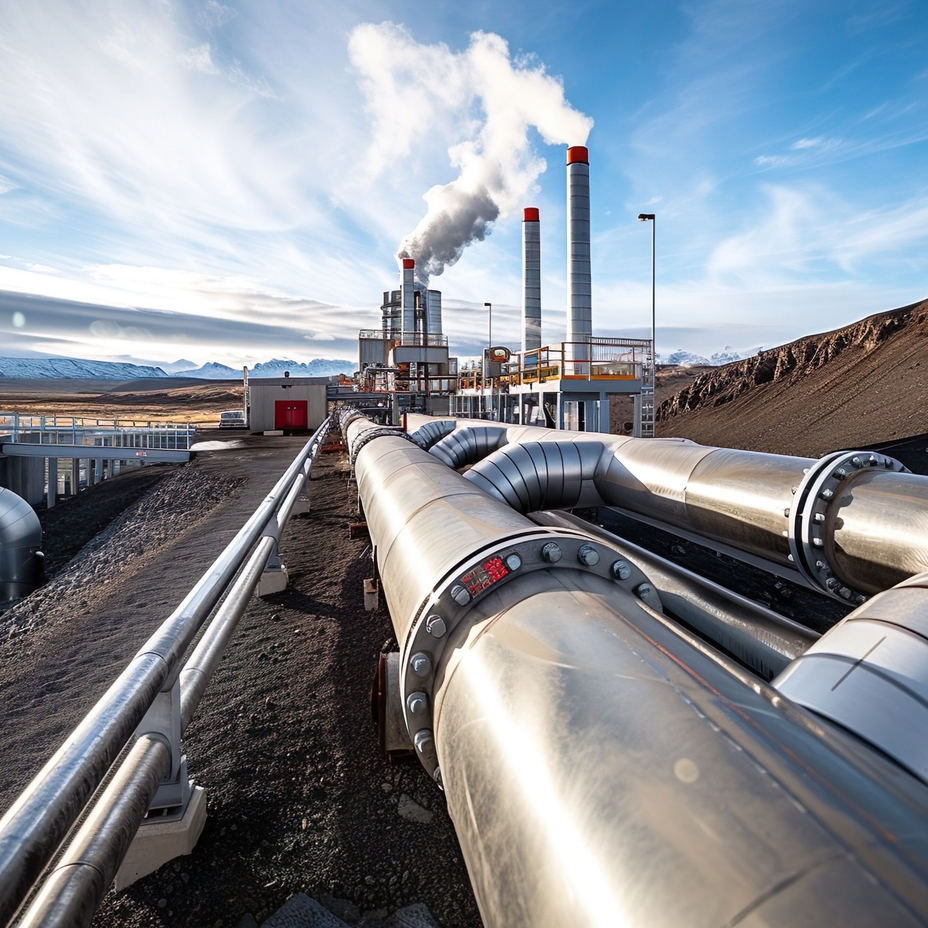

長距離のパイプライン輸送には、超臨界状態のCO₂の流量測定が重要です。この状態の流体は、CO₂の粘度は気体に類似するが、密度が液体に近いため、測定は困難な課題です。超臨界状態ではCO₂の熱物理的特性が極端に変動するため、温度と圧力を維持するために特別な注意を払う必要があります。取引流量計測システムは、以下で構成されます。

• コリオリ式質量流量計による高密度相CO₂の正確な測定
• 最大250バール対応の高圧メータリングスキッド：ASME CL 2500規格に準拠した配管、継手、バルブ、その他のプロセス機器を含む完全な構成
• 取引計量に対応した認証と規格：濡れた部品とレーザー式アナライザーによる高精度な品質測定
• TDLAS（チューナブルダイオードレーザー吸収分光法）による水分測定で、CO₂の品質保証を実現

回収されたCO₂に含まれる不純物は、鋼製パイプラインに深刻な腐食を引き起こす可能性があります。硫化水素（H₂S）、水分（H₂O）、酸素（O₂）が過剰に存在すると、パイプライン内で攻撃性の高い酸が生成され、時間の経過とともに腐食が進行し、漏洩や構造的な破損を引き起こします。チューナブルダイオードレーザー吸収分光法（TDLAS）と消光蛍光（QF）技術を採用した光学式ガスアナライザーは、以下のようなメリットを提供します：

• CO₂環境下でのH₂OおよびH₂Sの微量測定が可能
• 高精度なTDLAS技術により、現場での校正が不要
• QF技術による酸素測定では、酸性ガスの干渉なし
• 可動部品や消耗品がなく、迅速な応答性を実現
• NISTトレーサブルな工場校正により、信頼性の高い測定が可能

主に液体の状態で海洋船舶で輸送されるCO₂には、その低温性と比誘電率のため、貯蔵やハンドリングに関して特有の課題があります。Endress+Hauserのガイドレーダーレベル計の測定技術は、以下のような特長を持つ、安定した液位測定を可能にします。

• 特許取得済みのエンドオブプローブ評価アルゴリズムとコアキシャルプローブにより、安定性の高い測定を実現
• プロセス密度および温度の変動による影響を受けずに測定可能
• 安全性と可用性を考慮した、可動部不使用の設計によりメンテナンスフリー

二酸化炭素の相図を水の相図と比較してみましょう。CO₂は周囲条件下では気体であり、液化は臨界点と三重点の間でしか起こりません。CO₂の保管および輸送時のフェーズ変化を防止し、安全性と効率性を最適化するには、正確な温度測定が不可欠です。弊社の計装には、以下の特長があります。

• 重要な健全性ステータス情報となるエラー表示付きの第二のプロセスバリア
• iTHERM QuickNeck：工具不要で構成できるため、コストと時間を削減
• NAMUR NE107に準拠した診断情報
• 過電圧保護
• SIL認定（IEC 61508:2010に準拠）
