仕様一覧
-
最大測定誤差
標準:
最高 0.05 %
高精度校正:
最高 0.035 % -
精度
標準:
最高0.05 %
高精度校正:
最高0.035 % -
プロセス温度
-40~+110 °C
(-40~+230 °F) -
測定範囲
1 kPa~25 MPa
(0.15 psi~3750 psi) -
圧力測定範囲
1 kPa~25 MPa
(0.15 psi~3750 psi) -
主要接液部
SUS 316L相当、アロイC、
タンタル、モネル、
金メッキ -
最大プロセス圧力
42 MPa(6300 psi)
-
プロセスメンブレンの材質
SUS 316L相当、アロイC、
タンタル、
モネル、
金メッキ -
接液部材質
SUS316L相当、
アロイC、
タンタル、
モネル、
金メッキ -
計測セル
1 kPa~25 MPa
(0.15 psi~3750 psi)
アプリケーション

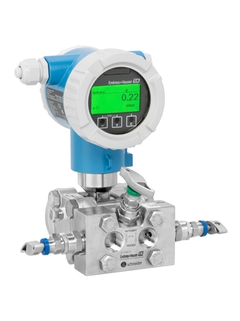

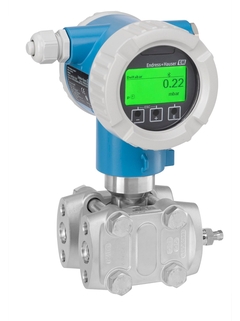

この伝送器は、新世代のDeltabarです。この機器は堅牢性が高く、SmartBlueアプリ、および安全なBluetooth接続を介してリモートで制御できます。これにより、状態監視保全が可能になり、プラントの可用性が向上します。
ソフトウェアは、シンプルな取扱いが実現するように設計されています。直観的なウィザードにより、機器の設定、プルーフテスト、検証のガイドが行われます。
Heartbeat Technologyは、望まれない異常(例:導圧管の詰まり)を検出するための検証機能と監視機能を提供します。
圧力測定範囲:最大25 MPa(3750 psi)(ゲージ圧/絶対圧)および4 MPa(600psi)(差圧)
静圧:最大42 MPa(6300psi)
精度:最高+/- 0.035%
利点
Heartbeat Technologyを使用すると、プロセスの実行中に機器状態の検証が可能。これにより、プラントの可用性が向上
機器ステータスのシンプルな表示 - 診断メッセージが発生すると、表示が緑から赤に切り替わる
体系的なエラーの減少 - エラーのないSIL設定および機器のガイド付きプルーフテスト
SmartBlueアプリを使用して、アクセスしにくいプロセスエリア内にある機器のワイヤレス制御が可能

FLEX セレクション | 技術的卓越性 | シンプルさ |
---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
旧機種
成功事例
-
測定原理
差圧
-
特性
導圧管の詰まりなどのプロセス異常を検知する差圧伝送器。
直感的でわかりやすいウィザードを使用した設定、プルーフテスト、検証。 -
供給電圧
Ex d、Ex e、非防爆:
DC 10.5~35 V
Ex i:DC 10.5~30 V -
基準精度
標準:
最高0.05 %
高精度校正:
最高0.035 % -
長期安定性
URLの0.025 %/年
URLの0.05 %/5年
URLの0.10 %/10年 -
プロセス温度
-40~+110 °C
(-40~+230 °F) -
周囲温度
-40~+85 °C
(-40~+185 °F) -
計測セル
1 kPa~25 MPa
(0.15 psi~3750 psi) -
最小キャリブレーションスパン
0.025 kPa(0.00375 psi)
-
真空抵抗
2.5 kPa (0.0375 psi)
-
最大ターンダウン
100:1
-
最大過圧リミット
63 MPa (9,450 psi)
-
プロセス接続
NPT1/4-18
RC1/4" -
プロセスメンブレンの材質
SUS 316L相当、アロイC、
タンタル、
モネル、
金メッキ -
ガスケットの材質
PTFE、FKM、EPDM、FFKM
-
封入液
シリコンオイル、
不活性オイル -
ハウジングの材質
アルミニウム、SUS 316L相当
-
通信
4~20 mA HART
PROFINET Ethernet-APL対応
Bluetooth® ワイヤレス技術およびアプリ(オプション) -
規格適合証明書/認証
ATEX、CSA、IECEx、JPN Ex、 INMETRO、NEPSI、UK Ex
-
安全認証
SIL
-
設計認証
EN10204-3.1、
NACE MR0103、
NACE MR0175 -
飲料水認証
NSF、KTW
-
特徴
Heartbeat Technology、
SmartBlueアプリによるBluetooth®経由の操作およびメンテナンス、
LEDモジュール、
RFIDタグにより識別が容易、
プラグアンドプレイ機能
HistoROM
-
測定原理
差圧
-
特性 / アプリケーション
導圧管の詰まりなどのプロセス異常を検知する差圧伝送器。
直感的でわかりやすいウィザードを使用した設定、プルーフテスト、検証。 -
特徴
Heartbeat Technology、
SmartBlueアプリによるBluetooth®経由の操作およびメンテナンス、
LEDモジュール、
RFIDタグにより識別が容易、
プラグアンドプレイ機能
HistoROM -
電源 / 通信
Ex d、Ex e、非防爆:
DC 10.5~35 V
Ex i:
DC 10.5~30 V -
精度
標準:
最高0.05 %
高精度校正:
最高0.035 % -
長期安定性
URLの0.025 %/年
URLの0.05 %/5年
URLの0.10 %/10年 -
周囲温度
-54~+85 °C
(-65~+185 °F) -
プロセス温度
-40~+110 °C
(-40~+230 °F) -
プロセス圧力 / 最大過圧リミット
42 MPa(6300 psi)
-
圧力測定範囲
1 kPa~25 MPa
(0.15 psi~3750 psi) -
主要接液部
SUS 316L相当、アロイC、
タンタル、モネル、
金メッキ -
プロセス接続
NPT1/4-18、
RC1/4" -
最大測定距離
400 m (1,312 ft) H2O
-
通信
4~20 mA HART
PROFINET Ethernet-APL対応
Bluetooth® ワイヤレス技術およびアプリ(オプション) -
規格適合証明書/認証
ATEX、CSA、IECEx、JPN Ex、 INMETRO、NEPSI、UK Ex
-
安全認証
SIL
-
設計認証
EN 10204-3.1、
NACE MR0175、
NACE MR0103 -
飲料水認証
NSF、KTW
-
選択項目
タッチコントロールディスプレイ
-
アプリケーション限界
測定セル:
金属溶接
-
測定原理
差圧
-
製品
導圧管の詰まりなどのプロセス異常を検知する差圧伝送器。
直感的でわかりやすいウィザードを使用した設定、プルーフテスト、検証。 -
センサの特長
封入液:
シリコンオイル、
不活性オイル -
変換器の特長
LEDモジュール、
RFIDタグにより識別が容易、
プラグアンドプレイ機能、
HistoROM -
接液部材質
SUS316L相当、
アロイC、
タンタル、
モネル、
金メッキ -
計測値
差圧
-
最大測定誤差
標準:
最高 0.05 %
高精度校正:
最高 0.035 % -
測定範囲
1 kPa~25 MPa
(0.15 psi~3750 psi) -
最大プロセス圧力
42 MPa(6300 psi)
-
周囲温度レンジ
-40°C~+85°C
(-40°F~+185°F) -
変換器ハウジングの材質
アルミニウム、SUS 316L相当
-
表示 / 操作
4行表示、バックライト付き表示部、タッチコントロール (外部から操作可能)
SmartBlueアプリによるBluetooth®経由の操作およびメンテナンス
現場表示器や操作ツールを使用して操作可能 -
出力
4~20 mA HART
-
デジタル通信
HART
-
防爆認証
ATEX、CSA、IECEx、JPN Ex、 INMETRO、NEPSI、UK Ex
-
機能安全性
SIL
-
計測に関する認定および認証
Heartbeat Technology
-
圧力認定と認証
CRN
-
材料証明
EN10204-3.1、
NACE MR0175、
NACE MR0103
-
測定原理
差圧
-
製品
導圧管の詰まりなどのプロセス異常を検知する差圧伝送器。
直感的でわかりやすいウィザードを使用した設定、プルーフテスト、検証。 -
センサの特長
封入液:
シリコンオイル、
不活性オイル -
変換器の特長
LEDモジュール、
RFIDタグにより識別が容易、
プラグアンドプレイ機能、
HistoROM -
接液部材質
SUS316L相当、
アロイC、
タンタル、
モネル、
金メッキ -
計測値
差圧
-
最大測定誤差
標準:
最高 0.05 %
高精度校正:
最高 0.035 % -
測定範囲
1 kPa~25 MPa
(0.15 psi~3750 psi) -
最大プロセス圧力
42 MPa(6300 psi)
-
周囲温度レンジ
-40°C~+85°C
(-40°F~+185°F) -
変換器ハウジングの材質
アルミニウム、SUS 316L相当
-
表示 / 操作
4行表示、バックライト付き表示部、タッチコントロール (外部から操作可能)
SmartBlueアプリによるBluetooth®経由の操作およびメンテナンス
現場表示器や操作ツールを使用して操作可能 -
出力
4~20 mA HART
-
デジタル通信
HART
-
防爆認証
ATEX、CSA、IECEx、JPN Ex、 INMETRO、NEPSI、UK Ex
-
機能安全性
SIL
-
計測に関する認定および認証
Heartbeat Technology
-
圧力認定と認証
CRN
-
材料証明
EN10204-3.1、
NACE MR0175、
NACE MR0103
-
測定原理
差圧
-
製品
導圧管の詰まりなどのプロセス異常を検知する差圧伝送器。
直感的でわかりやすいウィザードを使用した設定、プルーフテスト、検証。 -
センサの特長
封入液:
シリコンオイル、
不活性オイル -
変換器の特長
LEDモジュール、
RFIDタグにより識別が容易、
プラグアンドプレイ機能、
HistoROM -
接液部材質
SUS316L相当、
アロイC、
タンタル、
モネル、
金メッキ -
計測値
差圧
-
最大測定誤差
標準:
最高 0.05 %
高精度校正:
最高 0.035 % -
測定範囲
1 kPa~25 MPa
(0.15 psi~3750 psi) -
最大プロセス圧力
42 MPa(6300 psi)
-
周囲温度レンジ
-40°C~+85°C
(-40°F~+185°F) -
変換器ハウジングの材質
アルミニウム、SUS 316L相当
-
表示 / 操作
4行表示、バックライト付き表示部、タッチコントロール (外部から操作可能)
SmartBlueアプリによるBluetooth®経由の操作およびメンテナンス
現場表示器や操作ツールを使用して操作可能 -
出力
4~20 mA HART
-
デジタル通信
HART
-
防爆認証
ATEX、CSA、IECEx、JPN Ex、 INMETRO、NEPSI、UK Ex
-
機能安全性
SIL
-
計測に関する認定および認証
Heartbeat Technology
-
圧力認定と認証
CRN
-
材料証明
EN10204-3.1,
NACE MR0175,
NACE MR0103
-
-
技術仕様書(TI)
TI Deltabar PMD75B
-
技術仕様書(TI)
日本語版 - 03/2024液体または気体の差圧、レベル、および流量測定
-
-
-
取扱説明書(BA)
BA Deltabar PMD75B
-
取扱説明書(BA)
日本語版 - 03/2023差圧測定
PROFINET(Ethernet-APL 対応)EN JA 16/03/2023言語:
日本語
バージョン:
16/03/2023
ファイルサイズ:
3.9 MB
ファイル名:
BA02231PJA_0223-00.pdf
-
-
-
取扱説明書(BA)
BA Deltabar PMD75B
-
取扱説明書(BA)
日本語版 - 03/2024差圧測定
HART -
-
-
機能説明書(GP)
Deltabar PMD75B
-
機能説明書(GP)
日本語版 - 03/2021差圧測定
HARTEN JA 26/03/202430/03/2021言語:
日本語
バージョン:
30/03/2021
ファイルサイズ:
1.6 MB
ファイル名:
GP01164PJA_0121-00.pdf
-
-
-
機能説明書(GP)
Deltabar PMD75B
-
機能説明書(GP)
英語版 - 03/2023Differential pressure measurement
PROFINET with Ethernet-APLEN JA 16/03/2023言語:
英語
バージョン:
16/03/2023
ファイルサイズ:
1.4 MB
ファイル名:
GP01195PEN_0122-00.pdf
-
-
-
機能説明書(GP)
Deltabar PMD55B
-
機能説明書(GP)
日本語版 - 03/2021差圧測定
HARTEN JA 26/03/202430/03/202130/10/2020言語:
日本語
バージョン:
30/03/2021
ファイルサイズ:
1.5 MB
ファイル名:
GP01150PJA_0221-00.pdf
-
-
-
簡易取扱説明書(KA)
KA Deltabar PMD75B
-
簡易取扱説明書(KA)
日本語版 - 03/2023差圧測定
PROFINET(Ethernet-APL 対応)EN JA 16/03/2023言語:
日本語
バージョン:
16/03/2023
ファイルサイズ:
1.6 MB
ファイル名:
KA01569PJA_0122-00.pdf
-
-
-
簡易取扱説明書(KA)
KA Deltabar PMD75B
-
簡易取扱説明書(KA)
日本語版 - 03/2024差圧測定
HART -
-
-
簡易取扱説明書(KA)
Conversion instructions Cerabar S PMC/PMP7x and Deltabar S PMD/FMD7x from software version 1.x to software Version 2.x or higher
-
簡易取扱説明書(KA)
英語版 - 05/2021Conversion instructions Cerabar S PMC/PMP7x and Deltabar S
PMD/FMD7x from software version 1.x to software Version 2.x or higherEN JA 19/05/2021言語:
英語
バージョン:
19/05/2021
ファイルサイズ:
2.3 MB
ファイル名:
KA00615PA2_0108.pdf
-
-
-
簡易取扱説明書(KA)
Cerabar S, Deltabar S, Deltapilot S - Exchange of the push buttons
-
簡易取扱説明書(KA)
英語版 - 05/2021Cerabar S, Deltabar S, Deltapilot S - Exchange of the push buttons
EN JA 17/05/2021言語:
英語
バージョン:
17/05/2021
ファイルサイズ:
396.6 KB
ファイル名:
KA00610PA2_0312.pdf
-
