Point level switch
Soliswitch FTE30
rotary paddle switch

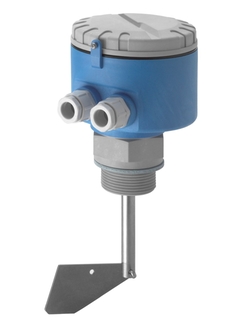

Soliswitch FTE30 ©Endress+Hauser

Simple mechanical mechanism, extremely robust and cost-effective point level switch for bulk solids

The economical Soliswitch FTE30 is a paddle switch for point level detection in bulk materials. Its robust polymer housing and compact design makes it an ideal sensor for full, empty and demand alarm in applications with bulk solids. The optimized materials make the unit outstandingly robust and therefore suitable for use in dust explosive areas.

  • 利点

    • Reliable and economical paddle switch

    • Highest safety standard

    • Diverse instrument designs for use under different application conditions

    • Slip clutch prevents impact on paddle

    • Ingress protection to IP65 for optimum safety in the process

  • アプリケーション

    • Process connections: G 1½", PBT; G 1½", 1.4305; Reinforced shaft G 1½", 1.4305

    • Sensor length: Different standard lengths between 100 mm (4") and 600 mm (24"), additional rope length of 2,000 mm (80") (can be shortened)

    • Temperature: -20 to +80 °C (-4...

Details

  • 測定原理

    パドル式

  • 特性 / アプリケーション

    汎用的な用途に適応:粉体を貯蔵するサイロの満量、空、要求アラーム

  • 特徴

    ヒンジパドル

  • 電源 / 通信

    AC 230 V 50/60 Hz

    AC 115 V 50/60 Hz

    AC 48 V 50/60 Hz

    AC 24 V 50/60 Hz

    DC 20~28 V

  • 周囲温度

    -20~+60 °C(-4~+140 °F)

  • プロセス温度

    -20~+80 °C(-4~+170 °F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    50~150 kPa(7~22 psi)

  • 最小密度

    >= 100 g/l

  • 主要接液部

    シャフト:1.4305

    パドル:1.4301

  • プロセス接続

    G 1 1/2"、PBT

    G 1 1/2"、1.4305

    強化シャフトG 1 1/2"、1.4305

  • センサ長

    100 mm(4")

    200 mm(8")

    300 mm(12")

    400 mm(16")

    500 mm(20")

    600 mm(24")

    約2000 mm(80")のロープ長は短縮可能

  • 通信

    切換接点付きマイクロスイッチ、最大10 A/AC 250 V

  • 規格適合証明書/認証

    認証なし

  • オプション

    リレー

  • アプリケーション限界

    最大粒径 50 mm (2")
