静電容量式
レベルスイッチ
Liquipoint FTW23

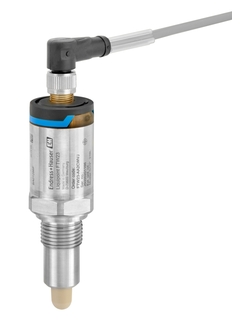

Liquipoint FTW23 ©Endress+Hauser

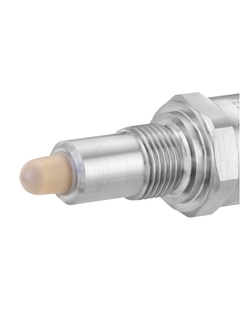

Liquipoint FTW23 ©Endress+Hauser

FTW23は標準アプリケーション向けの強力なチームの一員 - Liquiphant, Liquipoint, Cerabar, Ceraphant

Liquipoint FTW23による様々な測定物の測定

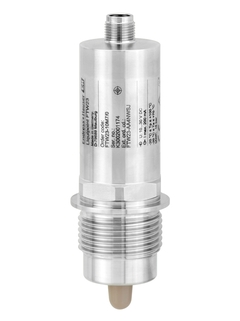

Liquipoint FTW23 ©Endress+Hauser

水性液体用のコストパフォーマンスの高いレベルスイッチ

食品産業向けに開発・製造された Liquipoint FTW23は、多くの国際的なサニタリ要件を満たしています。本レベルスイッチは、あらゆる産業の付着物が発生しない液体測定物のアプリケーションに適用可能です。IO-Link機能により、簡単にパラメータ設定が可能です。
効率的:
- 高いコスト効率
- テストマグネットによる機能チェック
簡単:
- 校正または調整が不要
- 特殊工具を使用しないプラグアンドプレイ
- IO-Link接続

  • 利点

    • コンパクトなデザインのため、狭い場所やアクセスしにくい場所でも設置が容易

    • IO-Linkは、設定ツールやエンジニアリングシステムによる簡単な設定により、コストと手間を軽減します。

    • CIP洗浄およびSIP洗浄が可能 - IP 69までの保護等級に対応

    • 各測定物に対する個別の調整が不要

    • 現場における機能チェック用LEDディスプレイ

  • アプリケーション

    貯蔵タンク、混合容器、配管で使用できます。比誘電率> 20の水性液体または測定物に対応します。IO-Linkを使用する事で、比誘電率>1.5の測定物を検出する様に調整可能。

    • プロセス接続:ネジ込み

    • プロセス温度:-20~+100 ℃(-4~+212 °F)、CIP/SIP時は最大1時間で135 ℃(275 °F)

    • プロセス圧力:-0.1~1.6 MPa(-14.5~232 psi)

    • サニタリ認定

Details

  • 測定原理

    導電性

  • 特性 / アプリケーション

    一体型レベルスイッチ。水ベースの液体向け。

  • 特徴

    CIPおよびSIP向け

  • 電源 / 通信

    DC 10...30 V

  • 周囲温度

    -20~+70 °C

    -4~+158 °F

  • プロセス温度

    標準:
    -20 ... 100°C

    洗浄:

    -20 ... 135°C (1時間)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    真空 ... 1.6 MPa

    真空 ....232 psi

  • 主要接液部

    センサ: SUS316L相当

    センサアイソレーション: PEEK

  • プロセス接続

    ネジ G1、G1/2、G3/4、M24

  • 通信

    DC PNP

    IO-Link

  • 規格適合証明書/認証

    CSA C/US

  • 設計認証

    EN 10204-3.1

  • 衛生規格適合証明書

    3A、EHEDG

  • オプション

    溶接アダプタ、

    サニタリプロセス接続用プロセスアダプタ

  • アプリケーション限界

    導電性のある泡は液体として認識されます

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 52006263

      プラグ用ソケット 4p-125V, 4A-M12

      M12プラグ接続用ソケット. 用途: M12プラグ

    • Order code 52024216

      ケーブル4x0.34,M12,SUS316L相当,90度,L=5m

      M12x1 プラグ. 5m ケーブル PVC, SUS316L相当 ロック. サニタリアプリケーション仕様.

    • Order code 52018763

      ケーブル4x0.34,M12,SUS316L相当,LED,90o,L=5m

      M12 プラグ用ソケット LED付 5m ケーブル PVC, SUS316L相当 ロック サニタリアプリケーション仕様 用途: デバイス + スイッチ出力.

    • Order code 52010285

      ケーブル 4x0.34,ボックス M12,Cu Sn/Ni,90度,L=5m

      M12プラグコネクタ. 5m ケーブル PVC, Cu Sn/Ni ロックナット. 用途:FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 52010156

      ソケットレンチ 32AF

      用途: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71267011

      テスト マグネット

      用途: FTL20/20H, FTL50/50H/51/51H, FTL31/33, FTW23/FTW33.

  • 57
    • Nr 57 Order code 71194296

      シーリングリング DIN7603-A 21x26, FA, 5個

      プロセスガスケット DIN7603-A. 用途: プロセス接続, FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      シーリングリング DIN7603-A 27x32, FA, 5個

      プロセスガスケット DIN7603-A. 用途: プロセス接続, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014048

      シーリングリング DIN7603-A 33x39 FA, 5個

      プロセスガスケット DIN7603-A. 用途: プロセス接続, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Sliding sleeve G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 71258357

      溶接アダプタ G3/4, d=29, SUS316L相当

      フラッシュマウントプロセス接続. パイプ取付用. 材質: SUS316L相当. シール: シリコン Oリング. FDA, EHEDG 準拠. 用途: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33.

    • Order code 52028295

      溶接アダプタ G3/4, d=29, SUS316L相当, 3.1

      フラッシュマウント プロセス接続 パイプ取付用. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: シリコン Oリング. FDA, EHEDG 準拠. 用途: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71258355

      溶接アダプタ G3/4 d=50, SUS316L相当

      フラッシュマウントプロセス接続. 槽取付用. 材質: SUS316L相当. シール: シリコン Oリング. FDA, EHEDG, 3-A 準拠. 用途: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, 11371. 用途: TMR35.

    • Order code 52018765

      溶接アダプタ, G3/4 d=50, SUS316L相当, 3.1

      フラッシュマウント プロセス接続 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: シリコン Oリング. FDA, EHEDG, 3-A準拠. 用途: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, 11371. 用途: TMR35.

    • Order code 71258358

      溶接アダプタ G1, d=53, SUS316L相当

      フラッシュマウントプロセス接続. 材質: SUS316L相当. シール: シリコン Oリング. FDA, EHEDG, 3-A 準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35.

    • Order code 71093129

      溶接アダプタ G1, d=53, SUS316L相当 3.1

      フラッシュマウント プロセス接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質 シール: シリコン Oリング FDA, EHEDG, 3-A 準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35.

    • Order code 52001051

      溶接アダプタ, G1 d=60, SUS316L相当

      フラッシュマウント プロセス接続. 材質: SUS316L相当. シール: シリコン Oリング. FDA, EHEDG, 3-A 準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. 用途: TM401/TM411, TMR35.

    • Order code 52011896

      溶接アダプタ G1, d=60, SUS316L相当 3.1

      フラッシュマウントプロセス接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: シリコン Oリング. FDA, EHEDG, 3-A準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. 用途: TM401/TM411, TMR35.

    • Order code 71041381

      溶接アダプタ M24 D65, SUS316L相当

      フラッシュマウント プロセス接続. 径: 65mm. 材質: SUS316L相当. シール: EPDM Oリング FDA, EHEDG, 3-A 準拠. 用途: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B.

    • Order code 71041383

      溶接アダプタ M24 D65, SUS316L相当, 3.1

      フラッシュマウント プロセス接続. 径: 65mm. 材質: SUS316L相当. 材料証明書. EN10204-3.1 材質. シール: EPDM Oリング. FDA, EHEDG, 3-A 準拠. 用途: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B.

    • Order code 71086117

      O-リング 14,9x2,7 VMQ, FDA, USP, 3個

      材質: シリコン VMQ 80. USP クラス VI. 用途: 溶接アダプタ G3/4, 316L, (71258355) vesselmounting, (71258357) pipe-mounting, flush mount, FTL31/FTL33, FTW23/FTW33, QMW43, 溶接アダプタ G3/4, 316L, 3.1, (52018765) vesselmounting, (52028295) pipe-mounting, flush mount, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52014472

      O-リング 28.17x3.53 VMQ, FDA, 5個

      材質: シリコン VMQ 70. 用途: 溶接アダプタ G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FTL31/FTL33, FTW33, FMI51/FMI52/FTI51/FTI52, PMP135, PTP35, PMP23. Weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMP135, PTP35,PMP23. スライディングスリーブ, Soliphant T.

    • Order code 71086102

      O-リング 28,17x3,53 VMQ, FDA, USP, 3個

      材質: シリコン VMQ. USP クラス VI. 用途: weld-in adapter G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. Weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 71140668

      O-リング 28,17x3,53 EPDM, FDA, USP, 3個

      材質: EPDM. USP Class VI, 3-A. 用途: 溶接アダプタ G1 (52001051), FTL5x_020_GW2, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 52014424

      側面ガスケット 29x36x3.7, FDA, 5個

      材質: シリコン VMQ. FDA. 用途: 溶接アダプタ G1, 調整可能, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. 用途: weld-in adapter G1, adjustable, 316L (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. 用途: process connection flush mounted, FTL50H/FTL51H. 用途: weld-in adapter G1, adjustable, FTL330H/FTL330L/FTL20H, FTL31/FTL33.

    • Order code 52023997

      プロセスアダプタ M24 バリベント N DN50 PN40,316L

      M24 メス. 材質: SUS316L相当. シール: EPDM 15.54x2,62mm. FDA, EHEDG, 3-A 準拠. 用途: FTL33, FTW23/FTW33 PMP23, PTP33B. Exchange process connection PTP35.

    • Order code 52024004

      プロセスアダプタM24バリベントN DN50PN40,316L,3.1

      M24 メス. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: EPDM 15.54x2,62mm. FDA, EHEDG, 3-A 準拠. 用途:FTW23/FTW33, FTL33, PMP23, PTP33B. Exchange process connection PTP35.

    • Order code 52023996

      プロセスアダプタ M24 バリベント F DN32 PN40,316L

      M24 メス. 材質: SUS316L相当. シール: EPDM 15.54x2,62mm. FDA, EHEDG, 3-A準拠. 用途: FTL33, FTW23/FTW33, PMP23, PTP33B. Exchange process connection PTP35.

    • Order code 52024003

      プロセスアダプタM24バリベントF DN32PN40,316L,3.1

      M24 メス. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: EPDM 15.54x2,62mm. FDA, EHEDG, 3-A 準拠. 用途:FTL33, FTW23/FTW33, PMP23, PTP33B. Exchange process connection PTP35.

    • Order code 52023998

      プロセスアダプタ M24 DIN11851 DN50, 316L

      M24 メス. 材質: SUS316L相当. シール: EPDM 15.54x2,62mm. FDA, EHEDG, 3-A 準拠. 用途: FTL33, FTW23/FTW33, PMP23, PTP33B. Exchange process connection PTP35.

    • Order code 52024005

      プロセスアダプタ M24 DIN11851 DN50, 316L, 3.1

      M24 メス. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: EPDM 15.54x2,62mm. FDA, EHEDG, 3-A 準拠. 用途:FTW23/FTW33, FTL33, PMP23, PTP33B. Exchange process connection PTP35.

    • Order code 52026997

      プロセスアダプタ M24 SMS 1-1/2", SUS316L相当

      M24 メス. 材質: SUS316L相当. シール: EPDM 15.54x2.62mm. FDA, EHEDG, 3-A 準拠. 用途:FTW23/FTW33, FTL33, PMP23, PTP33B. Exchange process connection PTP35.

    • Order code 52026999

      プロセスアダプタ M24 SMS 1-1/2", 316L, 3.1

      M24 メス. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. シール: EPDM 15.54x2,62mm. FDA, EHEDG, 3-A 準拠. 用途:FTW23/FTW33, FTL33, PMP23, PTP33B. Exchange process connection PTP35.

    • Order code 52024267

      EPDM Oリング プロセスアダプタ M24

      5x Oリング 15.54x2.62mm. FDA, EHEDG, 3-A 準拠. 用途: PTC31, PTP31/PTP35, PTP33B, PMP23, FTL33, FTW23/FTW33, process adapter M24.
