仕様一覧
-
最大測定誤差
質量流量 (液体): ±0.1 %
体積流量 (液体): ±0.1 %
質量流量 (気体): ±0.5 %
密度 (液体): ±0.0005 g/cm3 -
測定範囲
0~1000 kg/h (0~37 lb/min)
-
測定物のプロセス温度
–50~+200 °C (–58~+392 °F)
-
最大プロセス圧力
PN 40、Class 300、10K、40 MPa (5800 psi)
-
接液部材質
計測チューブ: 1.4539 (SUS890L相当)
接続: 1.4539 (SUS890L相当); 1.4404 (SUS316または316L相当)
アプリケーション
Cubemass DCI is the proven sensor for the measurement of smallest flow rates in skids, test rigs and industrial robotics, e.g. in applications like lacquering or surface finishing. Neither high pressure nor alternating flow conditions compromise its accuracy. Equipment manufacturers value Cubemass CDI as compact Coriolis sensor with various communication possibilities.
Measuring principle operates independently of physical fluid properties such as viscosity or density
Measuring accurately smallest quantities of liquids and gases
Device properties
Nominal diameter: DN 1 to 6 (1/24 to 1/4")
Process pressure up to 400 bar (5800 psi)
Medium temperature up to +200 °C (+392 °F)
Device as compact or remote version
Flexible outputs
Modbus RS485
利点
Measuring accurately smallest quantities of liquids and gases
Space-saving installation – compact single-tube design
Fewer process measuring points – multivariable measurement (flow, density, temperature)
Suitable for skids – lightweight sensor
High flexibility in system integration – wide range of communication interfaces
Fast commissioning – pre-configured devices
Automatic recovery of data for servicing
ビデオ
-
The Coriolis Flow Measuring Principle
FLEX セレクション | 技術的卓越性 | シンプルさ |
---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
-
測定原理
コリオリ式
-
製品

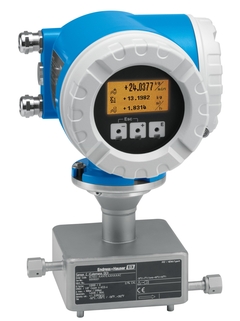

小流量用コンパクトセンサ、シームレスなシステム統合.
小流量の液体および気体の高精度測定. -
センサの特長
省スペース設置に対応するコンパクトなシングルチューブ設計. 多変数測定(流量、密度、温度)により、プロセス測定点を低減. スキッドに最適な軽量センサ.
呼び口径:1~6 mm(¹⁄₂₄ ~ ¹⁄₄"). プロセス圧力:最大40 MPa(5800 psi). 流体温度:最高+200 °C(+392 °F). -
変換器の特長
フレキシブルなシステムインテグレーション – さまざまな種類の通信インターフェース. 迅速な設定 – 事前設定済み機器. サービス用データの自動復旧.
一体型または分離型機器. 柔軟性の高い出力. Modbus RS485. -
呼び口径レンジ
1~6 mm (¹⁄₂₄~¹⁄₄")
-
接液部材質
計測チューブ: 1.4539 (SUS890L相当)
接続: 1.4539 (SUS890L相当); 1.4404 (SUS316または316L相当) -
計測値
質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度
-
最大測定誤差
質量流量 (液体): ±0.1 %
体積流量 (液体): ±0.1 %
質量流量 (気体): ±0.5 %
密度 (液体): ±0.0005 g/cm3 -
測定範囲
0~1000 kg/h (0~37 lb/min)
-
最大プロセス圧力
PN 40、Class 300、10K、40 MPa (5800 psi)
-
測定物のプロセス温度
–50~+200 °C (–58~+392 °F)
-
周囲温度レンジ
標準: –20~+60 °C (–4~+140 °F)
オプション: –40~+60 °C (–40~+140 °F) -
センサハウジングの材質
1.4301 (SUS304相当)、耐食性
-
変換器ハウジングの材質
粉体塗装ダイキャストアルミニウム
-
保護等級
IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器
-
表示 / 操作
4行表示、バックライト付き表示部、タッチコントロール (外部から操作可能)
現場表示器および操作ツールから設定可能 -
出力
4xモジュラー出力:
0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
パルス/周波数/スイッチ出力 (パッシブ)、フェーズシフトパルス
リレー -
入力
1×モジュラー入力: ステータス
-
デジタル通信
HART、Modbus RS485
-
電源
DC 16~62 V
AC 85~260 V (45~65 Hz)
AC 20~55 V (45~65 Hz) -
防爆認証
ATEX, IECEx, NEC/CEC, NEPSI
-
その他の認証、証明
3.1 材料証明、認定校正施設での校正 (ISO/IEC 17025 準拠)、NAMUR、SIL
CRN
-
測定原理
コリオリ式
-
製品
小流量用コンパクトセンサ、シームレスなシステム統合.
小流量の液体および気体の高精度測定. -
センサの特長
省スペース設置に対応するコンパクトなシングルチューブ設計. 多変数測定(流量、密度、温度)により、プロセス測定点を低減. スキッドに最適な軽量センサ.
呼び口径:1~6 mm(¹⁄₂₄ ~ ¹⁄₄"). プロセス圧力:最大40 MPa(5800 psi). 流体温度:最高+200 °C(+392 °F). -
変換器の特長
フレキシブルなシステムインテグレーション – さまざまな種類の通信インターフェース. 迅速な設定 – 事前設定済み機器. サービス用データの自動復旧.
一体型または分離型機器. 柔軟性の高い出力. Modbus RS485. -
呼び口径レンジ
1~6 mm (¹⁄₂₄~¹⁄₄")
-
接液部材質
計測チューブ: 1.4539 (SUS890L相当)
接続: 1.4539 (SUS890L相当); 1.4404 (SUS316または316L相当) -
計測値
質量流量、密度、温度、体積流量、基準体積流量、基準密度、濃度
-
最大測定誤差
質量流量 (液体): ±0.1 %
体積流量 (液体): ±0.1 %
質量流量 (気体): ±0.5 %
密度 (液体): ±0.0005 g/cm3 -
測定範囲
0~1000 kg/h (0~37 lb/min)
-
最大プロセス圧力
PN 40、Class 300、10K、40 MPa (5800 psi)
-
測定物のプロセス温度
–50~+200 °C (–58~+392 °F)
-
周囲温度レンジ
標準: –20~+60 °C (–4~+140 °F)
オプション: –40~+60 °C (–40~+140 °F) -
センサハウジングの材質
1.4301 (SUS304相当)、耐食性
-
変換器ハウジングの材質
粉体塗装ダイキャストアルミニウム
-
保護等級
IP67、type 4X 容器。分離型変換器: IP67、type 4X 容器
-
表示 / 操作
4行表示、バックライト付き表示部、タッチコントロール (外部から操作可能)
現場表示器および操作ツールから設定可能 -
出力
4xモジュラー出力:
0‐20 mA (アクティブ)/4‐20 mA (アクティブ/パッシブ)
パルス/周波数/スイッチ出力 (パッシブ)、フェーズシフトパルス
リレー -
入力
1×モジュラー入力: ステータス
-
デジタル通信
HART、Modbus RS485
-
電源
DC 16~62 V
AC 85~260 V (45~65 Hz)
AC 20~55 V (45~65 Hz) -
防爆認証
ATEX, IECEx, NEC/CEC, NEPSI
-
その他の認証、証明
3.1 材料証明、認定校正施設での校正 (ISO/IEC 17025 準拠)、NAMUR、SIL
CRN -
機能安全性
IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応
-
計測に関する認定および認証
認定校正施設での校正(ISO/IEC 17025に準拠)、NAMUR
-
材料証明
3.1 材料証明
