Levelflex M FMP40

製品画像: Levelflex M FMP40

本製品の販売は終了しております。

後継機種/代替機種につきましてはお問合せください。

Details

  • 測定原理

    ガイドレーダー

  • 特性 / アプリケーション

    コアキシャルプローブ:
    ノズル寸法、タンク設置状態の影響を受けない

    ロッドプローブ:
    高粘度製品測定用

    ローププローブ:
    小プロセス接続でも広いレンジの測定可能

  • 界面計測

    はっきり認識できる界面/液体

    界面およびレベルの同時計測

  • 電源 / 通信

    2線 (HART / PROFIBUS PA / FOUNDATION Fieldbus)

  • 精度

    コアキシャルプローブ: +/-3 mm
    ロッドプローブ: +/-3 mm
    ローププローブ: +/-3 mm , >10m:0.03%

  • 周囲温度

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • プロセス温度

    -40 °C ... 150 °C
    (-40 °F ... 302 °F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    真空 ... 4 MPa
    (真空 ... 580 psi)

  • 主要接液部

    PTFE
    コアキシャルプローブ: 316L, アロイ C22
    ロッドプローブ: 316L, アロイ C22
    ローププローブ: 316

  • プロセス接続

    G + NPT 3/4" および 1 1/2", 40 ... 150A

  • センサ長

    ロッド: 4m (178")
    コアキシャル: 4m (178")
    ロープ: 35m (1378")

  • アプリケーション

  • 最大測定距離

    コアキシャルプローブ :
    4 m (178") 最小 DK > 1.4
    ロッドプローブ :
    4 m (178") 最小 DK > 1.6
    ローププローブ :
    35 m (1378") 最小 DK > 1.6

  • 通信

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • 規格適合証明書/認証

    ATEX
    FM
    CSA
    TIIS
    WHG/ 過充填防止
    SIL
    NACE
    GL海事認定
    EN10204-3.1
    IECEx

  • 後継機種

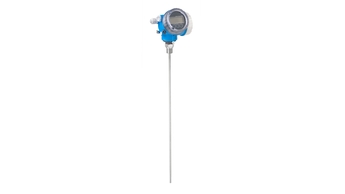

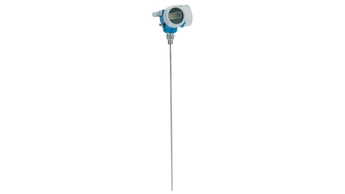

    FMP50,FMP51

  • アプリケーション限界

    水平置き貯蔵タンク.:

    コアキシャルプローブを使用

    腐食性液体:

    FMP41C

    界面計測:
    状況によりコアキシャルシステムを使用 (コアキシャルプローブ, バイパス, 内筒管)

  • 測定原理

    ガイドレーダー

  • 特性 / アプリケーション

    微粒子粉粒体 または 粒体
    粉塵の多い現場での 測定に最適

  • 電源 / 通信

    2線 16-36V, DC
    4-線 10,5-32V, DC
    4線 90-250V, 50/60Hz

  • 周囲温度

    -40 °C ... +80 °C
    (-40°F ... 176 °F)

  • プロセス温度

    -40 °C ... +150 °C
    (-40°F ... 302°F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    真空...4 MPa
    (真空...580psi)

  • 主要接液部

    316, PTFE

  • プロセス接続

    3/4" + 1-1/2" G+NPT
    フランジ >=40A

  • 不感帯距離

    上部: 200mm
    下部: 250mm (ローププローブ)

  • センサ長

    ロッドプローブ: 4m
    ローププローブ: 35m

  • 最大測定距離

    35m

  • 通信

    4 ... 20mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • 規格適合証明書/認証

    ATEX
    FM
    CSA
    TIIS
    WGH
    SIL
    NACE
    EN10204-3.1

  • オプション

    分離型エレクトロニクス、 分離型ディスプレイ

  • 後継機種

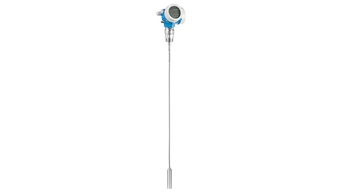

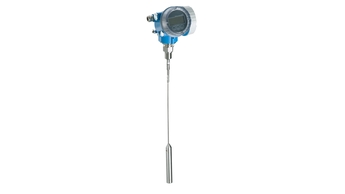

    FMP56, FMP57

  • 後継機種

    FMP56, FMP57

  • アプリケーション限界

    DC <= 1,6
