静電容量式
レベル計
Liquicap FMI51

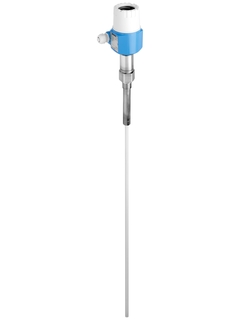

Liquicap FMI51 ©Endress+Hauser
Liquicap FMI51 ©Endress+Hauser
Liquicap FMI51 ©Endress+Hauser
Liquicap FMI51 ©Endress+Hauser

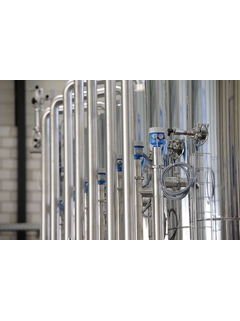

Liquicap FMI51アプリケーション © Photo Dominik Pluess (SC France)
  • Liquicap FMI51
  • Liquicap FMI51
  • Liquicap FMI51
  • Liquicap FMI51
  • Liquicap FMI51アプリケーション

液体の連続レベル計測および界面計測用

Liquicap FMI51は、液体の連続レベル監視に最適な信頼性の高い完全絶縁ロッドプローブです。特に、付着物を形成する測定物や高温アプリケーションに最適です。測定は、比誘電率に依存しません。Fieldgate FXA320（インターネット技術を利用した測定値伝送）と組み合わせれば、Liquicapにより、資材を供給したり、ロジスティックスを最適化（在庫管理）するための理想的なソリューションが実現します。

追加コンポーネント

  • 利点

    • IEC 61508に準拠したSIL2の機能安全規格を必要とする安全システムでも使用することができます。

    • 広範囲にわたる認証や認定により、高い信頼性を備え、多様なアプリケーションに使用可能です。

    • 校正は不要（工場で事前校正）。導電率が100μS/cm以上の測定物の場合、校正が不要です。

    • プロセス接液部は、耐食性材料、FDA指定の材質を使用しています。

    • わかりやすい日本語テキスト表示によるメニューガイドによって、現場設定を行うことができます（オプション）。

    • 2段階過電圧保護

  • アプリケーション

    液体導電率が100 μS/cm以上の場合、機器は比誘電率に依存しないため、校正の必要なく各種液体の測定が可能となります。

    • プロセス接続：フランジおよびネジ込み

    • プロセス圧力：真空～+10 MPa（真空～+1,450 psi）

    • 測定範囲：0.1～4.0m（0.3～13ft）

    • プロセス温度：-80～+200℃（-112～+392°F）

    • 国際防爆認証、オーバーフロー防止（WHG）、SIL、サニタリ認定、船級認定

機能と仕様

戻る

Details

  • 測定原理

    静電容量式

  • 特性 / アプリケーション

    完全絶縁電極プローブ、標準的および過酷なプロセスコンディション向け (温度、圧力、付着)

  • 界面計測

    液体 / 液体 および エマルジョンを含む層

  • 特徴

    不感帯
    工場調整済み
    短い測定値応答時間

  • 電源 / 通信

    DC 12-36 V HART
    PFM

  • 精度

    リピータビリティ 0.1%

  • 導電性液体 リニアリティ エラー

    <0.25%

  • 周囲温度

    -50°C...+70°C
    -58°F...+158°F

  • プロセス温度

    -80 °C...+200 °C
    (-112 °F...+392 °F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    真空 ... 10 MPa
    （真空 ... 1450 psi）

  • 主要接液部

    絶縁材: PTFE、PFA
    SUS316L相当

  • プロセス接続

    G1/2、G 3/4、G 1、G1 1/2 /NPT 1/2、NPT 3/4、NPT 1"、NPT1 1/2
    フランジ DN25.../ASME 1".../JIS...

  • サニタリ プロセス接続

    トリクランプ ISO02852

    ミルクカップリング

    フラッシュマウント シール

  • センサ長

    全長: 6m (20ft)
    不感帯長: 最大 2m

  • 最大測定距離

    0.1 m ... 4.0 m

  • 通信　

    4...20 mA HART
    PFM

  • 規格適合証明書/認証

    ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI

  • 安全認証

    オーバーフロー防止 WHG

    SIL

  • 設計認証

    EN 10204-3.1

    NACE MR0175

  • 衛生規格適合証明書

    3A、EHEDG

  • 船級認定

    GL/ ABS/ DNV

  • オプション

    分離型ハウジング
    ガスタイトプローブシール

  • アプリケーション限界

    天井までのスペースが小さい場所で使用可能

    変動導電性、非導電性液体、液体導電性
    < 100 μS/cm


    圧力および温度低下警告

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52002698

      ｶﾊﾞｰ F13 Ex ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ O-ﾘﾝｸﾞ付EPDM

      O-ﾘﾝｸﾞ EPDM. 用途: F13 ｱﾙﾐﾆｳﾑ ﾊｳｼﾞﾝｸﾞ, Ex d.

    • Nr 20 Order code 52002699

      ｶﾊﾞｰ F17 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ O-ﾘﾝｸﾞ付EPDM

      O-ﾘﾝｸﾞ EPDM. 用途: ﾊｳｼﾞﾝｸﾞ F17 ｱﾙﾐﾆｳﾑ.

    • Nr 20 Order code 52006903

      ｶﾊﾞｰ T13 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ EPDM

      O-ﾘﾝｸﾞ EPDM. 用途: ﾊｳｼﾞﾝｸﾞ T13 ｱﾙﾐﾆｳﾑ.

    • Nr 20 Order code 52025605

      透明ｶﾊﾞｰ F16 (高), ｶﾞｽｹｯﾄ

      ﾃﾞｨｽﾌﾟﾚｲｶﾊﾞｰ, ｶﾞｽｹｯﾄ EPDM. 用途: ﾊｳｼﾞﾝｸﾞ ﾎﾟﾘｴｽﾃﾙ, FMI21, FMI51/FMI52, FMU30.

    • Nr 20 Order code 52025606

      ｶﾊﾞｰ F16 ｸﾞﾚｰ, PBTP, ｶﾞｽｹｯﾄ

      ｶﾞｽｹｯﾄ EPDM. 用途: ﾊｳｼﾞﾝｸﾞ F16 ﾎﾟﾘｴｽﾃﾙ, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Nr 20 Order code 52027000

      ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ

      ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ﾊｳｼﾞﾝｸﾞ F15, ｽﾃﾝﾚｽｽﾁｰﾙ.

    • Nr 20 Order code 52028269

      ｶﾊﾞｰ F15 SUS316L相当, 窓ｶﾞﾗｽ, ｶﾞｽｹｯﾄ

      点検窓 ｶﾞﾗｽ. ｶﾞｽｹｯﾄ 67.5x2.9x1.5, VMQ/PTFE. 用途: ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ.

    • Nr 20 Order code 52028270

      ｶﾞﾗｽ窓付ｶﾊﾞｰ F13/F17 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ.

      点検窓 ｶﾞﾗｽ. O-ﾘﾝｸﾞ 70.0x3.0 EPDM. 用途: ｱﾙﾐﾆｳﾑ ﾊｳｼﾞﾝｸﾞ F13/F17.

    • Nr 20 Order code 52028271

      ｶﾞﾗｽ窓付ｶﾊﾞｰ T13 ｱﾙﾐﾆｳﾑ, Ex d, ｶﾞｽｹｯﾄ

      点検窓 ﾐﾈﾗﾙｶﾞﾗｽ. EEx d/XP ﾃｽﾄ済み. O-ﾘﾝｸﾞ EPDM, FDA 72.0x3.0. 用途: ｱﾙﾐﾆｳﾑ ﾊｳｼﾞﾝｸﾞ T13.

  • 25
    • Nr 25 Order code 52007103

      ｶﾊﾞｰT13"端子"ｱﾙﾐﾆｳﾑ,ｶﾞｽｹｯﾄ O-ﾘﾝｸﾞ付EPDM

      O-ﾘﾝｸﾞ EPDM. 用途: 端子部, ﾊｳｼﾞﾝｸﾞ T13 ｱﾙﾐﾆｳﾑ.

  • 20
    • Nr 20 Order code 52004137

      O-ﾘﾝｸﾞ 71.0x3.55 EPDM, 5個

      用途: ｶﾊﾞｰ, ﾎﾟﾘｴｽﾃﾙ ﾊｳｼﾞﾝｸﾞ F16.

    • Order code 52004277

      ｼｰﾘﾝｸﾞｾｯﾄ EPDM,ｶﾊﾞｰ F13/17/18/27,10個

      構成: 10x O-ﾘﾝｸﾞ 70.0x3.0 EPDM.

    • Order code 52008495

      ｼｰﾘﾝｸﾞｾｯﾄ EPDM 73.0x3.0, 10個

      用途: ｶﾊﾞｰ.

    • Order code 52028179

      ｶﾞｽｹｯﾄ 67.5x2.9x1.5 VMQ/PTFE, 5個

      ｶﾞｽｹｯﾄｶﾊﾞｰ. 用途: ﾊｳｼﾞﾝｸﾞ F15 ｽﾃﾝﾚｽｽﾁｰﾙ.

  • 30
  • 35
    • Nr 35 Order code 71020804

      端子ﾓｼﾞｭｰﾙ 2極端子 EEx d, RFIﾌｨﾙﾀ

      用途: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77.

  • 40
    • Nr 40 Order code 52028266

      ﾃﾞｨｽﾌﾟﾚｲ, ﾎﾙﾀﾞ

      4行英数字ﾃﾞｨｽﾌﾟﾚｲ 用途: ﾘｷｷｬｯﾌﾟ M.

    • Order code 214880-0002

      Weld-in adapter UNI D65, 316L

      Flush mount process connection. Core hole: 65mm. Material: 316L. Seal: silicone profile gasket. FDA, EHEDG, 3-A compliant. Usage: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52001051

      溶接ｱﾀﾞﾌﾟﾀ, G1 d=60, SUS316L相当

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝ Oﾘﾝｸﾞ. FDA, EHEDG, 3-A 準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. 用途: TM401/TM411, TMR35.

    • Order code 52006262

      溶接ｱﾀﾞﾌﾟﾀ UNI D85, SUS316L相当

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続. 径: 85mm. 材質: SUS316L相当. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. 用途: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52 PMC51, PMP23, PMP55, PMP75.

    • Order code 52010173

      溶接ｱﾀﾞﾌﾟﾀ UNI D85, SUS316L相当, 3.1

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続. 径: 85mm. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A準拠. 用途: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52010174

      溶接ｱﾀﾞﾌﾟﾀ UNI D65, SUS316L相当, 3.1

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続. 径: 65mm. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝﾌﾟﾛﾌｧｲﾙｶﾞｽｹｯﾄ. FDA, EHEDG, 3-A準拠. 用途: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52011896

      溶接ｱﾀﾞﾌﾟﾀ G1, d=60, SUS316L相当 3.1

      ﾌﾗｯｼｭﾏｳﾝﾄﾌﾟﾛｾｽ接続. 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝ Oﾘﾝｸﾞ. FDA, EHEDG, 3-A準拠. 用途: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. 用途: TM401/TM411, TMR35.

    • Order code 52018765

      溶接ｱﾀﾞﾌﾟﾀ, G3/4 d=50, SUS316L相当, 3.1

      ﾌﾗｯｼｭﾏｳﾝﾄ ﾌﾟﾛｾｽ接続 材質: SUS316L相当. 材料証明書 EN10204-3.1 材質. ｼｰﾙ: ｼﾘｺﾝ Oﾘﾝｸﾞ. FDA, EHEDG, 3-A準拠. 用途: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, 11371. 用途: TMR35.

    • Order code 52014472

      O-ﾘﾝｸﾞ 28.17x3.53 VMQ, FDA, 5個

      材質: ｼﾘｺﾝ VMQ 70. 用途: 溶接ｱﾀﾞﾌﾟﾀ G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FTL31/FTL33, FTW33, FMI51/FMI52/FTI51/FTI52, PMP135, PTP35, PMP23. Weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMP135, PTP35,PMP23. ｽﾗｲﾃﾞｨﾝｸﾞｽﾘｰﾌﾞ, Soliphant T.

    • Order code 52021717

      O-ﾘﾝｸﾞ 14,9x2,7 VMQ, FDA, 5個

      材質: ｼﾘｺﾝ VMQ 75. 用途: 溶接ｱﾀﾞﾌﾟﾀ G3/4, FTL20H, FTL31/FTL33, FTW33.

    • Order code 919806-1000

      Mounting set (2"/pipe 38_V4A

      Usage: FMI51/FMI52, FTG20, FTI55/FTI56, FTI77, FTM50/FTM51/FTM52.

  • 旧機種

    • Silometer FMC420
