音叉式
レベルスイッチ

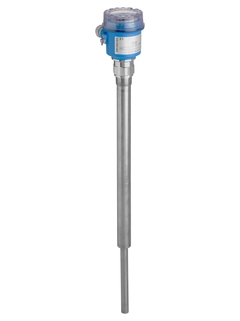

Soliphant FTM21

Soliphant FTM21 ©Endress+Hauser

音叉式の測定原理

コンパクトなステンレスハウジングの伸長パイプ付き粉体用レベルスイッチ(316L)

Soliphant FTM21は、細粒状または粗粒状で流動性のない粉体サイロでのアプリケーションに適したレベルスイッチです。各種仕様を取り揃えているため、本機器は幅広い用途にご利用できます。また、本機器は ATEX 粉塵防爆仕様にも対応しています。

  • 利点

    • 調整の必要が無いため迅速かつ低費用でスタートアップすることが可能(プラグアンドプレイ)

    • 付着物または外部振動の影響を受けない測定が可能

    • 機械的可動部品がなく、メンテナンス不要

    • センサ材質は摩耗に強く建築材料にも使われるSUS 316L相当

    • 窓付きハウジングカバーを備えたプラスチックハウジングはスイッチング状態を外から確認可能。アルミニウムハウジングも選択可能

    • 流動ノイズの影響を受けません

    • 防爆対応バージョンも選択可能

  • アプリケーション

    粉体用レベルスイッチ

    • プロセス接続:ネジ込み

    • プロセス温度:-40~+150 ℃(-40~+300 °F)

    • プロセス圧力:-0.1~+2.5 MPa(-14.5~+360 psi)

    • センサ長:500 mm、1,000 mm、1,500 mm

    • センサ材質:SUS 316L相当

    • 国際防爆認証

Details

  • 測定原理

    音叉 粉体

  • 特性 / アプリケーション

    細粒状粉体用レベルリミットスイッチ
    シングルロッド
    汎用
    校正不要
    付着物や外部振動の影響なし
    堅牢
    スイッチの値を外部から確認可能
    伸長パイプ

  • 電源 / 通信

    DC 10 - 45 V
    リレー AC 19 - 253 V
    DC PNP 10 - 45 V

  • 周囲温度

    -40°C ... 70°C
    (-40°F ... 160°F)

  • プロセス温度

    -40°C ... 150°C
    (-40°F ... 300°F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    真空 ... 2.5 MPa
    (真空 ... 360 psi)

  • 最小密度

    200 g/l

  • 主要接液部

    SUS316L相当

  • プロセス接続

    ネジ

    R 1"

    R 1 1/2"

    1 1/4" NPT

    1 1/2" NPT

  • センサ長

    500 mm (20")
    1000 mm (40")
    1500 mm (60")

  • 通信

    DPDT リレー
    DC PNP 最大 350 mA

  • 規格適合証明書/認証

    ATEX、FM、CSA、CSA C/US、IEC Ex、NEPSI、INMETRO

  • オプション

    スライディング スリーブ利用可能

  • アプリケーション限界

    密度: < 200g/l
    粒径: > 25mm (1")
    非流動性粉体用

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52005910

      カバー F18 アルミニウム, ガスケット

      O-リング EPDM. 用途: F18 アルミニウムハウジング.

    • Nr 20 Order code 52025790

      透明カバー F16 , ガスケット

      ガスケット EPDM. 用途: ハウジング F16 ポリエステル.

  • 21
    • Nr 21 Order code 52004137

      O-リング 71.0x3.55 EPDM, 5個

      用途: カバー, ポリエステル ハウジング F16.

    • Nr 21 Order code 52004277

      シーリングセット EPDM,カバー F13/17/18/27,10個

      構成: 10x O-リング 70.0x3.0 EPDM.

  • 30
    • Order code 71040497

      日除けカバー F13/F17/F18/F27

      用途: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      保護カバー F16 ハウジング

      用途: FTL5x, FTL7x, FTL8x, FTM2x, FTM5x, FMI21,FMI5x, FTI5x, FTI7x, FTW3x, FDR56, FQR56, FTR20.

    • Order code 52023313

      スライディングスリーブ R1-1/2 SS, FTM21

      スイッチポイント調整 材質: SUS316L相当 用途: FTM21

    • Order code 52023312

      スライディングスリーブ R1-1/2 SS, FTM21, 加圧

      スイッチポイント調整 材質: SUS316L相当 加圧 用途: FTM21

    • Order code 52024578

      スライディングスリーブ NPT1-1/2 SS, FTM21

      スイッチポイント調整 材質: SUS316L相当 用途: FTM21

    • Order code 52025090

      スライディングスリーブ NPT1-1/2 SS, FTM21,加圧.

      スイッチポイント調整 材質: SUS316L相当 加圧 用途: FTM21

    • Order code 52014472

      O-リング 28.17x3.53 VMQ, FDA, 5個

      材質: シリコン VMQ 70. 用途: 溶接アダプタ G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FTL31/FTL33, FTW33, FMI51/FMI52/FTI51/FTI52, PMP135, PTP35, PMP23. Weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMP135, PTP35,PMP23. スライディングスリーブ, Soliphant T.

    • Order code 71086102

      O-リング 28,17x3,53 VMQ, FDA, USP, 3個

      材質: シリコン VMQ. USP クラス VI. 用途: weld-in adapter G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. Weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 71140668

      O-リング 28,17x3,53 EPDM, FDA, USP, 3個

      材質: EPDM. USP Class VI, 3-A. 用途: 溶接アダプタ G1 (52001051), FTL5x_020_GW2, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.
