Micropilot M FMR250

本製品の販売は終了しております。

後継機種/代替機種につきましてはお問合せください。

機能と仕様

戻る

Details

  • 測定原理

    粉粒体用レーダー

  • 特性 / アプリケーション

    特に 粉体から粒体までの 非接触レベル測定。 セメント、 食用粉、 動物用飼料など、 粉粒体が非常に多い高さのあるサイロでのレベル測定。 フェライト / クリンカーなど 研磨効果が高い粉体での利用。

  • 特徴

    エアパージ接続

  • 電源 / 通信

    2線 (HART / PROFIBUS PA / FOUNDATION Fieldbus)

  • 周波数

    K-バンド (~ 26 GHz )

  • アンテナ

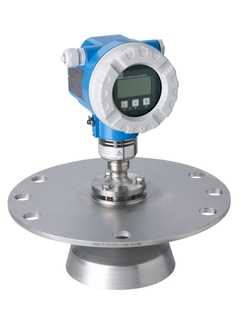

    パラボラ DN200/8", DN250/10"

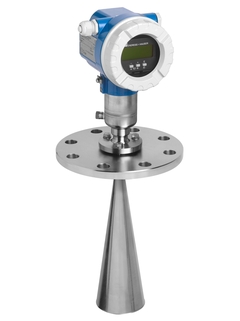

    ホーン DN80/3", DN100/4"

  • 精度

    +/- 15mm (または レンジの0.04%、どちらか大きい方)

  • 周囲温度

    -40 °C...+80 °C
    (-40 °F...+176 °F)

  • プロセス温度

    -40 °C...+200 °C
    (-40 °F...+392 °F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    真空...1.6 MPa
    (真空...232psi)

  • 主要接液部

    PEEK, 1.4435, 1.4404, 316L

  • プロセス接続

    ネジ:

    R1 1/2", NPT1 1/2

    フランジ:

    DN80, DN 100

    ASME 3", 4"

    JIS 80A, 100A

    UNI DN100/4"...DN250/10"

  • 不感帯距離

    アンテナ長 + 400mm

  • 最大測定距離

    70 m

  • 通信

    4...20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • 規格適合証明書/認証

    ATEX, FM, CSA, NEPSI

    SIL

  • オプション

    分離型ディスプレイ
    アンテナ伸長パーツ 250mmまたは 450mm
    トップターゲット ポジショナー(+/-15゜)

  • アプリケーション限界

    Dk < 1.6

    最大計測レンジを減らす要因:

    反射波形が弱い測定物

    安息角の形成

    エアー圧送等による投入が行われるような軽い粉体における粉面にふわふわの状態が形成された場合

    湿度を帯びた付着が形成された場合

ドキュメント/マニュアル/ソフトウェア

アクセサリ / スペアパーツ

Nr
Order code
Specification
    • Order code 52006628

      プラグ M20-M12 "PA" (WDM)150

      金属製4ピンプラグ デバイス設置, T-Box (WDM) または ケーブルソケット (WDM)への接続. ケーブル長: 150mm. PROMAG および PROMAGには対応しません.

  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 20
    • Nr 20 Order code 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 20
    • Nr 20 Order code 52005936

      窓付カバー F12/T12 アルミニウム, ガスケット

      材質: アルミニウム. 用途: VU331, ハウジング F12/T12, マイクロパイロット M/S, プロソニック M, レベルフレックス M.

  • 11
    • Nr 11 Order code 52006026

      カバー 端子部 F12/F23

      端子部カバー. 用途: マイクロパイロット M, プロソニック M, レベルフレックス M.

  • 20
    • Nr 20 Order code 52018670

      ガラス窓付カバー F23 SUS316L相当, ガスケット

      材質: SUS316L相当. 用途: VU331, レベルフレックス M, マイクロパイロット M.

    • Nr 20 Order code 52018671

      カバー F23 SUS316L相当, ガスケット

      材質: SUS316L相当. 用途: レベルフレックス M, マイクロパイロット M.

  • 11
    • Nr 11 Order code 52019062

      カバー 端子部 F12/F23, FHX40

      端子部カバー. 用途: 分離型ディスプレイ, マイクロパイロット M, プロソニック M, レベルフレックス M.

    • Nr 11 Order code 52005643

      カバー ハウジング T12

      電子部品側ケーブル仕切部. 用途: マイクロパイロット M/S, プロソニック M, レベルフレックス M.

  • 35
    • Nr 35 Order code 52006197

      4極端子, HART, 2線

      ケーブル接続. 用途: ハウジング F12/F23, マイクロパイロット M, レベルフレックス M, プロソニック M.

    • Nr 35 Order code 52012156

      4極端子, PA, FF

      PROFIBUS PA, Foundation Fieldbus 用途: マイクロパイロット II/M, プロソニック M, レベルフレックス M

    • Nr 35 Order code 52013302

      4極端子 Ex d, 2線, HART, T12

      用途: ハウジング T12, レベルフレックス M, プロソニック M, マイクロパイロット M.

    • Nr 35 Order code 52013303

      2極端子, Ex d, 2線, PA/FF, T12

      2-線式, PROFIBUS PA/FOUNDATION Fieldbus. Ex d リミッタ. 用途: ハウジング T12, レベルフレックス M, マイクロパイロット M, プロソニック M.

    • Nr 35 Order code 52018949

      4極端子, EEx ia, HART,T12,OVP

      4極, 2線. OVP = 課電圧保護. 用途: ハウジング T12, レベルフレックス M, プロソニック M, マイクロパイロット M.

    • Nr 35 Order code 52018950

      2極端子, EEx ia,PA/FF,T12,OVP

      2極, 2線. PROFIBUS PA, FOUNDATION Fieldbus. OVP = 課電圧保護. 用途: ハウジング T12, レベルフレックス M, プロソニック M, マイクロパイロット M.

  • 30
    • Nr 30 Order code 71026754

      電子部 FMR24x/250, Ex, HART, v5.0

      HART, バージョン 5.0. 用途: FMR240/FMR244/FMR245/FMR250.

    • Nr 30 Order code 71026819

      電子部 FMR24x/250, Ex, PA, v5.0

      PROFIBUS PA, バージョン 5.0. 用途: FMR240/FMR244/FMR245, FMR250.

    • Nr 30 Order code 71026820

      電子部 FMR24x/250, Ex, FF, v5.0

      FOUNDATION フィールドバス, バージョン 5.0. 用途: FMR240/FMR244/FMR245, FMR250.

  • 40
    • Nr 40 Order code 52026443

      ディスプレイ VU331, バージョン 2

      英数ディスプレイ, 4行 用途: FMR530/532/533, FMR540, FMU40/41/42/43/44.

  • 31
    • Nr 31 Order code 52024953

      HF-モジュール FMR24x, FMR250, 26GHz

      バージョン: III.3以上 用途: ソフトウェアバージョン1.0以上の基板用, FMR250. ソフトウェアバージョン5.0以上の基板用, FMR240/FMR244/FMR245, アドバンスダイナミック

  • 55
    • Nr 55 Order code 52025230

      ホーンアンテナ FMR250, 80mm/3", SS

      材質: SUS316L相当. 固定ネジ. 用途: FMR250.

    • Nr 55 Order code 52025231

      ホーンアンテナ FMR250, 100mm/4", 長280mm, SS

      材質: SUS316L相当. 固定ネジ. 用途: FMR250.

    • Nr 55 Order code 52025233

      パラボラ反射板 197x25, SUS316L相当

      固定ネジ. DN200/8". 用途: FMR250, FMR540.

    • Nr 55 Order code 71020169

      ホーンアンテナ FMR250/540, 100mm/4",長430mm, SS

      材質: SUS316L相当. 固定ネジ. 用途: FMR250, FMR540.

    • Nr 55 Order code 71090287

      パラボラ反射板 173x60, SUS316L相当

      固定ネジ. DN200/8". 用途:FMR540, FMR57.

    • Nr 55 Order code 71090289

      パラボラ反射板 236x88, SUS316L相当

      固定ネジ. DN250/10". 用途: FMR540, FMR57.

  • 50
    • Nr 50 Order code FMR250X-

      アンテナ FMR250 ホーンなし/パラボラなし

      プロセス接続. 用途: FMR250.

  • 65
    • Nr 65 Order code 535720-9010

      Sealing kit FMR2xx

      Consists of: 2x gasket Pg13.5 FA. 2x O-ring 17.0x2.0 EPDM. 1x O-ring 49.21x3.53 EPDM. 2x O-ring 17.12x2.62 FKM. 1x O-ring 113.9x3.53 EPDM. 1x O-ring 72.0x3.0 EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250.

    • Order code 52018204

      アダプタキット ハウジング F12, 2線, FHX40

      リモートディスプレイへの変更. ハウジング F12, 2線 電子部. 非防爆のみ. FHX40は別途発注. 用途: マイクロパイロット II/M, プロソニック M, レベルフレックス M.

    • Order code 52016334

      ケーブル FHX40, 20m

      接続ケーブル, ダブルシールド. 用途: FHX40用.

    • Order code 71020502

      ケーブル FHX40, 5m

      接続ケーブル, ダブルシールド. 用途: FHX40用.

    • Order code 71020503

      ケーブル FHX40, 10m

      接続ケーブル, ダブルシールド. 用途: FHX40用.

    • Order code 71020504

      ケーブル FHX40, 30m

      接続ケーブル, ダブルシールド. 用途: FHX40用.

    • Order code 52013874

      取付ブラケット FHX40 1" / 2" パイプ

      用途: FHX40.

    • Order code 71133074

      日除けカバー FMR250, FMR57

      測方ケーブルグランド付き日除けカバー. 材質: ステンレススチール. 用途: FMR250, FMR57 (200oC).

    • Order code FHX40-

      ディスプレイ FHX40

      分離ディスプレイ + ローカル操作. 4行表示 LC-ディスプレイ. :: メニュー方式のテキスト操作 :: 簡単セットアップ :: ユーザ言語選択可能 :: ディスプレイ上の反射波形表示 用途: FMG60, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Order code 52009925

      HF-テストケーブル 26GHz

      同軸ケーブル. 用途: FMR24x/FMR25x/FMR540, ダミーアンテナ.

    • Order code 52007646

      アンテナケーブル アンプラグ用ツール

      用途: マイクロパイロット M/マイクロパイロット S.

    • Order code 71007843

      ToFアダプタ FXA291

      用途: コミュボックス FXA291と以下の機器を接続 します。 Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I.

    • Order code 71000221

      アダプタ FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

      接続サービスツール RS232(52013675)/ ToFアダプタ FXA291 (71007843). 用途: FMG60, FMD77/FMD78, FMR230/ FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44, NRF590, PMC71, PMD75, PMP71/PMP75.

    • Order code 52007441

      アダプタケーブル (サービスアダプタRS232用)

      サービスアダプタ マイクロパイロット-M/-S レベルフレックス-M プロソニック-M/FMU86

    • Order code 71105889

      ホーンプロテクション, 100mm (4") ホーン

      100mmホーンアンテナ用ホーンプロテクション. 内容: PTFE ディスク + 取付リング. 用途: FMR240/FMR250, FMR51/FMR57.

    • Order code 71105890

      ホーンプロテクション, 80mm (3") ホーン

      80mmホーン用のホーンプロテクション. 内容: PTFE ディスク + 取付リング. 用途: FMR240/FMR250, FMR51/FMR57.

    • Order code 71067434

      銘板(改訂), 非防爆製品用

      ブランク銘板. 非防爆製品が修正/変更されたときに新オーダー コードを入力.

    • Order code 543199-0001

      Protective cover for housing T12/F12, SS

      Usage: Micropilot M, Micropilot S, Prosonic M, Levelflex M. Material: 316Ti.
