Microwave barrier receiver
Soliwave FDR50

Soliwave FDR50 aluminum hosuing ©Endress+Hauser

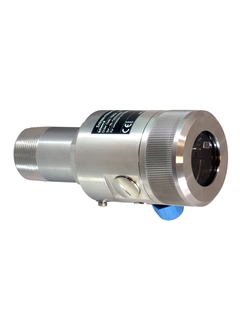

Soliwave FDR50 stainless steel hosuing ©Endress+Hauser

Receiver for non-contact point level detection in bulk solids

The Soliwave FDR50 microwave barrier uses a contact-free procedure for detection of point levels. It can be installed in containers, conduits, shafts or on free fall shafts. It is possible to take a measurement through non-metallic container materials from the outside. Suitable as point level switch for controlling and counting all types of bulk solids. It interacts with the Soliwave FQR50 emitter.

本製品の販売・取扱いについてはお問合せください。

  • 利点

    • Highly reliable measurement due to adjustable sensitivity and indication of the signal strength on the receiver

    • Mechanical robust solution ensures cost savings over the whole life cycle of the product: No wear and tear, long serviceable life,...

  • アプリケーション

    Typical bulk solids are: Wood chips, wood dust or flour, plaster, cement, ash, paper or cardboard shred, gravel, sand, dried powders in general, bags and boxes.

    • Process connections: Threads

    • Ambient temperature: -20 to +70°C (-4 to +158°F)

    • Measuring...

Details

  • 測定原理

    マイクロ波バリア

  • 特性 / アプリケーション

    マイクロ波レシーバ

  • 周囲温度

    -20 °C ... 70 °C

    (-4 °F ... 158 °F)

  • プロセス温度

    外部からの放射波 (非接触):制限なし
    設備内の放射波 (接触):

    -20°C...70°C
    (-4°F...158°F)

  • プロセス圧力 (絶対圧力) / 最大過圧リミット

    外部からの放射波 (非接触):制限なし
    設備内の放射波 (接触):
    10 kPa abs ... 480 kPa abs (12 psi ... 70 psi)

  • 最小密度

    かさ密度: >10 g/l

  • 主要接液部

    施設内: アルミニウム、PTFE
    または: 非接触

  • プロセス接続

    1-1/2" G + NPT
    外部からのマイクロ波の送受信 / 外部からの取付では金属材質のベッセル/パイプは不適

  • サニタリ プロセス接続

    外部からの放射波の送受信 (非接触)

  • 通信

    トランスミッタ: リレー、DPDT

  • 規格適合証明書/認証

    ATEX, IEC Ex

  • オプション

    フランジ

  • コンポーネント

    エミッター: FQR50
    トランスミッター: FTR325

  • 後継機種

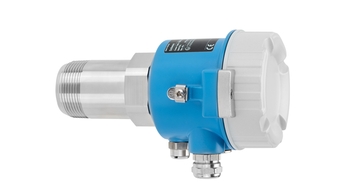

    Soliwave FDR57

  • アプリケーション限界

    外部からの放射波の送受信 (非接触)
    粉体の質量: <10g/l
