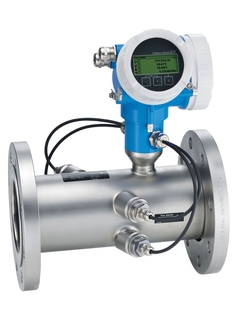

超音波流量計 - Proline Prosonic Flow B 200 / 9B2B

Proline Prosonic Flow
B 200 超音波流量計

2線式ループ電源供給タイプの高精度かつ信頼性の高いバイオガス流量計

9B2B
Please Wait (spinning wheel)
価格の読み込み中
価格は一時的に表示されません
Price on request
価格を有効化
価格:情報を提供
from CHF ??.-
機器をフィルタ表示/アプリケーションタスク
計測 / アプリケーションタスク

本製品の仕様を選定してCAD図面をダウンロード

  • 測定原理

    超音波式

  • 製品

    機器にループ電源技術を採用し、信頼性の高い高精度のバイオガス測定を実現.
    プロセス条件が変動する湿性バイオガスおよび消化ガスの測定に対応するインライン流量計.

  • センサの特長

    低圧ガス向けに最適化 – 特殊なセンサ設計. 追加の圧力損失なし – フルボア構造. プロセスの可視化 – 診断機能.
    多変数機器:流量、温度、メタン. 測定物温度: 0~80℃(32~176 °F). プロセス圧力: 0.07~1.1 MPa(10.2~159 psi a).

  • 変換器の特長

    簡易な機器配線 – 独立した端子箱. 操作の安全性を保証 – タッチコントロール操作のバックライト付きディスプレイにより機器の開閉が不要. 検証機能を内蔵 – Heartbeat Technology.
    ループ電源テクノロジー. 堅牢性の高いデュアルコンパートメントハウジング. プラントの安全性: 世界中で認定.

  • 呼び口径レンジ

    シングルパス: 50A (2")、80A (3")
    ダブルパス: 100~200 mm (4~8")

  • 接液部材質

    センサ: 1.4404/1.4435(SUS316L相当)
    トランスデューサ: HNBR
    温度センサ(オプション): AFM 34

  • 計測値

    体積流量、基準体積流量、基準メタン体積流量、エネルギー流量、メタン率、発熱量、温度

  • 最大測定誤差

    体積流量(標準):
    ‐ ±1.5 % o.r. for 3~30 m/s (9.84~98.4 ft/s)
    ‐ ±3 % o.r. for 1~3 m/s (3.28~9.84 ft/s)
    体積流量(オプション):
    ‐ ±0.1 % o.f.s. for 0.3~1 m/s (0.98~3.28 ft/s)
    ‐ ±1.5 % o.r. for 1~30 m/s (3.28~98.4 ft/s)

  • 測定範囲

    標準: 1~30 m/s (3.28~98.4 ft/s)
    オプション: 0.3~30 m/s (0.98~98.4 ft/s)

  • 最大プロセス圧力

    1.1 MPa a (159 psi a)

  • 測定物のプロセス温度

    0~+80 °C (+32~+176 °F)

  • 周囲温度レンジ

    フランジ材質 炭素鋼: –10~+60 °C (+14~+140 °F)
    フランジ材質 ステンレス: –40~+60 °C (–40~+140 °F)

  • 変換器ハウジングの材質

    AlSi10Mg、コーティング; 1.4404 (SUS316L相当)

  • 保護等級

    IP66/67、type 4X 容器

  • 表示 / 操作

    4行表示、バックライト付き表示部、タッチコントロール
    (外部から操作可能)
    現場表示器および操作ツールから設定可能

  • 出力

    4‐20 mA HART (パッシブ)
    4‐20 mA (パッシブ)
    パルス/周波数/スイッチ出力 (パッシブ)

  • 入力

    電流入力 4‐20 mA (パッシブ)

  • デジタル通信

    HART

  • 電源

    DC 12~35 V (4‐20 mA HART 有/無 パルス/周波数/スイッチ出力)
    DC 12~30 V (4‐20 mA HART、4‐20 mA)
    DC 12~35 V (4‐20 mA HART、パルス/周波数/スイッチ出力、4‐20 mA 入力)
    DC 9~32 V (PROFIBUS PA、パルス/周波数/スイッチ出力)

  • 防爆認証

    ATEX、IECEx、cCSAus、NEPSI、INMETRO、JPN

  • 計測に関する認定および認証

    認定校正施設での校正 (ISO/IEC 17025準拠)

  • 圧力認定と認証

    PED

  • 材料証明

    3.1 材料証明(接液部)
