仕様一覧
-
プロセス温度
-50 ~+150 °C
(-58 ~+302 °F) -
プロセス圧力 / 最大過圧リミット
真空...6.4 MPa
(真空...928 psi) -
最小密度
0.5g/cm³
(0.4g/cm³ オプション)
アプリケーション

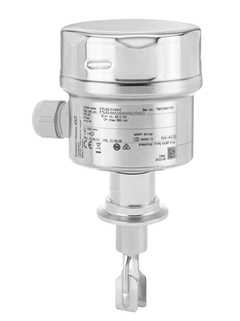

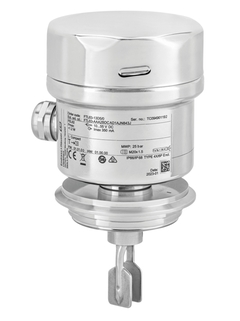

食品・飲料産業およびライフサイエンス産業向けに特別に開発されたLiquiphant FTL63は、あらゆるサニタリ要件に対応しています。実証済みの音叉式技術は、導電率や比誘電率(DC値)、付着物、泡、乱流、気泡の変化により、他の測定原理では限界に達する場合でも、ポンプ移送可能なあらゆる液体において確実に機能します。そのため、この技術は、フロートスイッチ、静電容量式センサ、または光学式センサの代わりとして最適です。
Liquiphant FTL63は、プロセス、貯蔵タンク、パイプラインのレベルリミット検知に使用されます。
プロセス温度:-50~+150 °C(-58~+302 °F)
粘度:最大10,000 mm2/s(cSt)
センサ長:最大3 m(10 ft)
表面仕上げ:機械または電解研磨
国際サニタリ認証(3-A、EHEDG、ASME BPE)を取得、EC1935/2004、FDA、GB4806 に準拠した接触部分の材質適合性
国際防爆認証、溢れ防止WHG(ドイツ連邦水管理法)、SIL
CIP/SIP
利点
測定物の調整なしで、あらゆるポンプ移送可能な液体において汎用的に使用可能 - 実証済みの音叉式測定技術
認証を取得したサニタリ仕様(3-A、EHEDG、ASME BPE)による高いプロセス安全性と製品の安全性、ならびに適合宣言書および検定合格証(例:EC1935/2004、FDA、cGMP)により実証された材質適合性とトレーサビリティ
プラグアンドプレイ機能による容易な設定、テストボタンおよび磁気ピンを使用した機能テストによりメンテナンス作業の負担を最小限に抑えることが可能
Heartbeat Technologyにより、プロセスの中断なく、継続的な診断、ならびにトレーサブルな、文書化されたオンデマンド検証が可能
Bluetooth® テクノロジーによる直観的な操作、および色付きの明るいLEDによる光学式プロセスステータス表示
