仕様一覧
-
入力
0/4～20 mA / HART
パッシブ -
出力
0/4～20 mA / HART
アクティブ -
電源
DC 24 V
アプリケーション
RNO22出力変換器（絶縁アンプ）は、制御バルブ、アクチュエータ、I/Pコンバータ、表示器などのアクティブなコンポーネントを安全に制御するために使用します。本質安全機器はアナログ0/4～20 mA信号を分離して伝送し、スマートアクチュエータとの双方向HART®スルーによるデジタル通信を行います。
電気的に絶縁された最大2つのチャンネル付きのコンパクトなインターフェイス機器は、開回路および短絡の監視が可能なため、重要機器の信頼性の高い動作を保証します。

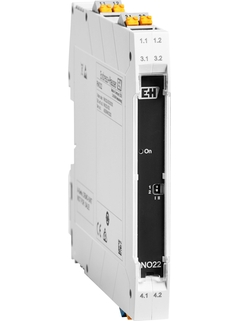

1チャンネル/2チャンネル出力変換器（絶縁アンプ）
制御バルブ、電流/圧力変換器などのアクティブなコンポーネントを確実に制御
0/4～20 mA信号の伝送および電気的絶縁
本質安全[Ex-ia]、Ex Zone 2に設置可能
IEC 61508に準拠したSIL 2（SC 3）までの安全計装システムでの使用に最適
デジタルHART®通信信号の双方向伝送
周囲温度範囲：–40～+70 °C（–40～+158 °F）
利点
危険場所におけるアクティブなコンポーネントの安全性と信頼性に優れた制御
プラグイン端子による迅速かつ容易な配線および設定、DINレールバスコネクタを介した電源供給
コンパクトなハウジング：最大2チャンネルで幅12.5 mm（0.49 in）のため、制御キャビネットのスペースを有効に利用可能
信頼性に優れた高精度の信号伝送
断線および短絡の監視
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
成功事例
-
-
技術仕様書（TI）
RNO22
出力変換器（絶縁アンプ）、HART スルー
EN JA 03/05/2021言語:
日本語
バージョン:
03/05/2021
ファイルサイズ:
1.7 MB
ファイル名:
TI01587KJA_0121.pdf
-
-
-
取扱説明書（BA）
RNO22
1 または 2 チャンネル出力変換器（絶縁アンプ）DC 24 V、HART スルー
EN JA 06/05/2021言語:
日本語
バージョン:
06/05/2021
ファイルサイズ:
2.7 MB
ファイル名:
BA02064KJA_0120.pdf
-
-
-
簡易取扱説明書（KA）
KA RNO22
1 または 2 チャンネル出力変換器（絶縁アンプ）DC 24 V<sub> </sub>、HART スルー
EN JA 27/12/202206/05/2021言語:
日本語
バージョン:
27/12/2022
ファイルサイズ:
1.4 MB
ファイル名:
KA01483KJA_0222-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
RNO22 Output amplifier 24V DC CONTROL/INSTALLATION DRAWING for explosion hazardous areas according to Dir. 2014/34/EU (ATEX)
IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC, Ex ec nC [ia Ga] IIC T4 Gc ATEX/UKCA: ATEX II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC, II 3(1) G Ex ec nC [ia Ga] IIC T4 Gc
EN JA 29/09/202220/07/202125/01/2021言語:
英語
バージョン:
29/09/2022
ファイルサイズ:
1.4 MB
ファイル名:
XA02374KA2_03.22_RNO22.pdf
-
-
-
個別説明書（SD）
Device viewer
Technical documentation in other languages
言語:
英語
バージョン:
14/07/2021
ファイルサイズ:
478.5 KB
ファイル名:
SD02429R09EN_0121.pdf
-
-
-
機能安全（FY）
RNO22
Output isolating amplifier, HART-transparent
EN JA 15/01/2021言語:
英語
バージョン:
15/01/2021
ファイルサイズ:
1.1 MB
ファイル名:
FY01037KEN_0121-00.pdf
-
-
-
適用分野（FA）
コンポーネントカタログ
HAW562- HAW569- MS20- MS21- RA33- RB223- RDL10- READWIN- RH33- RIA14- RIA15- RIA16- RIA45- RIA452- RIA46- RID14- RID16- RID261- RLN22- RLN42- RMA42- RMC621- RMS621- RN22- RN221N- RN42- RNB22- RNF22- RNO22- RS33- RSG30- RSG35- RSG40- RSG45- RXO20
言語:
日本語
バージョン:
29/08/2022
ファイルサイズ:
11.7 MB
ファイル名:
Fa00016k33ja_2019.pdf
-
-
-
適用分野（FA）
System Products and Data Managers
Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paper less recorders and associated software packages for process automation
言語:
英語
バージョン:
17/05/2023
ファイルサイズ:
14.5 MB
ファイル名:
FA00016KEN_2323_online.pdf
-
-
-
適用分野（FA）
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und Applikationsmanager, Datenmanager, Bildschirmschreiber und Softwarepakete für die Prozessautomatisierung
言語:
ドイツ語
バージョン:
17/05/2023
ファイルサイズ:
14.5 MB
ファイル名:
FA00016KDE_2323_online.pdf
-
-
-
イノベーション（IN）
Innovation brochure about the RN Series
RN Series - Reliable signal processing and conditioning
言語:
英語
バージョン:
02/06/2023
ファイルサイズ:
3.9 MB
ファイル名:
IN01216K09EN_02.23.pdf
-
よく一緒に購入されている製品
アクセサリ
- ﾊﾟﾜｰﾚｰﾙｺﾈｸﾀ DINﾚｰﾙ 12.5mm
