仕様一覧
-
入力
0/4～20 mA / HART
電源供給型または非電源供給型 -
出力
0/4～20 mA / HART
アクティブ/パッシブ -
電源
DC24 V
アプリケーション

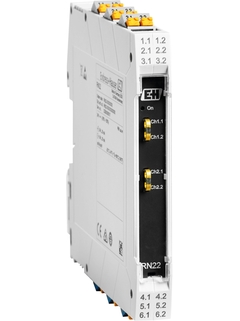

1チャンネル/2チャンネルRN22アクティブバリアは、アナログ機器ループおよびSIL 2（SC 3）までの安全計装システムに電源を供給します。本質安全HART®スルーインターフェースは、フィールド機器とプロセス制御間に信頼性の高い接続を確立します。危険場所の2線式/4線式機器に接続し、NAMUR NE 175準拠の電気的に絶縁された追加の信号出力を供給します。これは従来のオートメーションシステムに影響を与えることなく、プロセス最適化ドメイン用に追加のチャンネルを開きます。
1チャンネル/2チャンネルアクティブバリア、電源、または信号分配器
0/4～20 mAアナログ信号の伝送（NAMUR NE 43）および電気的絶縁
危険場所（Zone 2）での使用に対応する本質安全
双方向HART®通信（HART®スルー）
危険場所（Zone 0/20）における2線式/4線式機器の接続が可能
周囲温度範囲：-40～+60 °C（-40～+140 °F）
利点
IEC 61508に準拠したSIL 2（SC 3）までの安全計装システムでの使用に最適な本質安全インターフェース機器
ネジ端子/プッシュイン端子による迅速かつ容易な配線または電源レールTコネクタを介した電源供給
前面のHART®接続タップへの容易なアクセス
コンパクトなハウジング：最大2チャンネルで幅12.5 mm（0.49 in）のため、制御キャビネットのスペースを有効に利用可能
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
旧機種
成功事例
最もダウンロードされているファイル
-
-
取扱説明書（BA）
RN22
日本語版 - 12/2020
4～20 mA 標準信号回路を安全に分離するための 1 または 2 チャンネルアクティ ブバリア（オプションで、信号分配器として使用可能）。HART スルー
EN JA 14/12/2020言語:
日本語
バージョン:
14/12/2020
ファイルサイズ:
2.7 MB
ファイル名:
BA02004KJA_0120.pdf
-
-
-
技術仕様書（TI）
RN22
日本語版 - 11/2020
アクティブバリアまたは信号分配器、HART スルー
EN JA 01/11/2020言語:
日本語
バージョン:
01/11/2020
ファイルサイズ:
1.7 MB
ファイル名:
TI01515KJA_0120.pdf
-
40 ドキュメント
-
-
技術仕様書（TI）
RN22
アクティブバリアまたは信号分配器、HART スルー
EN JA 01/11/2020言語:
日本語
バージョン:
01/11/2020
ファイルサイズ:
1.7 MB
ファイル名:
TI01515KJA_0120.pdf
-
-
-
取扱説明書（BA）
RN22
4～20 mA 標準信号回路を安全に分離するための 1 または 2 チャンネルアクティ ブバリア（オプションで、信号分配器として使用可能）。HART スルー
EN JA 14/12/2020言語:
日本語
バージョン:
14/12/2020
ファイルサイズ:
2.7 MB
ファイル名:
BA02004KJA_0120.pdf
-
-
-
簡易取扱説明書（KA）
KA RN22
0/4～20 mA 標準信号回路を安全に分離するための 1 または 2 チャンネル DC 24 V<sub></sub> アクティブバリア、オプションで信号分配器として使用可能、HART スルー
EN JA 01/12/202220/12/202101/02/2020言語:
日本語
バージョン:
01/12/2022
ファイルサイズ:
1.3 MB
ファイル名:
KA01449KJA_0322-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
RN22, RN42
[Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec IIC Gc
EN JA 26/09/2022言語:
英語
バージョン:
26/09/2022
ファイルサイズ:
366.1 KB
ファイル名:
XA03020KEN_0122-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
XA RN22, RN42
Ex tc IIIC Dc
EN JA 31/01/2023言語:
英語
バージョン:
31/01/2023
ファイルサイズ:
360.2 KB
ファイル名:
XA03109KEN_0123-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
XA RN22, RN42
ATEX, IECEx: II(1)G [Ex ia Ga] IIC II(1)D [Ex ia Da] IIIC II3G Ex ec IIC Gc
EN JA 15/05/202321/03/202219/07/202130/04/2021言語:
英語
バージョン:
15/05/2023
ファイルサイズ:
369.8 KB
ファイル名:
XA02086KEN_0423-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
XA RN22、RN42
[Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec IIC Gc
EN JA 24/05/2023言語:
日本語
バージョン:
24/05/2023
ファイルサイズ:
1.1 MB
ファイル名:
XA03134KJA_0123-00.pdf
-
-
-
個別説明書（SD）
Device viewer
Technical documentation in other languages
言語:
英語
バージョン:
14/07/2021
ファイルサイズ:
478.5 KB
ファイル名:
SD02429R09EN_0121.pdf
-
-
-
機能安全（FY）
RN22, RN42
Active barrier for isolating 4 to 20 mA standard signal circuits, HART-transparent
EN JA 29/10/202115/01/2021言語:
英語
バージョン:
29/10/2021
ファイルサイズ:
2.3 MB
ファイル名:
FY01034KEN_0221-00.pdf
-
-
-
適用分野（FA）
コンポーネントカタログ
HAW562- HAW569- MS20- MS21- RA33- RB223- RDL10- READWIN- RH33- RIA14- RIA15- RIA16- RIA45- RIA452- RIA46- RID14- RID16- RID261- RLN22- RLN42- RMA42- RMC621- RMS621- RN22- RN221N- RN42- RNB22- RNF22- RNO22- RS33- RSG30- RSG35- RSG40- RSG45- RXO20
言語:
日本語
バージョン:
29/08/2022
ファイルサイズ:
11.7 MB
ファイル名:
Fa00016k33ja_2019.pdf
-
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
端子ｾｯﾄ 2極 DINﾚｰﾙ ﾈｼﾞ (9個)
-
その他・追加パーツ
オーダーコード71505292 -
-
端子ｾｯﾄ 2極 DINﾚｰﾙ ﾌﾟｯｼｭｲﾝ (9個)
-
その他・追加パーツ
オーダーコード71505320 -
-
ﾌﾗｯﾌﾟ 12.5 W25 DINﾚｰﾙ ﾊｳｼﾞﾝｸﾞ (5個)
-
その他・追加パーツ
オーダーコード71505347 -
-
ﾊﾟﾜｰﾚｰﾙｺﾈｸﾀ DINﾚｰﾙ 12.5mm
オーダーコード71505349
