アプリケーション

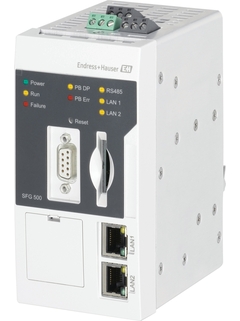

Fieldgate SFG500は、PROFIBUSネットワークに独立したアクセスルートを構築するシステムコンポーネントです。Fieldgate SFG500は、様々なアプリケーションでお使いいただけるよう、複数の動作モードが用意されています。動作モードは、オプションのメモリカード（Fieldgate SFM500）で拡張できます。
メモリカードなしでは、Fieldgate SFG500 は、プラントアクセスポイントとして動作します。この場合、FDTベースのプラントアセットマネージメントホストアプリケーション（例：FieldCare）および、PROFIBUSマスタークラス2をサポートしたイーサネットゲートウェイとして動作します。メモリカードが挿入されている場合には、機器診断情報（エラーの原因と対処情報を含むNAMUR NE 107のステータスなど）や、PROFIBUS および HART機器のプロセス値が統合されているウェブブラウザに表示されます。
利点

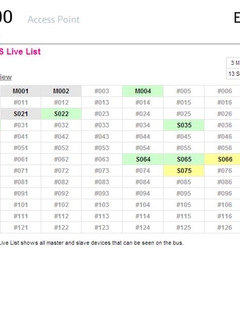

PROFIBUSリスナーとマスタークラス2：自動的にPROFIBUSネットワークに統合し、接続された機器を検出
PROFIBUS経由のHARTサポート：HARTデバイスのサポートと診断

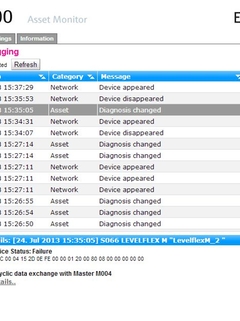

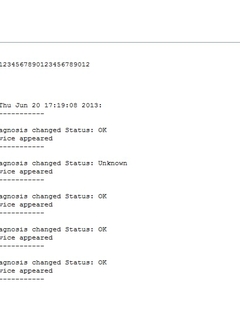

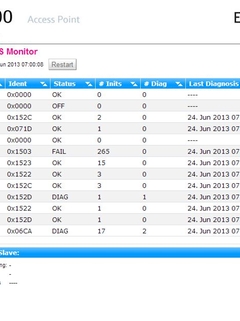

PROFIBUSオブザーバー：ネットワークトラフィックと機器の自己診断情報の監視
ウェブサーバー：ウェブブラウザまたはFDT/DTMフレームアプリケーションによる、ネットワークと診断情報の視覚化

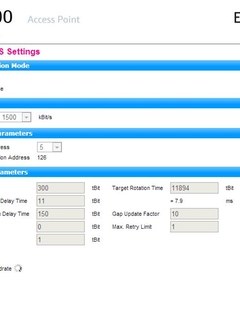

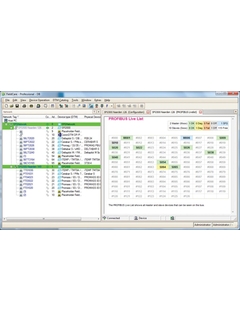

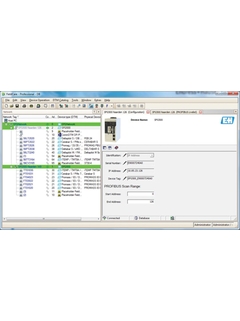

SFGNetwork DTM：イーサネット上で接続されたPROFIBUS機器の表示と、Fieldgate SFG500の機能設定が可能

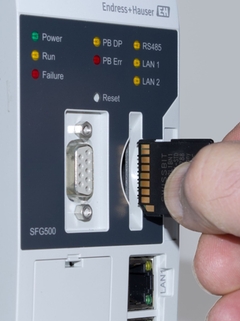

Fieldgate Module SFM500：対応する操作モードが起動し、出力機能が追加されます（Modbus RS485インターフェースとリレー出力）。
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
旧機種
成功事例
お勧めの記事
20 ドキュメント
-
-
取扱説明書 (BA)
Fieldgate SFG500/SFM500 取扱説明書
アクセスポイント、アセットモニタ、プロセスモニタ
EN JA 30/06/201631/03/201622/12/2015言語:
日本語
バージョン:
30/06/2016
ファイルサイズ:
1.9 MB
ファイル名:
BA01579SJA_0316.pdf
-
-
-
取扱説明書 (BA)
Fieldgate SFG500/SFM500 Getting Started / Schnelleinstieg
Ethernet/PROFIBUS DP Gateway SFG500 with optional Fieldgate Module SFM500 Product Version 1.10.xx
-
-
-
個別説明書 (SD)
Honeywell - Integration Test Summary HON02 Honeywell Experion®PKS and PROFIBUS for Chemical Industry
This document provides a brief summary of Open Integration tests for Reference Topology HON02. All content of this document is jointly developed, reviewed and approved by Honeywell and Endress+Hauser as a common deliverable of Open Integration.
言語:
英語
バージョン:
31/08/2017
ファイルサイズ:
422.7 KB
ファイル名:
SD02064SEN_0117.pdf
-
-
-
個別説明書 (SD)
Honeywell - List of Tested Devices and Versions HON02 Honeywell Experion®PKS and PROFIBUS for Chemical Industry
This document lists all relevant components and devices with versions as used for testing of the Reference Topology HON02. All content of this document is jointly developed, reviewed and approved by Honeywell and Endress+Hauser as a common deliverable of Open Integration.
言語:
英語
バージョン:
31/08/2017
ファイルサイズ:
384.5 KB
ファイル名:
SD02065SEN_0117.pdf
-
-
-
個別説明書 (SD)
Honeywell - Open Integration Reference Topology HON02 Honeywell Experion®PKS and PROFIBUS for Chemical Industry
This document specifies the Open Integration Reference Topology HON02. All content of this document is jointly developed, reviewed and released by Honeywell Process Solutions and Endress+Hauser as a common deliverable of Open Integration.
言語:
英語
バージョン:
31/08/2017
ファイルサイズ:
506.1 KB
ファイル名:
SD02062SEN_0117.pdf
-
-
-
個別説明書 (SD)
Honeywell - Integration Tutorial HON02 Honeywell Experion®PKS and PROFIBUS for Chemical Industry
This document provides a step by step description on how to integrate PROFIBUS devices with a Honeywell Experion®PKS System. All content of this document is jointly developed, reviewed and approved by Honeywell and Endress+Hauser as a common deliverable of Open Integration.
言語:
英語
バージョン:
31/08/2017
ファイルサイズ:
13 MB
ファイル名:
SD02063SEN_0117.pdf
-
-
-
製造者情報(MI）
Fieldgate SFG500 Manufacturer Information (MI)
Manufacturer Information (MI) for users regarding software updates (following the NAMUR recommendation 53) New software version: 1.10.00
-
-
-
ケーススタディ (CS)
Case study
Überfüllsicherung nach WHG
言語:
ドイツ語
バージョン:
26/06/2020
ファイルサイズ:
817 KB
ファイル名:
CS01645S11DE_0120_WHG_Bollig-Kemper_web.pdf
-
-
-
イノベーション (IN)
Fieldgate SFG500 Intelligent Ethernet/PROFIBUS gateway
Fieldgate SFG500 is a system component that provides an independent access route to a PROFIBUS network. It may be used in a variety of applications that are supported by specifi c operating modes. The operating modes are determined by the use of an optional memory card, the Fieldgate Module SFM500. Without a memory card, Fieldgate SFG500 operates as a plant access point.
言語:
英語
バージョン:
16/10/2013
ファイルサイズ:
5 MB
ファイル名:
IN01041S_04_EN_01.13.pdf
-
-
-
イノベーション (IN)
Fieldgate SFG500 Intelligentes Ethernet/PROFIBUS-Gateway
Fieldgate SFG500 - Eine Systemkomponente, die einen unabhängigen Zugriff zu einem PROFIBUS-Netzwerk bereitstellt. Es kann in verschiedenen Anwendungen eingesetzt werden, die durch die entsprechende Betriebsart unterstützt werden. Diese wird durch eine optionale Speicherkarte bestimmt (Fieldgate-Modul SFM500). Ohne Speicherkarte arbeitet das Fieldgate SFG500 als Anlagenzugangspunkt.
言語:
ドイツ語
バージョン:
16/10/2013
ファイルサイズ:
3.8 MB
ファイル名:
IN01041S_04_DE_01.13.pdf
-
-
-
EU 宣言書
Product family: Fieldgate
Product root: SFG500- Declaration number: EC_00430_02.16
EN JA 14/03/2022言語:
英語
バージョン:
14/03/2022
ファイルサイズ:
4.8 MB
ファイル名:
EU_00430_03.22_multilingual.pdf
-
-
-
EU 宣言書
Product family: Fieldgate
Product root: SFG500-, SFM500- Declaration number: EG-24-11-01M1DEF
EN JA 17/11/2011言語:
英語
バージョン:
17/11/2011
ファイルサイズ:
91.4 KB
ファイル名:
EG-24-11-01m1def.pdf
-
-
-
EU 宣言書
Product family: Fieldgate
Product root: SFG500- Declaration number: EC_00013_01.15
EN JA 30/01/2015言語:
英語
バージョン:
30/01/2015
ファイルサイズ:
60.5 KB
ファイル名:
EG-Konformitätserklärung_15.pdf
-
-
-
その他
Product family: Fieldgate
Product root: SFG500- Region: Eurasian Economic Union,Russia (Declaration of Conformity) Approval agency: EAC Approval number: RU D.DE.MO10.B.06641
言語:
ロシア語
バージョン:
05/04/2018
ファイルサイズ:
469.1 KB
ファイル名:
RU D-DE.MO10.B.06641.pdf
-
-
-
General Station Description (GSD)
General Station Description (GSD) - Fieldgate SFG500 - PROFIBUS DP
Endress+Hauser, SFM500, 01.10.05
言語:
Language neutral
バージョン:
14/12/2022
ファイルサイズ:
3.7 MB
ファイル名:
SFG500_AssetLibrary1.10.04-00540.zip
-
-
-
ファームウェア
Firmware - Fieldgate SFG500 - PROFIBUS DP
Endress+Hauser, Fieldgate, Profibus DP
言語:
Language neutral
バージョン:
14/12/2022
ファイルサイズ:
43.4 MB
ファイル名:
SFG500_Firmware_V1.00.04-V1.10.05.zip
-
