仕様一覧
-
入力
0...20 ユニバーサル
HART
6…14 デジタル -
出力
2 アナログ
-
動作表示
7“ TFT
-
保存/記録
内部メモリ
SDカード
USBフラッシュドライブ -
計算
質量/熱量
熱量差
アプリケーション

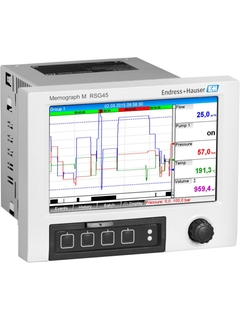

高機能データマネージャMemograph Mは、プロセス値を処理するための柔軟で強力なシステムです。Memograph Mでは、直感的な操作により、各種アプリケーションに迅速かつ容易に適応できます。測定されたプロセス値は、ディスプレイにわかりやすく表示され、安全に記録されます。また、リミット値の監視やデータ集計も可能です。一般的な通信プロトコルを使用して、測定値と計算値を上位システムに簡単に送信でき、各プラントモジュールの相互接続が可能です。ディスプレイ無しのDINレールバージョンも選択可能。
お客様のあらゆる業務に対応するソリューション：
プロセス計測技術
発電所およびエネルギー供給
蒸気ボイラーの監視・熱効率計算
食品・医薬品産業
プラントや機器のエンジニアリング・製造、牛乳の低温殺菌処理工場
環境および気候計測技術；雨水オーバーフロー制御
品質保証および製造
バッチ分析；遠隔警報機能
iTHERM TrustSens 校正モモニタリング
試験機および実験室アプリケーション
利点
高い安全性：不正アクセス防止機能付きのデータストレージと電子署名による個人アクセス認証（FDA 21 CFR 11）
HART入力カード：HARTセンサを直接接続して、高精度のプロセス値の集計や記録が可能
HARTゲートウェイ：Memograph MとFieldCareを使用して、現場で測定ループを中断することなくHARTセンサへの迅速な直接アクセスが可能
タッチ操作対応のステンレス製フレーム付ディスプレイ：サニタリ用途や危険場所などの周囲条件の厳しい環境でも安定した操作が可能
DINレールバージョン：キャビネットへの取付けや遠隔アプリケーションに最適なコンパクトタイプ
高いシステム性能：一般的なフィールドバス（MODBUS、PROFIBUS DP、PROFINET、EtherNet/IP）に対応しており、さまざまなシステムへの迅速な統合を実現
組み込みウェブサーバ：機器操作や表示へのリモートアクセスにより、メンテナンスコストを低減
WebDAV：追加のソフトウェアなしにSDカードに保存されたファイルをHTTP経由でPCに直接送信
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
旧機種
成功事例
お勧めの記事
最もダウンロードされているファイル
79 ドキュメント
-
-
取扱説明書 (BA)
iTHERM TrustSens 校正監視
iTHERM TrustSens TM37x および Field Data Manager（FDM）ソフトウェアと組み合わされた Memograph M RSG45
EN JA 15/12/202230/11/2018言語:
日本語
バージョン:
15/12/2022
ファイルサイズ:
3.5 MB
ファイル名:
BA01887RJA_0222-00.pdf
-
-
-
取扱説明書 (BA)
Memograph M、RSG45
高機能データマネージャ Modbus RTU/TCP スレーブに関する補足説明書
EN JA 30/09/202201/10/2015言語:
日本語
バージョン:
30/09/2022
ファイルサイズ:
5.5 MB
ファイル名:
BA01388RJA_0222-00.pdf
-
-
-
取扱説明書 (BA)
BA Memograph M RSG45
高機能データマネージャ 補足説明書：PROFINET 機器
EN JA 15/12/202203/09/201805/07/201601/10/2015言語:
日本語
バージョン:
15/12/2022
ファイルサイズ:
7.1 MB
ファイル名:
BA01415RJA_0422-00.pdf
-
-
-
取扱説明書 (BA)
BA Memograph M RSG45
高機能データマネージャ バッチソフトウェアオプション バッチ管理に関する補足説明書
EN JA 30/12/202201/10/2015言語:
日本語
バージョン:
30/12/2022
ファイルサイズ:
5.2 MB
ファイル名:
BA01411RJA_0222-00.pdf
-
-
-
取扱説明書 (BA)
BA Memograph M RSG45
高機能データマネージャ PROFIBUS DP スレーブに関する補足説明書
EN JA 22/12/202201/10/2015言語:
日本語
バージョン:
22/12/2022
ファイルサイズ:
5.9 MB
ファイル名:
BA01414RJA_0222-00.pdf
-
-
-
取扱説明書 (BA)
BA Memograph M RSG45
高機能データマネージャ 補足説明書：アラームメッセージ用のテレアラームオプション
EN JA 22/12/202201/10/2015言語:
日本語
バージョン:
22/12/2022
ファイルサイズ:
5.3 MB
ファイル名:
BA01387RJA_0222-00.pdf
-
-
-
取扱説明書 (BA)
Memograph M、RSG45
高機能データマネージャ エネルギーオプションに関する補足説明書 水/蒸気アプリケーションにおける質量およびエネルギー計算
EN JA 28/10/202201/10/2015言語:
日本語
バージョン:
28/10/2022
ファイルサイズ:
6.7 MB
ファイル名:
BA01412RJA_0222-00.pdf
-
-
-
取扱説明書 (BA)
BA Memograph M RSG45
高機能データマネージャ 排水 + RSB（雨水滞水施設）オプション 水処理/排水処理ソフトウェアの追加機能
EN JA 29/12/202201/10/2015言語:
日本語
バージョン:
29/12/2022
ファイルサイズ:
4.5 MB
ファイル名:
BA01337RJA_0222-00.pdf
-
-
-
取扱説明書 (BA)
Memograph M RSG45
高機能データマネージャ EtherNet/IP<sup>®</sup> アダプタに関する補足説明書
EN JA 30/11/202204/10/201601/06/2016言語:
日本語
バージョン:
30/11/2022
ファイルサイズ:
8.9 MB
ファイル名:
BA01413RJA_0322-00.pdf
-
-
-
取扱説明書 (BA)
Memograph M RSG45
高機能データマネージャ Modbus RTU/TCP マスターに関する補足説明書
EN JA 30/11/202214/12/201501/10/2015言語:
日本語
バージョン:
30/11/2022
ファイルサイズ:
5.7 MB
ファイル名:
BA01390RJA_0322-00.pdf
-
-
-
簡易取扱説明書 (KA)
Memograph M、RSG45
高機能データマネージャ
EN JA 21/09/202130/07/201820/08/2015言語:
日本語
バージョン:
21/09/2021
ファイルサイズ:
9.6 MB
ファイル名:
KA01177RJA_0321-00.pdf
-
-
-
安全上の注意事項 (XA)
Memograph M, RSG45
Advanced Data Manager ATEX: Ex pxb IIC Gb Ex pxb IIIC Db Safety instructions for electrical apparatus in explosion-hazardousareas
EN JA 28/07/202220/06/201609/05/201614/09/2015言語:
英語
バージョン:
28/07/2022
ファイルサイズ:
520.7 KB
ファイル名:
XA01362REN_0422-00.pdf
-
-
-
個別説明書 (SD)
Device viewer
Technical documentation in other languages
言語:
英語
バージョン:
14/07/2021
ファイルサイズ:
478.5 KB
ファイル名:
SD02429R09EN_0121.pdf
-
-
-
製造者情報(MI）
Manufacturer Information For users regarding firmware and hardware updates
Memograph M RSG45 Advanced Data Manager
EN JA 18/04/2016言語:
英語
バージョン:
18/04/2016
ファイルサイズ:
120.1 KB
ファイル名:
MI01407R09DE_0116.pdf
-
-
-
製造者情報(MI）
Manufacturer Information in accordance with the NAMUR NE53
“Webserver viaUSB” for Graphic Data Manager Ecograph T, RSG35 Advanced Data Manager Memograph M, RSG45
EN JA 21/12/2017言語:
英語
バージョン:
21/12/2017
ファイルサイズ:
165.9 KB
ファイル名:
MI01420R09EN_0117.pdf
-
-
-
製造者情報(MI）
Manufacturer Information For users regarding firmware and hardware updates
Memograph M RSG45 Advanced Data Manager
EN JA 18/04/2016言語:
英語
バージョン:
18/04/2016
ファイルサイズ:
120.4 KB
ファイル名:
MI01406R09EN_0116.pdf
-
-
-
PU（広報）
Memograph M RSG45 Advanced data manager family
Memograph M RSG45 Designed for the Industry 4.0
EN JA 08/08/2022言語:
英語
バージョン:
08/08/2022
ファイルサイズ:
1.3 MB
ファイル名:
PU01257T_09_EN_03.18 RSG45.pdf
-
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
ｼﾞｬｯｸﾈｼﾞ 短 (1個)
-
その他・追加パーツ
オーダーコード71035184 -
-
ﾒﾓﾘｰｶｰﾄﾞ SD 1GB ﾆｭｰﾄﾗﾙ
-
その他・追加パーツ
オーダーコード71187780 -
-
ｽﾍﾟｱﾊﾟｰﾂ RSG45
-
その他・追加パーツ
オーダーコードXPR0011-A1 -
-
ｽﾍﾟｱﾊﾟｰﾂ RSG45
-
ハウジング/ハウジングアクセサリ
図面番号オーダーコードEXPR0011-A2 -
-
ｽﾍﾟｱﾊﾟｰﾂ RSG45
-
ハウジング/ハウジングアクセサリ
図面番号オーダーコードEXPR0011-A3 -
-
ｽﾍﾟｱﾊﾟｰﾂ RSG45
-
ハウジング/ハウジングアクセサリ
図面番号オーダーコードEXPR0011-A5 -
-
ｽﾍﾟｱﾊﾟｰﾂ RSG45
-
ハウジング/ハウジングアクセサリ
図面番号オーダーコードEXPR0011-A8 -
-
ｽﾍﾟｱﾊﾟｰﾂ RSG45
-
ハウジング/ハウジングアクセサリ
図面番号オーダーコードEXPR0011-B1 -
-
ｽﾍﾟｱﾊﾟｰﾂ RSG45
-
ハウジング/ハウジングアクセサリ
図面番号オーダーコードEXPR0011-B2 -
