仕様一覧
-
プロセス温度
-40 °C ... 105 °C
(-40 °F ... 221 °F)
CIP: 30分: 135 °C (275 °F) -
プロセス圧力 / 最大過圧リミット
絶対圧 70...400 kPa
(10 psi ... 58 psi) -
最大測定距離
液体: 10 m (33 ft)、
粉体: 5 m (16 ft) -
主要接液部
SUS316L相当 (完全溶接 IP68 / NEMA 6P)
-
精度
測定距離の +/- 2mm + 0.17%
アプリケーション

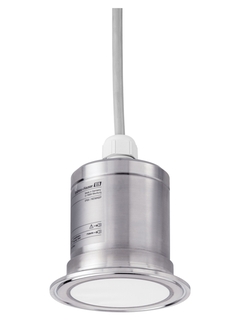

超音波センサFDU91Fは、液体、ペースト、スラッジ、パウダーから粗い粉粒体までの非接触連続レベル計測に使用します。さらに、本センサはオープンチャネル（水路）および堰における流量計測にも使用できます。計測は比誘電率、密度または湿度の影響を受けにくく、また、セルフクリーニング機能により付着物の影響も受けません。完全に溶接された316L製のサニタリプロセス接続を選択可能。最大測定範囲は、液体の場合10 m（33 ft）、粉粒体の場合5 m（16 ft）です。
サイロ、ベルト、原料サイロ、粉砕機における液体や粗い粉粒体の非接触連続レベル計測に使用するセンサです。さらに、本センサはオープンチャネル（水路）および堰における流量計測にも使用できます。高さの低い測定場所で使用されます。
プロセス接続：ネジ込みまたはトリクランプ
プロセス温度：-40 ～ +105 °C（-40 ～ +221 °F）
プロセス圧力：+70 ～ +400 kPa（+10 ～ +58 psi）
最大測定範囲：液体10 m（33 ft）、粉粒体5 m（16 ft）
不感知距離：0.3 m（1 ft）
国際防爆認定、サニタリ証明
利点
センサに内蔵された温度測定機能により、温度変化がある環境でもより正確なtime-of-flight（飛行伝播時間）測定を実現
密閉シール構造のセンサ（SUS316L相当（1.4404/1.4435））により化学薬液による耐食にも高耐性
センサ/変換器分離構造のため、センサのみを厳しい環境下に設置可能（最大分離距離300 mまで）
セルフクリーニング機能による付着物の削減
FMU90/FMU95変換器のセンサ自動認識機能により初期設定を簡略化
耐候性、防水性（IP68）
サニタリプロセス接続に対応
