仕様一覧
-
精度
+/- 1 mm、保税
-
プロセス温度
-40 °C ... 150 °C
(-40 °F ... 302 °F) -
プロセス圧力 / 最大過圧リミット
真空 ... 2.5 MPa
（真空 ... 360 psi） -
最大測定距離
40 m (131 ft)
-
主要接液部
SUS316L相当 + PTFE
アプリケーション

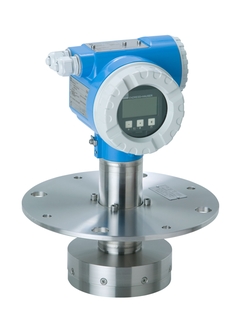

Micropilot FMR532は、保税タンク（NMiおよびPTB保税認定対応）および在槽管理用の非接触連続レベル計として使用されます。世界的な保税タンク用レベル計の標準規格であるOIML·R85並びにAPI·3.1Bに準拠しています。プレーナアンテナバージョンのFMR532フリースペースレーダーは、特に内筒管アプリケーションでの計測に適しています。Micropilot FMR532は、HARTおよびDC·24Vの本質安全電源用の4線ケーブルにより、高価な耐爆工事は不要です。
プレーナアンテナバージョンは、特に38 mまでの内筒管計測に適しています。
プロセス接続：フランジ
温度：-40～+150°C（-40～+302°F）
プロセス圧力：真空～+2.5 MPa（真空～+362 psi）
最大測定範囲：38 m（124 ft）
精度：±1 mm 未満
Cバンド：6 GHz
国際防爆認定および保税認定、WHGオーバーフロー防止、SIL、船級認定
利点
精度：0.8 mm（2σ値）
保税用の各国認証（NMi、PTB）を取得しています。
機器単体で使用できる他、タンクサイドモニタNRF590を用いてタンクゲージシステムに組み込むことが可能です。
日本語（カタカナ）メニュー形式での文字・数字ディスプレイにより現場操作が容易です。
FDT/DTMテクノロジ（FieldCare）を用いて、初期設定、レポート作成、診断を簡単に行うことができます。
HARTおよびDC 24Vの本質安全電源用の4線ケーブルにより、高価な耐爆工事は不要です。
独特のドリップ・オフアンテナにより、結露によるエラーを防止します。
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
成功事例
最もダウンロードされているファイル
81 ドキュメント
-
-
技術仕様書（TI）
Tankvision NXA820, NXA821, NXA822
Inventory Management System with completely integrated software for operation via standard web browser
EN JA 03/04/2008言語:
英語
バージョン:
03/04/2008
ファイルサイズ:
2.7 MB
ファイル名:
TI419FEN_05.08.pdf
-
-
-
技術仕様書（TI）
マイクロパイロット S FMR532 技術仕様書
レベルレーダー 高精度非接触型液面計
EN JA 09/12/201610/05/201605/02/201507/02/2014言語:
日本語
バージョン:
07/02/2014
ファイルサイズ:
1.5 MB
ファイル名:
Ti01122fja_0113.pdf
-
-
-
取扱説明書（BA）
Micropilot S FMR530, FMR531, FMR532, FMR533 HART Description of Instrument Functions
Smart Transmitter for continuous and non-contact precision level measurement For custody transfer and inventory control applications with NMi- and PTB-approvals
EN JA 07/02/201423/07/200928/06/200601/04/2004言語:
英語
バージョン:
07/02/2014
ファイルサイズ:
2.9 MB
ファイル名:
BA00217FEN_1313.pdf
-
-
-
簡易取扱説明書（KA）
Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.
Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.
EN JA 01/12/2000言語:
英語
バージョン:
01/12/2000
ファイルサイズ:
716.8 KB
ファイル名:
KA161FA2.PDF
-
-
-
簡易取扱説明書（KA）
Weather protection cover Mounting Instruction
Weather protection cover for devices with F12/T12/F23 housing.
EN JA 27/06/200731/05/2007言語:
英語
バージョン:
27/06/2007
ファイルサイズ:
235.5 KB
ファイル名:
KA137Fa6_0607.pdf
-
-
-
簡易取扱説明書（KA）
Installation instruction - electronics, terminal module
Mircropilot S
EN JA 13/05/2015言語:
英語
バージョン:
13/05/2015
ファイルサイズ:
1.1 MB
ファイル名:
KA560F-a2.pdf
-
-
-
簡易取扱説明書（KA）
Micropilot S FMR532 HART Brief Operating Instructions
Level-Radar Continuous level transmitter for continuous and non-contact precision level measurement. For custody transfer andinventory control applications with NMi- and PTB-approvals.
EN JA 07/02/201430/11/2009言語:
英語
バージョン:
07/02/2014
ファイルサイズ:
1.2 MB
ファイル名:
KA01057FEN_1313.pdf
-
-
-
簡易取扱説明書（KA）
Micropilot S - sealing set
Micropilot S - sealing set
EN JA 15/04/2021言語:
英語
バージョン:
15/04/2021
ファイルサイズ:
19.1 KB
ファイル名:
KA00558F00_A2.pdf
-
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover T3/T12 Alu, coated, gasket
-
カバー
図面番号オーダーコード25518710-0020 -
-
窓付ｶﾊﾞｰ F12/T12 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052005936 -
-
ｶﾊﾞｰ ﾊｳｼﾞﾝｸﾞ T12
-
カバー
図面番号オーダーコード1152005643 -
-
5極端子, FMR53x
-
端子モジュール
図面番号オーダーコード3552005586 -
-
5極端子, Ex i, FMR53x/540
-
端子モジュール
図面番号オーダーコード3571020581 -
-
Oﾘﾝｸﾞ 113.9x3.63 EPDM, 5個
-
その他・追加パーツ
オーダーコード71092209 -
-
ﾃﾞｨｽﾌﾟﾚｲ VU331, ﾊﾞｰｼﾞｮﾝ 2
-
表示
図面番号オーダーコード4052026443 -
-
Electronics FMR532, Ex, HART, HF Modul
-
エレクトロニック
図面番号オーダーコード30XPF0029- -
-
ｼｰﾘﾝｸﾞｷｯﾄ FMR5xx
-
シーリング
図面番号オーダーコード6552005628 -
-
HF Coax cable 6GHz
-
その他・追加パーツ
オーダーコード517140-0000 -
-
ｱﾝﾃﾅｹｰﾌﾞﾙ ｱﾝﾌﾟﾗｸﾞ用ﾂｰﾙ
-
その他・追加パーツ
オーダーコード52007646 -
-
HF-ﾃｽﾄｹｰﾌﾞﾙ 6GHz + 抵抗
-
その他・追加パーツ
オーダーコード52028063 -
-
HF-ﾃｽﾄｹｰﾌﾞﾙ 6GHz
-
その他・追加パーツ
オーダーコード71006590 -
-
ToFｱﾀﾞﾌﾟﾀ FXA291
-
その他・追加パーツ
オーダーコード71007843 -
