仕様一覧
-
プロセス温度
-50 °C～+150 °C
（-58 °F～+302 °F ） -
プロセス圧力 / 最大過圧リミット
真空～10 MPa
真空～1450 psi -
最小密度
0.5 g/cm³
（0.4 g/cm³ オプション）
アプリケーション
Liquiphant FTL51Bはプロセス産業用の製品で、SIL2およびSIL3アプリケーションで直接使用できるよう設計されています。モバイル機器から直感的なウィザードを使用して、SILまたはWHGに準拠した定期的なプルーフテストを容易に実行できます。終了後は結果が自動で文書化されます。Liquiphantの測定は信頼性が高く、測定物特性、流量、液流、気泡、泡、振動、付着物の影響を受けません。使いやすい本機器にはデジタル接続が装備されており、リアルタイムデータをその場で提供することが可能です。
あらゆる液体に対応する伸長パイプ付きレベルスイッチ
プロセス接続：ネジ込み、フランジおよびサニタリプロセス接続（トリクランプ）
プロセス温度：-50～+150 °C（-58～+302 °F）
プロセス圧力：-0.1～+10MPa（-14.5～+1450psi）
センサ材質：SUS 316L相当、アロイ
国際防爆認証、オーバーフロー防止（WHG）、SIL、船級認定
利点
リミット検知のための汎用的な測定原理 – 実証された音叉式技術
IEC 61508に準拠した開発により最高の安全性を確保 – SIL2/3アプリケーション（第三者機関認定取得）
SmartBlueアプリ、テストボタン、または外部からのテストマグネットを使用して、ガイド付きウィザードにより、定期的なプルーフテストを迅速かつ容易に実施できます。デジタル通信によって、安全ループの迅速かつ容易なテストのために機器を起動させることが可能です。
Heartbeat Technologyによってプロセスの中断なく安全で継続的な診断とシンプルな検証が可能
デジタル通信によりすべての機器情報に簡単にオンラインアクセス可能な一元アセット管理
環境を保護する2次隔壁
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
旧機種
成功事例
最もダウンロードされているファイル
-
-
取扱説明書（BA）
Liquiphant density FTL51B 取扱説明書
日本語版 - 06/2019
取扱説明書；Liquiphant density FTL51B；音叉式
EN JA 01/08/202228/06/2019言語:
日本語
バージョン:
28/06/2019
ファイルサイズ:
1.9 MB
ファイル名:
BA01974FJA_0119.pdf
-
263 ドキュメント
-
-
技術仕様書（TI）
Liquiphant FTL51B
音叉式 HART
EN JA 28/02/2022言語:
日本語
バージョン:
28/02/2022
ファイルサイズ:
2.2 MB
ファイル名:
TI01661FJA_0121-00.pdf
-
-
-
技術仕様書（TI）
Liquiphant FTL51B Density およびデンシティコンピュータ FML621
音叉式
EN JA 01/08/202228/06/2019言語:
日本語
バージョン:
01/08/2022
ファイルサイズ:
2.4 MB
ファイル名:
TI01466FJA_0222-00.pdf
-
-
-
取扱説明書（BA）
Liquiphant FTL51B Density
音叉式
EN JA 01/08/202228/06/2019言語:
日本語
バージョン:
01/08/2022
ファイルサイズ:
1.9 MB
ファイル名:
BA01974FJA_0222-00.pdf
-
-
-
取扱説明書（BA）
Liquiphant FTL51B
音叉式
EN JA 02/05/202225/01/202128/06/201901/04/2019言語:
日本語
バージョン:
02/05/2022
ファイルサイズ:
3 MB
ファイル名:
BA01894FJA_0422-00.pdf
-
-
-
取扱説明書（BA）
Liquiphant FTL51B
音叉式 HART
EN JA 28/02/2022言語:
日本語
バージョン:
28/02/2022
ファイルサイズ:
2.6 MB
ファイル名:
BA02213FJA_0121-00.pdf
-
-
-
機能説明書（GP）
FTL51B HART
Vibronic
EN JA 28/02/2022言語:
英語
バージョン:
28/02/2022
ファイルサイズ:
1.1 MB
ファイル名:
GP01184FEN_0121-00.pdf
-
-
-
簡易取扱説明書（KA）
Liquiphant FTL51B
音叉式
EN JA 02/05/202225/01/202128/06/2019言語:
日本語
バージョン:
02/05/2022
ファイルサイズ:
1.9 MB
ファイル名:
KA01429FJA_0322-00.pdf
-
-
-
簡易取扱説明書（KA）
Liquiphant FTL51B
音叉式 HART
EN JA 28/02/2022言語:
日本語
バージョン:
28/02/2022
ファイルサイズ:
1.9 MB
ファイル名:
KA01557FJA_0121-00.pdf
-
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, ﾌﾟﾗｽﾁｯｸ
-
ネジ込み接続
図面番号オーダーコード1571435135 -
-
ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, ﾆｯｹﾙﾒｯｷ真鍮
-
ネジ込み接続
図面番号オーダーコード1571435136 -
-
ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, 316L
-
ネジ込み接続
図面番号オーダーコード1571435137 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ M20x1.5-G1/2, ｱﾙﾐﾆｳﾑ
-
ネジ込み接続
図面番号オーダーコード1571440660 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ M20x1.5-G1/2, 316L
-
ネジ込み接続
図面番号オーダーコード1571440667 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ M20x1.5-G1/2, ﾌﾟﾗｽﾁｯｸ
-
ネジ込み接続
図面番号オーダーコード1571462833 -
-
M12 ﾌﾟﾗｸ, CuZn-ﾆｯｹﾙﾒｯｷ, ﾊｳｼﾞﾝｸﾞ側
-
ネジ込み接続
図面番号オーダーコード1571435138 -
-
接地端子 ﾊｳｼﾞﾝｸﾞ L+P
-
その他・追加パーツ
図面番号オーダーコード1871474251 -
-
ｶﾊﾞｰ, ｱﾙﾐﾆｳﾑ, 密閉
-
カバー
図面番号オーダーコード2071435116 -
-
ｶﾊﾞｰ, ｱﾙﾐﾆｳﾑ, 密閉, Ex d
-
カバー
図面番号オーダーコード2071435118 -
-
ｶﾊﾞｰ, 316L, 密閉, Ex d
-
カバー
図面番号オーダーコード2071435122 -
-
ｶﾊﾞｰ, ﾌﾟﾗｽﾁｯｸ, 密閉
-
カバー
図面番号オーダーコード2071435126 -
-
ｶﾊﾞｰ, ﾌﾟﾗｽﾁｯｸ, BT/LED ﾓｼﾞｭｰﾙ
-
カバー
図面番号オーダーコード2071435127 -
-
ﾊｳｼﾞﾝｸﾞ 2線式 ﾌﾟﾗｯﾄﾌｫｰﾑ Liquiphant
-
その他・追加パーツ
図面番号オーダーコード10XPF0040- -
-
ｶﾊﾞｰ, SUS316L相当, 窓, Ex d
-
カバー
図面番号オーダーコード2071435123 -
-
ｶﾊﾞｰ, ｱﾙﾐﾆｳﾑ, 窓, Ex d, BT/LED
-
カバー
図面番号オーダーコード2071435130 -
-
ｶﾊﾞｰ, ｱﾙﾐﾆｳﾑ, 窓
-
カバー
図面番号オーダーコード2071439089 -
-
ｶﾊﾞｰｼｰﾘﾝｸﾞ EPDM, 5個
-
シーリング
図面番号オーダーコード2171435131 -
-
ｶﾊﾞｰｼｰﾘﾝｸﾞ HNBR, -40oC, 5 個
-
シーリング
図面番号オーダーコード2171435132 -
-
ｶﾊﾞｰｼｰﾘﾝｸﾞ FVMQ, -60oC, 5個
-
シーリング
図面番号オーダーコード2171435134 -
-
ｶﾊﾞｰ, 316L, 端子部, Ex d
-
カバー
図面番号オーダーコード2571435128 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL61, AC19-253V
-
エレクトロニック
図面番号オーダーコード3071432518 -
-
Electronics FEL62, PNP DC10-55V
-
エレクトロニック
図面番号オーダーコード3071432519 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL64 DC, ﾘﾚｰ DPDT
-
エレクトロニック
図面番号オーダーコード3071432549 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL64, ﾘﾚｰ DPDT
-
エレクトロニック
図面番号オーダーコード3071432570 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL67 PFM
-
エレクトロニック
図面番号オーダーコード3071432573 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL68 NAMUR
-
エレクトロニック
図面番号オーダーコード3071432575 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL60D,密度/濃度
-
エレクトロニック
図面番号オーダーコード3071432577 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL60H, HART, 1 ｺﾝﾊﾟｰﾄﾒﾝﾄ
-
エレクトロニック
図面番号オーダーコード3071526021 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL60H, HART, 2 ｺﾝﾊﾟｰﾄﾒﾝﾄ
-
エレクトロニック
図面番号オーダーコード3071526025 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL60H,HART,1 ｺﾝﾊﾟｰﾄﾒﾝﾄ,低温
-
エレクトロニック
図面番号オーダーコード3071526031 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL60H,HART,2 ｺﾝﾊﾟｰﾄﾒﾝﾄ,低温
-
エレクトロニック
図面番号オーダーコード3071526033 -
-
端子ﾕﾆｯﾄ TU100A, 4-20mA, L字型
-
その他・追加パーツ
図面番号オーダーコード3571458631 -
-
端子ﾕﾆｯﾄ TU101A, 4-20mA, OVP, L字型
-
その他・追加パーツ
図面番号オーダーコード3571458633 -
-

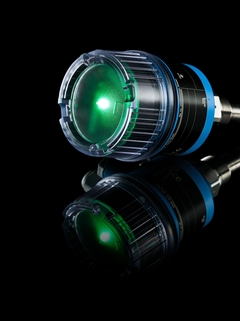

LED ﾓｼﾞｭｰﾙ VU120
-
その他・追加パーツ
オーダーコード71437382 -
-
ｸﾞﾗﾌｨｶﾙﾃﾞｨｽﾌﾟﾚｲ VU112
-
その他・追加パーツ
図面番号オーダーコード4071435775 -
-
ｸﾞﾗﾌｨｶﾙﾃﾞｨｽﾌﾟﾚｲ + Bluetooth VU113
-
その他・追加パーツ
図面番号オーダーコード4071435781 -
-
機器ｼﾐｭﾚｰｼｮﾝ用USBｽﾃｨｯｸ
-
その他・追加パーツ
オーダーコード71547886 -
-
ｶﾞｽｹｯﾄ, ｸﾞﾗﾌｧｲﾄ 4kt-21.5x31.5x6, 2個.
-
その他・追加パーツ
オーダーコード71078875 -
-
Bluetoothﾓｼﾞｭｰﾙ VU121 ﾊﾞｯﾃﾘ付
図面番号オーダーコード4071437381 -
Bluetoothﾓｼﾞｭｰﾙ VU121 ﾊﾞｯﾃﾘなし
図面番号オーダーコード4071437383 -
ﾃｽﾄﾏｸﾞﾈｯﾄ, FTL51B
オーダーコード71437508 -
ｽﾗｲﾃﾞｨﾝｸﾞｽﾘｰﾌﾞ 10MPa G1, SUS316L相当
オーダーコード52003663 -
ｽﾗｲﾃﾞｨﾝｸﾞｽﾘｰﾌﾞ10MPa G1, SUS316L相当, 3.1
オーダーコード52011880 -
ｽﾗｲﾃﾞｨﾝｸﾞｽﾘｰﾌﾞ 10MPa G1-1/2,SUS316L相当
オーダーコード52003665 -
ｽﾗｲﾃﾞｨﾝｸﾞｽﾘｰﾌﾞ 10MPa G1-1/2, 316L, 3.1
オーダーコード52011882 -
ｽﾗｲﾃﾞｨﾝｸﾞｽﾘｰﾌﾞ 10MPa NPT1, SUS316L相当
オーダーコード52003667 -
ｽﾗｲﾃﾞｨﾝｸﾞｽﾘｰﾌﾞ 10MPa NPT1, 316L, 3.1
オーダーコード52011881 -
ｽﾗｲﾃﾞｨﾝｸﾞｽﾘｰﾌﾞ 10MPaNPT1-1/2,SUS316L相当
オーダーコード52003669
