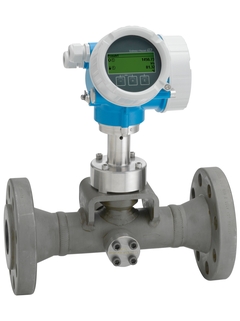

Proline Prowirl C 200 Only available for North Ame 7C2B

渦式

絞り機構の腐食検査が可能なセンサ、一体型または分離型。高塩化物を伴った蒸気アプリケーション用、SAGD、AER指令、017 ガイドライン準拠。

AER準拠 – エンドユーザーが検査要件を実施することが可能。プロセス制御の向上 - 独自の検査コンセプトにより絞り機構の視覚評価が可能。プロセスの安全性 - 内部の粒状応力腐食割れ耐性。炭素鋼製のセンサ。低温度用の材質。

簡易な機器配線 – 独立した端子箱。安全操作 – タッチコントロール操作のバックライト付きディスプレイのため機器を開ける必要なし。検証機能搭載 – Heartbeatテクノロジ™。データ転送機能付きディスプレイモジュール。堅牢な2室構造ハウジング。

50～150 mm (2～6")

計測チューブ: SA‐106 等級 B/SA‐333 等級 6
鈍頭物体、検査ポート: SA‐105/SA‐350 LF2
DSCセンサ: UNS N07718 アロイ 718、2.4668と同等
接続: SA‐105/SA‐350 LF2

体積流量、質量流量、基準体積流量、エネルギー流量、熱流量差、温度

体積流量 （液体）: ±0.75 %
体積流量 （蒸気、気体）: ±1.00 %
質量流量 （液体）: ±0.85%
質量流量 （蒸気、気体）: ±1.7 %

液体: 0.99～545 m³/h (0.58～321 ft³/min)
測定物による: 0.1MPa、20 °Cの水 (14.5 psi a、68° F)
蒸気、気体: 13.8～7262 m³/h (8.12～4274 ft³/min)
測定物による: 1MPa、180 °Cの蒸気 (356 °F、145 psi a); 0.44MPa、25 °Cの空気 (77 °F、63.8 psi a)

Class 900

–40～+400 °C (–40～+752 °F)

一体型 （標準）: –40～+80 °C (–40～+176 °F)
一体型 （オプション）: –50～+80 °C (–58～+176 °F)
分離型 （標準）: –40～+85 °C (–40～+185 °F)
分離型 （オプション）: –50～+85 °C (–58～+185 °F)

センサ接続ハウジング: AlSi10Mg、コーティング; 1.4408 (CF3M)

AlSi10Mg、コーティング; 1.4404 (SUS316L相当)

一体型: IP66/67、type 4X 容器
分離型センサ: IP66/67、type 4X 容器
分離型変換器: IP66/67、type 4X 容器

4行表示、バックライト付き表示部、タッチコントロール （外部から操作可能）
現場表示器および操作ツールから設定可能
分離ディスプレイを使用可能

4‐20 mA HART （パッシブ）
4‐20 mA （パッシブ）
パルス/周波数/スイッチ出力 （パッシブ）

4‐20 mA （パッシブ）

HART、PROFIBUS PA、FOUNDATION フィールドバス

DC 12～35 V (4‐20 mA HART 有/無 パルス/周波数/スイッチ出力)
DC 12～30 V (4‐20 mA HART、4‐20 mA)
DC 12～35 V (4‐20 mA HART、パルス/周波数/スイッチ出力、4‐20 mA 入力)
DC 9～32 V (PROFIBUS PA、パルス/周波数/スイッチ出力)

cCSAus

IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

認定校正施設での校正 (ISO/IEC 17025準拠)

CRN

3.1 材料証明
NACE MR0175、ASME IXに準拠した溶接試験 (要問合せ)

渦式

絞り機構の腐食検査が可能なセンサ、一体型または分離型。高塩化物を伴った蒸気アプリケーション用、SAGD、AER指令、017 ガイドライン準拠。

AER準拠 – エンドユーザーが検査要件を実施することが可能。プロセス制御の向上 - 独自の検査コンセプトにより絞り機構の視覚評価が可能。プロセスの安全性 - 内部の粒状応力腐食割れ耐性。炭素鋼製のセンサ。低温度用の材質。

簡易な機器配線 – 独立した端子箱。安全操作 – タッチコントロール操作のバックライト付きディスプレイのため機器を開ける必要なし。検証機能搭載 – Heartbeat Technology™。データ転送機能付きディスプレイモジュール。堅牢な2室構造ハウジング。

50～150 mm (2～6")

計測チューブ: SA‐106 等級 B/SA‐333 等級 6
鈍頭物体、検査ポート: SA‐105/SA‐350 LF2
DSCセンサ: UNS N07718 アロイ 718、2.4668と同等
接続: SA‐105/SA‐350 LF2

体積流量、質量流量、基準体積流量、エネルギー流量、熱流量差、温度

体積流量 （液体）: ±0.75 %
体積流量 （蒸気、気体）: ±1.00 %
質量流量 （液体）: ±0.85%
質量流量 （蒸気、気体）: ±1.7 %

液体: 0.99～545 m³/h (0.58～321 ft³/min)
測定物による: 0.1MPa、20 °Cの水 (14.5 psi a、68° F)
蒸気、気体: 13.8～7262 m³/h (8.12～4274 ft³/min)
測定物による: 1MPa、180 °Cの蒸気 (356 °F、145 psi a); 0.44MPa、25 °Cの空気 (77 °F、63.8 psi a)

Class 900

–40～+400 °C (–40～+752 °F)

一体型 （標準）: –40～+80 °C (–40～+176 °F)
一体型 （オプション）: –50～+80 °C (–58～+176 °F)
分離型 （標準）: –40～+85 °C (–40～+185 °F)
分離型 （オプション）: –50～+85 °C (–58～+185 °F)

センサ接続ハウジング: AlSi10Mg、コーティング; 1.4408 (CF3M)

AlSi10Mg、コーティング; 1.4404 (SUS316L相当)

一体型: IP66/67、type 4X 容器
分離型センサ: IP66/67、type 4X 容器
分離型変換器: IP66/67、type 4X 容器

4行表示、バックライト付き表示部、タッチコントロール （外部から操作可能）
現場表示器および操作ツールから設定可能
分離ディスプレイを使用可能

4‐20 mA HART （パッシブ）
4‐20 mA （パッシブ）
パルス/周波数/スイッチ出力 （パッシブ）

4‐20 mA （パッシブ）

HART、PROFIBUS PA、FOUNDATION フィールドバス

DC 12～35 V (4‐20 mA HART 有/無 パルス/周波数/スイッチ出力)
DC 12～30 V (4‐20 mA HART、4‐20 mA)
DC 12～35 V (4‐20 mA HART、パルス/周波数/スイッチ出力、4‐20 mA 入力)
DC 9～32 V (PROFIBUS PA、パルス/周波数/スイッチ出力)

cCSAus

IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

3.1 材料証明、認定校正施設での校正 (ISO/IEC 17025準拠)

CRN

NACE MR0175、ASME IXに準拠した溶接試験 (要問合せ)
