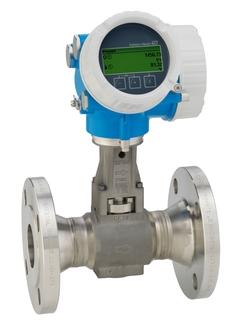

Proline Prowirl F 200
渦流量計

渦式

湿り蒸気検出機能と最高クラスの測定精度を備えた多用途な流量計.
エネルギー管理が容易 – 蒸気および気体用に温度/圧力計内蔵.
多様なアプリケーションに最適；特に蒸気アプリケーションに最適.

省スペース型エンジニアリング – 上流側直管長の補正. Re 10 000 に至るまで同じ精度 – 最もリニアな渦流量計本体. 長期安定性 – 堅牢性が高く、ドリフトのない静電容量式センサ.

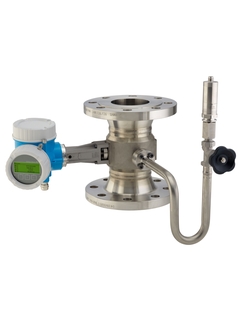

湿り蒸気機能：呼び口径25～300 mm（1～12"）. 圧力センサの位置はフレキシブル. 圧力測定に対応する工業用サイフォン構造.

簡易な機器配線 – 独立した端子箱. 操作の安全性を保証 – タッチコントロール操作のバックライト付きディスプレイにより機器の開閉が不要. 検証機能を内蔵 – Heartbeat Technology.
データ転送機能付きディスプレイモジュール. 堅牢性の高いデュアルコンパートメントハウジング. プラントの安全性: 世界中で認定（SIL、危険場所）.

15～300 mm (½～12")

計測チューブ：1.4408（C3FM）；CX2MW（アロイC22、2.4602と同等）

体積流量、質量流量、基準体積流量、エネルギー流量、熱流量差、温度

体積流量（液体）：±0.75%
体積流量（オプション）：±0.65%
体積流量（蒸気、気体）：±1.00%
質量流量（飽和蒸気）：±1.7%（温度補正）、±1.5%（温度/圧力補正）
質量流量（過熱蒸気、気体）：±1.5%（温度/圧力補正）、±1.7%（温度補正 + 外部の圧力補正）
質量流量（液体）：±0.85%

液体: 0.076～2100 m³/h (0.045～1300 ft³/min)
測定物による: 0.1MPa、20 °Cの水 (14.5 psi a、68° F)
蒸気、気体: 0.39～28000 m³/h (0.23～17000 ft³/min)
測定物による: 1MPa、180 °Cの蒸気 (356 °F、145 psi a); 0.44MPa、25 °Cの空気 (77 °F、63.8 psi a)

PN 100、Class 600、20K

標準: –40～+260 °C (–40～+500 °F)
高温/低温 (オプション): –200～+400 °C (–328～+752 °F)

一体型 (標準): –40～+80 °C (–40～+176 °F)
一体型 (オプション): –50～+80 °C (–58～+176 °F)
分離型 (標準): –40～+85 °C (–40～+185 °F)
分離型 (オプション): –50～+85 °C (–58～+185 °F)

センサ接続ハウジング: AlSi10Mg、コーティング; 1.4408 (CF3M)

AlSi10Mg、コーティング; 1.4404 (SUS316L相当)

一体型: IP66/67、Type 4X 容器
分離型センサ: IP66/67、Type 4X 容器
分離型変換器: IP66/67、Type 4X 容器

4行表示、バックライト付き表示部、タッチコントロール (外部から操作可能)
現場表示器および操作ツールから設定可能
分離ディスプレイを使用可能

4‐20 mA HART (パッシブ)
4‐20 mA (パッシブ)
パルス/周波数/スイッチ出力 (パッシブ)

電流入力 4‐20 mA (パッシブ)

HART、PROFIBUS PA、FOUNDATIONフィールドバス

DC 12～35 V (4‐20 mA HART 有/無 パルス/周波数/スイッチ出力)
DC 12～30 V (4‐20 mA HART、4‐20 mA)
DC 12～35 V (4‐20 mA HART、パルス/周波数/スイッチ出力、4‐20 mA 入力)
DC 9～32 V (PROFIBUS PA、パルス/周波数/スイッチ出力)

ATEX、IECEx、cCSAus、JPN、EAC、UK Ex

CE、C-TICK、EAC

IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

認定校正施設での校正（ISO/IEC 17025に準拠）
Heartbeat Technologyにより、ISO 9001:2015 – Section 7.1.5.2 a（TÜV SÜD証明書）に準拠した測定のトレーサビリティの要求に対応

ABS、LR、BV、DNV GL

PED、CRN、AD 2000

3.1 材料証明
NACE MR0175/MR0103、PMI (要問合せ); ISO 15614‐1に準拠した溶接試験, ASME IXと同等 (要問合せ)

渦式

湿り蒸気検出機能と最高クラスの測定精度を備えた多用途な流量計.

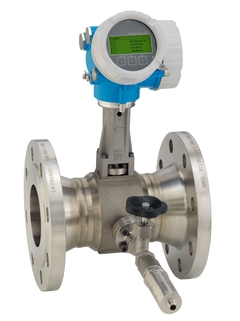

エネルギー管理が容易 – 蒸気および気体用に温度/圧力計内蔵.
多様なアプリケーションに最適；特に蒸気アプリケーションに最適.

省スペース型エンジニアリング – 上流側直管長の補正. Re 10 000 に至るまで同じ精度 – 最もリニアな渦流量計本体. 長期安定性 – 堅牢性が高く、ドリフトのない静電容量式センサ.
湿り蒸気機能：呼び口径25～300 mm（1～12"）. 圧力センサの位置はフレキシブル. 圧力測定に対応する工業用サイフォン構造.

簡易な機器配線 – 独立した端子箱. 操作の安全性を保証 – タッチコントロール操作のバックライト付きディスプレイにより機器の開閉が不要. 検証機能を内蔵 – Heartbeat Technology.
データ転送機能付きディスプレイモジュール. 堅牢性の高いデュアルコンパートメントハウジング. プラントの安全性: 世界中で認定（SIL、危険場所）.

15～300 mm (½～12")

計測チューブ: 1.4408 (C3FM); CX2MW アロイ C22, 2.4602と同等
DSCセンサ: 1.4404 (SUS316または316L相当); UNS N06022 アロイ C22, 2.4602と同等
プロセス接続: 1.4404/SUSF316またはF316L相当); 2.4602

体積流量、質量流量、基準体積流量、エネルギー流量、熱流量差、温度

体積流量（液体）：±0.75%
体積流量（オプション）：±0.65%
体積流量（オプション）：±0.65%
体積流量（蒸気、気体）：±1.00%
質量流量（飽和蒸気）：±1.7%（温度補正）、±1.5%（温度/圧力補正）
質量流量（過熱蒸気、気体）：±1.5%（温度/圧力補正）、±1.7%（温度補正 + 外部の圧力補正）
質量流量（液体）：±0.85%

液体: 0.076～2100 m³/h (0.045～1300 ft³/min)
測定物による: 0.1MPa、20 °Cの水 (14.5 psi a、68° F)
蒸気、気体: 0.39～28000 m³/h (0.23～17000 ft³/min)
測定物による: 1MPa、180 °Cの蒸気 (356 °F、145 psi a); 0.44MPa、25 °Cの空気 (77 °F、63.8 psi a)

PN 100、Class 600、20K

標準: –40～+260 °C (–40～+500 °F)
高温/低温 (オプション): –200～+400 °C (–328～+752 °F)

一体型 (標準): –40～+80 °C (–40～+176 °F)
一体型 (オプション): –50～+80 °C (–58～+176 °F)
分離型 (標準): –40～+85 °C (–40～+185 °F)
分離型 (オプション): –50～+85 °C (–58～+185 °F)

センサ接続ハウジング: AlSi10Mg、コーティング; 1.4408 (CF3M)

AlSi10Mg、コーティング; 1.4404 (SUS316L相当)

一体型: IP66/67、Type 4X 容器
分離型センサ: IP66/67、Type 4X 容器
分離型変換器: IP66/67、Type 4X 容器

4行表示、バックライト付き表示部、タッチコントロール (外部から操作可能)
現場表示器および操作ツールから設定可能
分離ディスプレイを使用可能

4‐20 mA HART (パッシブ)
4‐20 mA (パッシブ)
パルス/周波数/スイッチ出力 (パッシブ)

電流入力 4‐20 mA (パッシブ)

HART、PROFIBUS PA、FOUNDATIONフィールドバス

DC 12～35 V (4‐20 mA HART 有/無 パルス/周波数/スイッチ出力)
DC 12～30 V (4‐20 mA HART、4‐20 mA)
DC 12～35 V (4‐20 mA HART、パルス/周波数/スイッチ出力、4‐20 mA 入力)
DC 9～32 V (PROFIBUS PA、パルス/周波数/スイッチ出力)

ATEX、IECEx、cCSAus、JPN、EAC、UK Ex

CE、C-TICK、EAC

IEC 61508に準拠した機能安全性、IEC 61511に準拠した機能安全のアプリケーションに対応

認定校正施設での校正（ISO/IEC 17025に準拠）
Heartbeat Technologyにより、ISO 9001:2015 – Section 7.1.5.2 a（TÜV SÜD証明書）に準拠した測定のトレーサビリティの要求に対応

ABS、LR、BV、DNV GL

PED、CRN、AD 2000

3.1 材料証明
NACE MR0175/MR0103、PMI (要問合せ); ISO 15614‐1に準拠した溶接試験, ASME IXと同等 (要問合せ)
